2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 k iadás 2.6 Biztonsági berendezések A SR.7 13.1 jelű szoftververziótól Kiadás: 12/2020 78 Működés 2 Ha valamelyik védő burkolatot fel nyitják, akkor a portál…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések
77
2.6 Biztonsági berendezések
2.6.1 Védőfedelek
A védőfedelek és burkolatok leválasztó védőberendezésként szolgálnak, és megakadályozzák a
benyúlást a beültető automata belső terébe.
2
2
Ábra 2.6 - 1 Védőfedelek
(1) 1. hely védőfedele
(2) 2. hely védőfedele
A portálok mozgástartománya két kinyitható védőburkolattal (1. és 2. poz.) van lefedve.
VIGYÁZAT
Sérülésveszély!
Túl magas terhelés esetén a védőfedelek és a burkolatok megsérülhetnek.
Ne lépjen vagy másszon rá a védőfedelekre és burkolatokra.
(1)
(2)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.6 Biztonsági berendezések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
78
Működés 2
Ha valamelyik védőburkolatot felnyitják, akkor a portáltengelyek áramellátása azonnal megsza-
kad. A portáltengelyek megállnak. A képernyőn megjelenik a "burkolat lezárása" üzenet.
Zárja le a védőburkolatokat és nyomja meg az indítógombot (1. poz. a 2.6 - 2. ábrán), hogy
folytassa a beültetést.
2

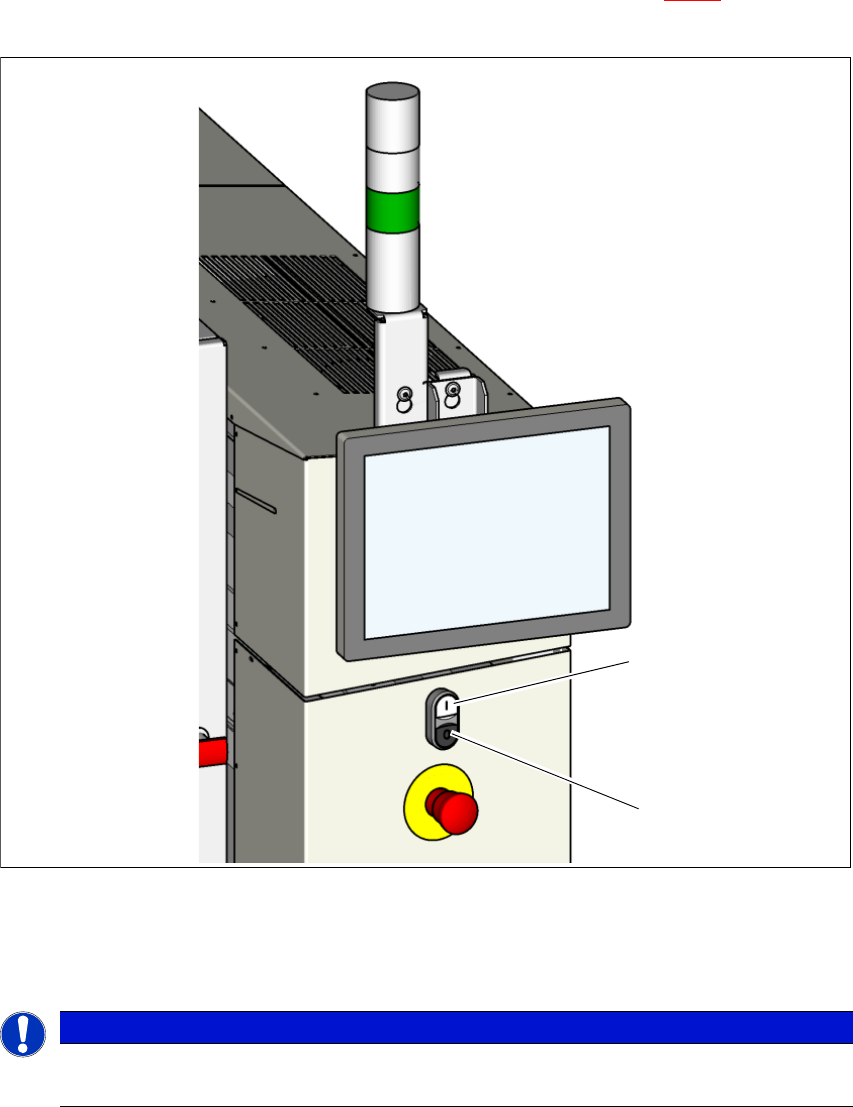

Ábra 2.6 - 2 A Start-Stop-gomb helyzete a beültető automatán
(1) Indítógomb (fehér) a beültető automatán
(2) Leállító nyomógomb (fekete) a beültető automatán
2
UTALÁS
SIPLACE SX1/SX2 V2 esetében
A SIPLACE SX1/SX2 kezelőmezőt itt láthatja: 6.16. fejezet a(z) 335 oldalon.
(2)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések
79
2.6.2 NYÁK-szállítószalag belenyúlás elleni védelme
A belenyúlás elleni védő a NYÁK-szállítószalagnál megakadályozza a működő beültető automa-
tába való benyúlást.
Ha egy SIPLACE SX1/SX2 beültető automatát gyártósoron kívül üzemeltetnek, akkor a benyúlás
elleni védelmet ennek a beültető automatának a bementi és kimeneti szalagjához kell felszerelni.
2
Ábra 2.6 - 3 Az SX1/SX2 beültető automata belenyúlás elleni védelme
(1) Benyúlás elleni védelem
2
Szerelje fel a benyúlás elleni védelmet (1) a bemeneti és kimeneti szalagnál.
FIGYELEM!
Becsípődésveszély!
Benyúlás elleni védelem hiánya esetén a NYÁK-szállítószalagba történő benyúlás sérü-
lést okozhat a karon és a kézen.
A SIPLACE SX1/SX2 beültető automatákat gyártósoron kívül csak a beviteli és ki-
viteli szalaghoz felszerelt belenyúlás elleni védővel használja.
Az üzemeltetőnek gondoskodnia kell arról, hogy a belenyúlás elleni védelem fel legyen
szerelve.
(1)
