3.9.3 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. Az
igényeknek megfelelően a NYÁK-dupla szállítószalag egyszeres és dupla szállítószalagként is
üzemeltethető.
3

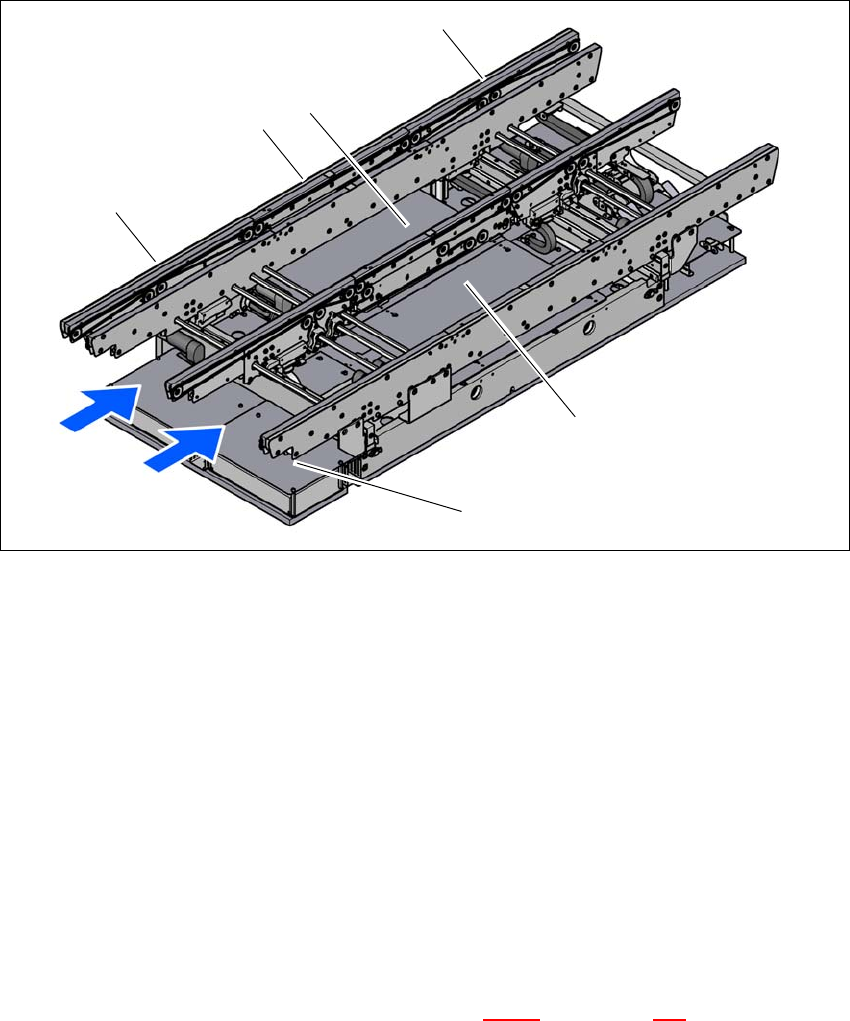

Ábra 3.9 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) Megmunkálószállító
(3) 1. emelőasztal
(4) Kimeneti szállító
(5) 2. emelőasztal
(6) Szállítóvezérlés (a burkolat alatt)
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
3.9.3.1 Flexibilis NYÁK dupla szállítószalag - szállítási nyomvonalak és szállítási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.9 - 4
. ábrán, a(z) 151. oldalon).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.9 NYÁK szállítórendszer A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
150
3.9.3.2 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.9 - 3
). Így a szállítási
nyomvonal maximális szélessége 460 mm.
3

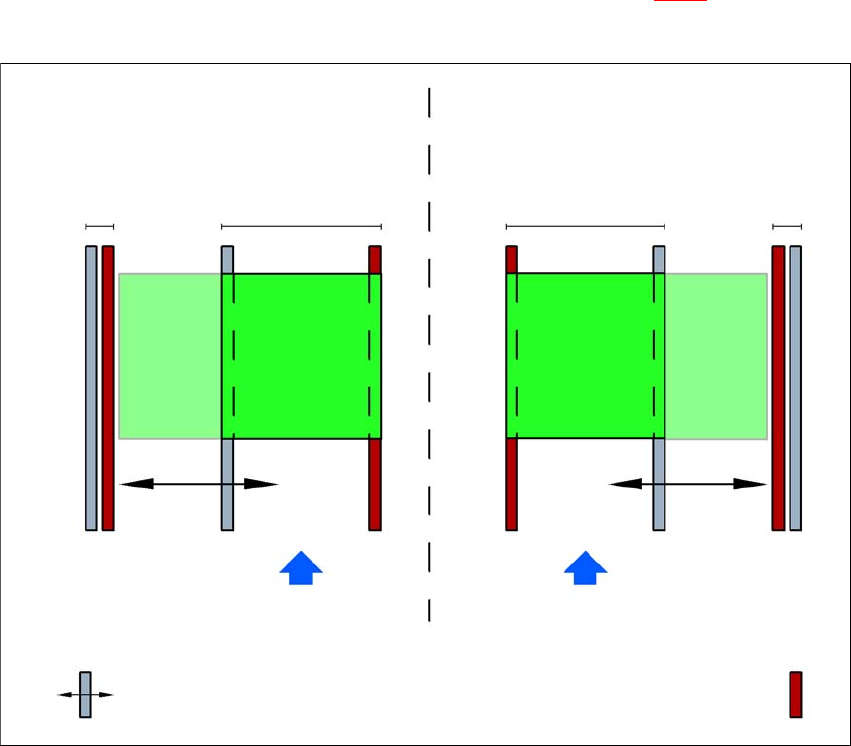

Ábra 3.9 - 3 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.9 NYÁK szállítórendszer
151
3.9.3.3 Aszinkron szállítási mód
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Így a teljes szállítási időt meg lehet takarítani, ami speciálisan a nyomtatott áramköri lapoknál ala-
csony üzemidővel jelentős teljesítménynöveléshez vezet.
Ha a beültető automata megbízási adatokkal (használat, felszerelés) el van látva, a beültetési
üzem minden időpontjában szállítani fogja a bemenő szalagokon lévő nyomtatott áramköri lapo-
kat az adott feldolgozási szalagra (szabad feldolgozási szalag esetén). A beültetési folyamat el-
indul, amint egy NYÁK az adott feldolgozási szalagra kerül. A nyomtatott áramköri lapok
egymásután lesznek beültetve.
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a feldolgozási szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
3

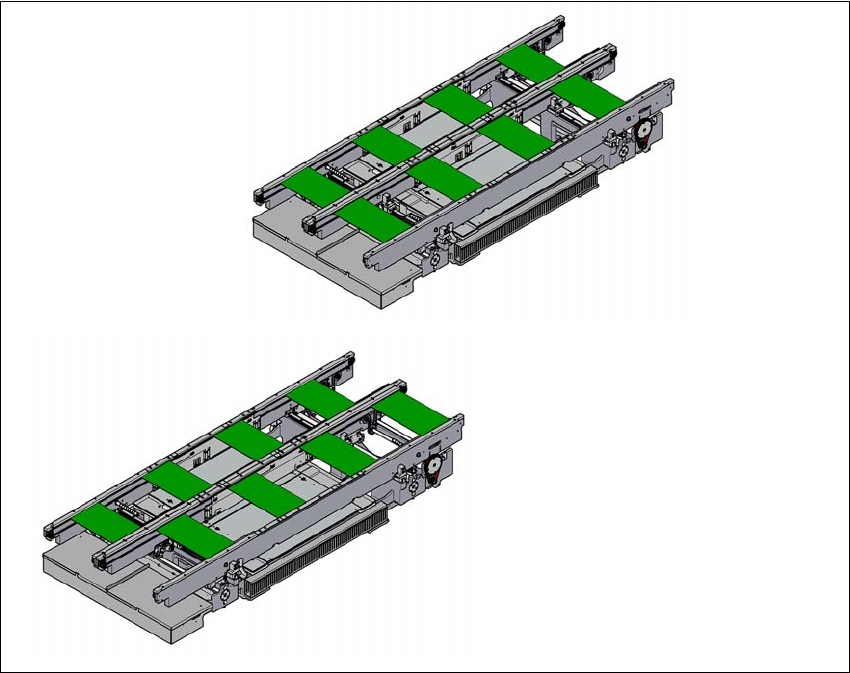

Ábra 3.9 - 4 Szállítási módok
Szinkron szállítási mód
Aszinkron szállítási mód
