Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladato k a beültető automatán A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.9 Ellenőrzőjá rat vé grehajtása 263 5.9.3 NYÁK-alátámasz tások ellenőrzése Ell…
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.9 Ellenőrzőjárat végrehajtása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
262
5
Ellenőrizze a többszínű állapotkijelzőt (3. tételszám a(z) 5.9 - 1. ábrán, a(z) 261. oldalon).
– Ha zölden világít, akkor a szállító üzemkész.
– Ha narancssárgán világít, az figyelmeztetést jelez. A LED-ek megfelelően világítanak.
– Ha az állapotkijelző pirosan világít, az hibát jelez. A LED-ek megfelelően világítanak.
A Smart Feeder kezelőpultján megjelenő LED- és állapotkijelzések jegyzéke az 5.11.1
fejezetben, a 276
. oldalon található. 5
Az állapotkijelző kikapcsolt állapotának a következő okai lehetnek: 5
– Az aktuális kiépítésben nincs szállító.
– A szállító hibás.
– A szállító deaktivált (pl. sűrített levegő hiánya miatt).
5.9.2 A hevederek rátolása megfelelő időben
5
5
VIGYÁZAT
Problémák a zárófólia lehúzásával!
A zárófólia leszakadása problémát okozhat a zárófólia lehúzásánál.
UTALÁS
A hevederek túl késői toldása
A hevederszalag túl késői toldása az állásidők meghosszabbodásához vezet
Időben toldja össze a hevedereket, hogy a szállítók ne legyenek üresek.
UTALÁS
A hevederek túl korai toldása
A hevederek túl korai összetoldásakor ha az összetoldás után a régi heveder vége az új
tekercsre tekeredik, előfordulhat, hogy az új tekercs túl tele lesz, a heveder a tekercsről
lecsúszik és beakad. Ez átvételi hibákhoz és nagyobb állási időkhöz vezet.
Időben toldja össze a hevedereket, hogy a régi és új hevederek ne akadjanak be.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.9 Ellenőrzőjárat végrehajtása
263
5.9.3 NYÁK-alátámasztások ellenőrzése
Ellenőrizze a mágneses NYÁK-alátámasztások pozícióit az emelőasztalon.
– Ügyeljen arra, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-ok alsó oldalán
levő alkatrészekkel.
– Ügyeljen továbbá arra is, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-szállító-
szalag oldalpaneleivel.
– A NYÁK-alátámasztások biztonságos és automatikus pozicionálásához a Smart Pin
Support opció használata javasolt. Ehhez lásd a 6.15
. fejezetet, 332. oldal.
5.9.4 Tartó a kiegészítő hevedertekercshez
5

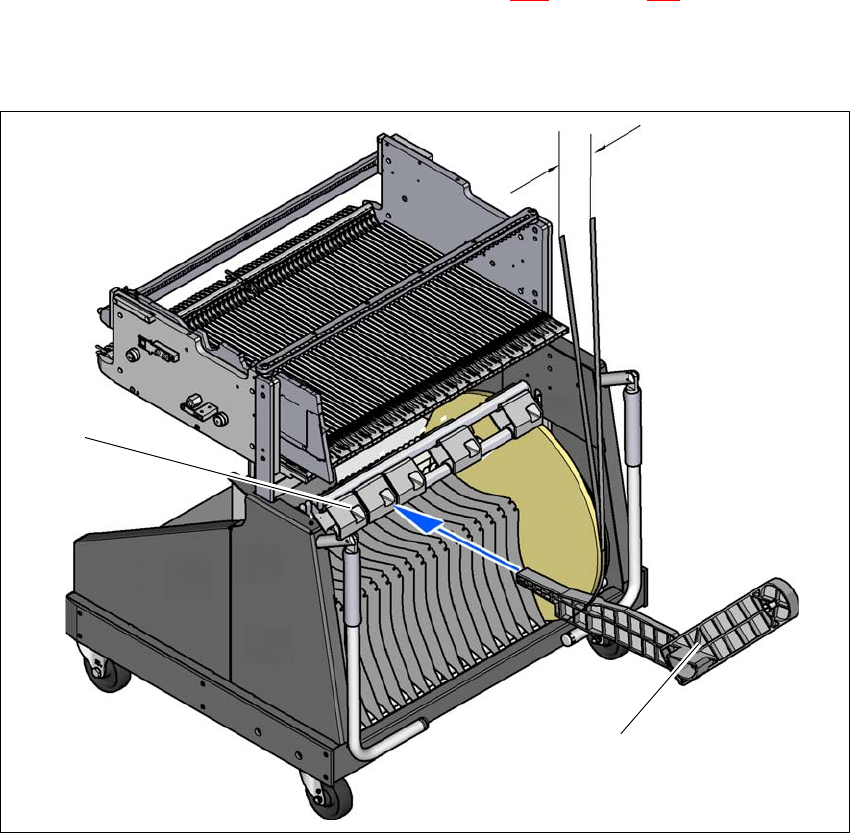

Ábra 5.9 - 2 Tartó a kiegészítő hevedertekercshez
(1) Tartó kiegészítő hevedertekercshez, cikksz. 00141217-xx
(2) Befogókészülék a tartóhoz
5
Max. 60 mm
(1)
(2)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.9 Ellenőrzőjárat végrehajtása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
264
Az X-Sorozat szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és a
hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb. Ha egy előre megadott felszere-
lés miatt a maximálisan megengedett eltérést nem lehet betartani, akkor ajánlott a tartót egy járu-
lékos hevedertekercshez (1. tételszám) alkalmazni. Dugja a tartót egyszerűen a
befogószerkezetbe (2. poz.) és csúsztassa el addig, amíg a maximálisan megengedett eltérés 60
mm alá csökken. Az alkatrészkocsi összesen 5 befogószerkezettel rendelkezik. Minden heveder-
tekercs-tartó 2 hevedertekercset képes befogadni, azaz legfeljebb tíz 15" (381 mm) méretű heve-
dertekercs helyezhető el a hevederkonténer felett.
5.9.5 Az elválasztó lemeznek behelyezése a hevederkonténerbe
Az elválasztó lemeznek különböző élei vannak, és kétféleképpen helyezhető be a heveder-
konténerbe. Bedugható-tengely használata esetén az elválasztólemez a bedugható-tengely
nyílásával felfelé néz (lásd 4. poz. az 5.9 - 3
). Ha Ön nem használ bedugható-tengelyt, akkor
az elválasztólemez
lekerekített éle mutat felfelé (lásd 5. poz. az 5.9 - 3).
Helyezze be az elválasztó lemezeket, ahogy az a 5.9 - 3. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési hi-
bákat.
Ellenőrizze, hogy az elválasztólemezek mindhárom vezetőcsíknál azonos reteszelési hely-
zetben vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
