2.2.8 Figyelmeztető tábla a SIPLACE SpeedStar C&P20 P2 -nél
2
2

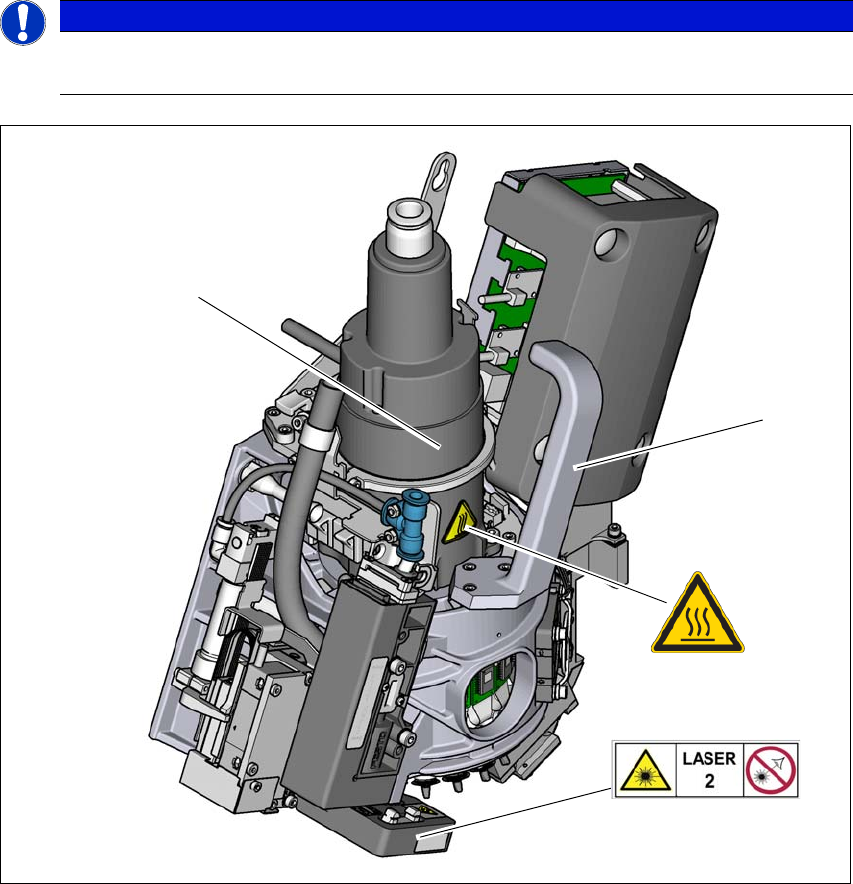

Ábra 2.2 - 11 Figyelmeztető tábla a SIPLACE SpeedStar C&P20 P2 -nél
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(2) A csillagmotor háza
(3) Fogantyú
(4) Figyelmeztető tábla - 2. kockázati osztály
Lézer-megjelölés poz. - 2. kockázati osztály, cikkszám: 03155298-01
UTALÁS
Csak a SIPLACE SX1/SX2 V3 számára
A SIPLACE SpeedStar C&P20 P2 csak a SIPLACE SX1/SX2 V3-nál van.
(1)
(3)
(2)
(4)
Lézer-megjelölés
2. kockázati osztály
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
57
2.2.8.1 Magas hőmérsékletek a SIPLACE C&P20 P2-nél
2
Poz. 1 a 2.2 - 11. ábrán, az 56 oldalon (mennyiség per SIPLACE C&P20 P2: 1)
2.2.8.2 2. lézer osztály az AR-érzékelőnél
2
Lézer-megjelölés - 2. kockázati osztály poz. a(z) 2.2 - 11. ábrán a(z) 56. oldalon, cikksz.
03155298-01 (mennyiség per C&P20 P2: 1)
2
Magas hőmérsékletek a SIPLACE C&P20 P2-nél tartós üzem esetén
Megégés veszély magas hőmérséklet miatt!
A csillagmotor háza és a beültetőfejen levő fogantyú tartós üzem és 22°C fe-
letti környezeti hőmérséklet esetén magas felületi hőmérsékleteket vehet fel.
Vigyázzon az alkatrészek megérintése esetén.
2
2
2
LÉZERSUGÁRZÁS
2. kockázati osztály
IEC 60825-1:2014 szerint
Ne nézzen a sugárba!
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
58
2.2.9 Figyelmeztető tábla a SIPLACE SpeedStar C&P20 P -nál
2
2

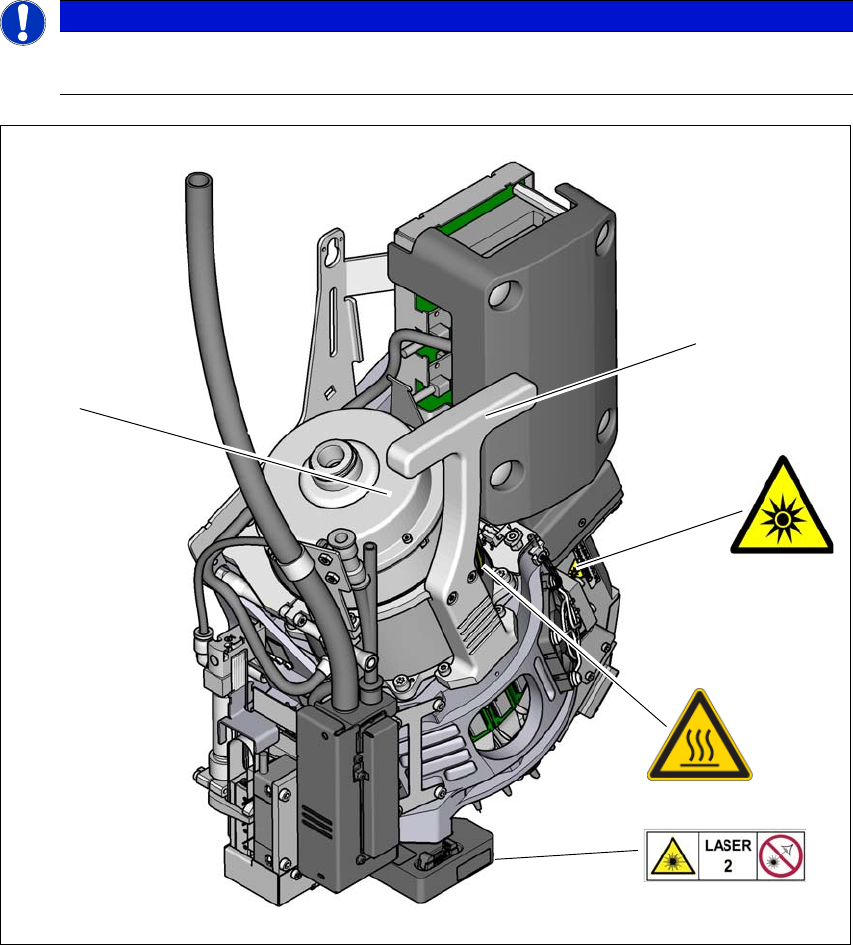

Ábra 2.2 - 12 Figyelmeztető tábla a SIPLACE SpeedStar C&P20 P -nál
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(2) A csillagmotor háza
(3) Fogantyú
W 2. lézer osztály poz., cikksz. 03134118-01
UTALÁS
Csak a SIPLACE SX1/SX2 V2 számára
A SIPLACE SpeedStar C&P20 P csak a SIPLACE SX1/SX2 V2-nél van.
(1)
W Laser Klasse 2
(2)
(3)
