3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SI PLACE SX1/SX2 V2 és V3 kiadás 3.9 NYÁK szállítórendszer A SR.7 13.1 jelű szoftververziótól Kiadá s: 12/2020 148 3.9.2 Az egyszeres NYÁK-s zállítószalag fel…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.9 NYÁK szállítórendszer
147
3.9 NYÁK szállítórendszer
3.9.1 Leírás
A NYÁK-szállítás háromrészes szállítószalagként felépített és a bemeneti-, a megmunkáló- és a
kimeneti szállítószalagból áll. A bemeneti és a kimeneti szállítószalag a nyomtatott áramköri lapok
pufferzónájaként funkcionál, ha kisebb várakozási idők állnának elő.
A szállító szalagokat
kefe nélküli egyenáramú motorok hajtják meg. Fénysorompók felügyelik és
vezérlik a nyomtatott áramköri lapok szállítását. Ha a nyomtatott áramköri lap elérte a beültetőte-
rületet, és áthaladt a fénysorompón, akkor lefékeződik. Amint a nyomtatott áramköri lap
elérte az
előírt pozíciót, egy lézer-fénysorompó kiold,
a szállítószalag megáll és a nyomtatott áramköri lap
az alsó oldala felől befogásra kerül.
Ezért a nyomtatott áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott
áramköri lap esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától.
Ennek megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimál-
ható a NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság kö-
vetkeztében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva. A
NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör elektroniku-
san állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a szabályozóelektronika
olyan hosszan aktiválja a hajtómotort, amíg a kívánt szélességet el nem éri.
A szállítási magasság a beültető automatákon úgy választható ki, hogy azok 900, 930, vagy
950 mm szállítási magasságú sorokban integrálhatók. A standard magasság 930 mm.
A kommunikáció a NYÁK-szállító és az egyes beültető automaták között a SMEMA-interfésszel
történik vagy a The Hermes Standard alapján.
A dupla szállítószalaghoz is választható a fix bal vagy jobb szállítószalag-oldal. A fix szállítósza-
lag-oldal váltása jobbról balra vagy fordítva ennél a szállítószalagnál könnyen, állomási szoftver-
rel lehetséges.
Az egyszeres szállítószalaghoz csak a jobb oldali fix szállítószalagoldal állítható be. A bal oldali
fix szállítószalagoldal csak mechanikus átszereléssel lehetséges.
A Smart Pin Support opcióval a támasztólábak automatikusan pozicionálhatók a NYÁK alatt az
emelőasztalon. Ehhez lásd a 6.15
. fejezetet, 332. oldal.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.9 NYÁK szállítórendszer A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
148

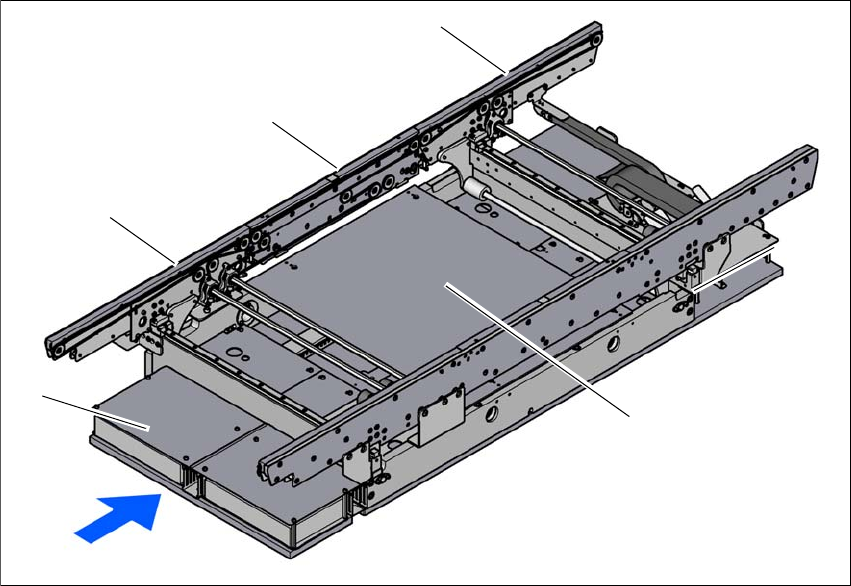

3.9.2 Az egyszeres NYÁK-szállítószalag felépítése
3
Ábra 3.9 - 1 Az egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) Megmunkálószállító
(3) Kimeneti szállító
(4) Emelőasztal
(5) Szállítóvezérlés (a burkolat alatt)
(1)
(4)
(3)
(2)
(5)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.9 NYÁK szállítórendszer
149
3.9.3 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. Az
igényeknek megfelelően a NYÁK-dupla szállítószalag egyszeres és dupla szállítószalagként is
üzemeltethető.
3
Ábra 3.9 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) Megmunkálószállító
(3) 1. emelőasztal
(4) Kimeneti szállító
(5) 2. emelőasztal
(6) Szállítóvezérlés (a burkolat alatt)
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
3.9.3.1 Flexibilis NYÁK dupla szállítószalag - szállítási nyomvonalak és szállítási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.9 - 4
. ábrán, a(z) 151. oldalon).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
