5.10.4.3 Heveder behelyezése az X-szállítómodulba
5

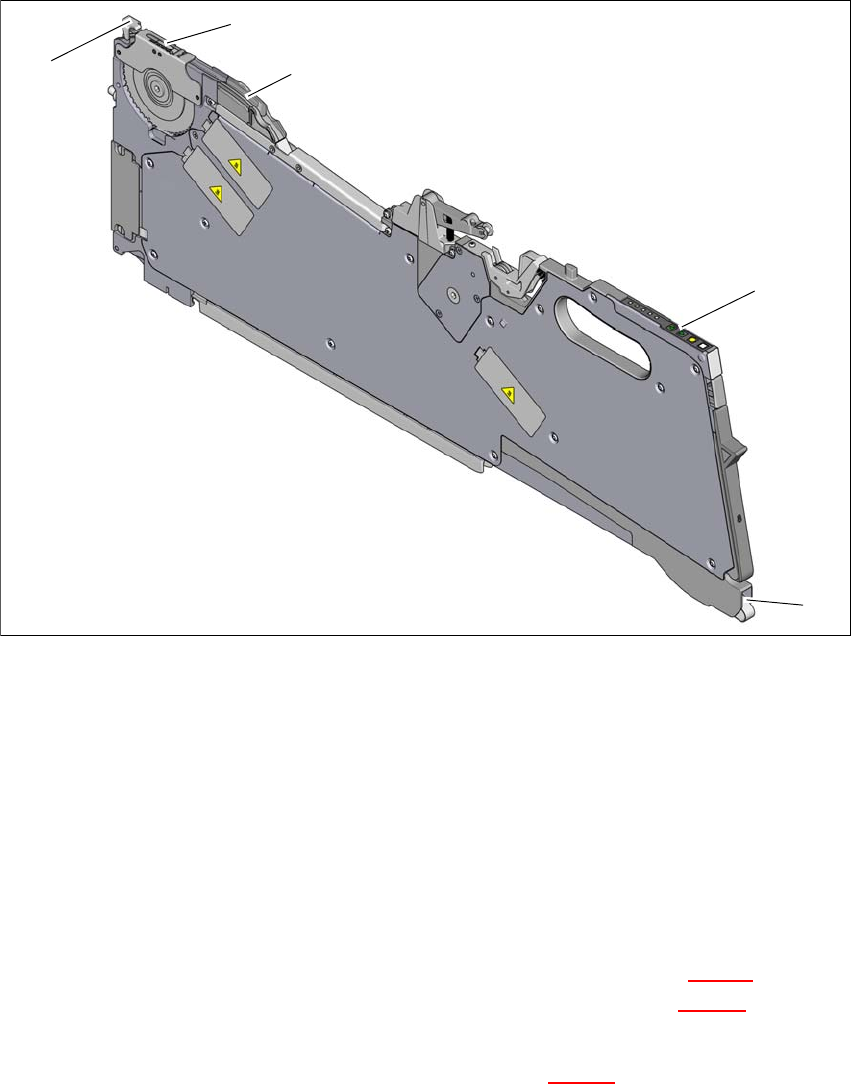

Ábra 5.10 - 4 Alkatrészheveder behelyezése
(1) Belépőnyílás a hevedercsatorna részére
(2) Kezelőmező
(3) A hevedervezető csatorna kilépőnyílása
(4) Átvevő ablak
(5) Kar az átvevő ablak levételéhez
5
Tartsa úgy a hevedert, hogy a továbbító lyukak a szállítási irányba nézve a bal oldalon legye-
nek.
Tolja be a hevedert a hevedervezető csatorna belépőnyílásába (1. poz. az 5.10 - 4. ábrán) és
tovább, amíg a heveder ki nem lép a hevederkilépő nyíláson (3. poz. az 5.10 - 4
. ábrán).
Húzza ki felfelé a hevedert és hajtsa vissza a fedőfóliát a heveder felső oldalára.
Vezesse át a heveder kezdetét az átadó ablak (2. poz. az 5.10 - 5. ábrán) és tovább, amíg a
heveder felütközik a csapszeges keréken.
(1)
(2)
(3)
(4)
(5)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.10 A szállítómodulok szerelése
273
5

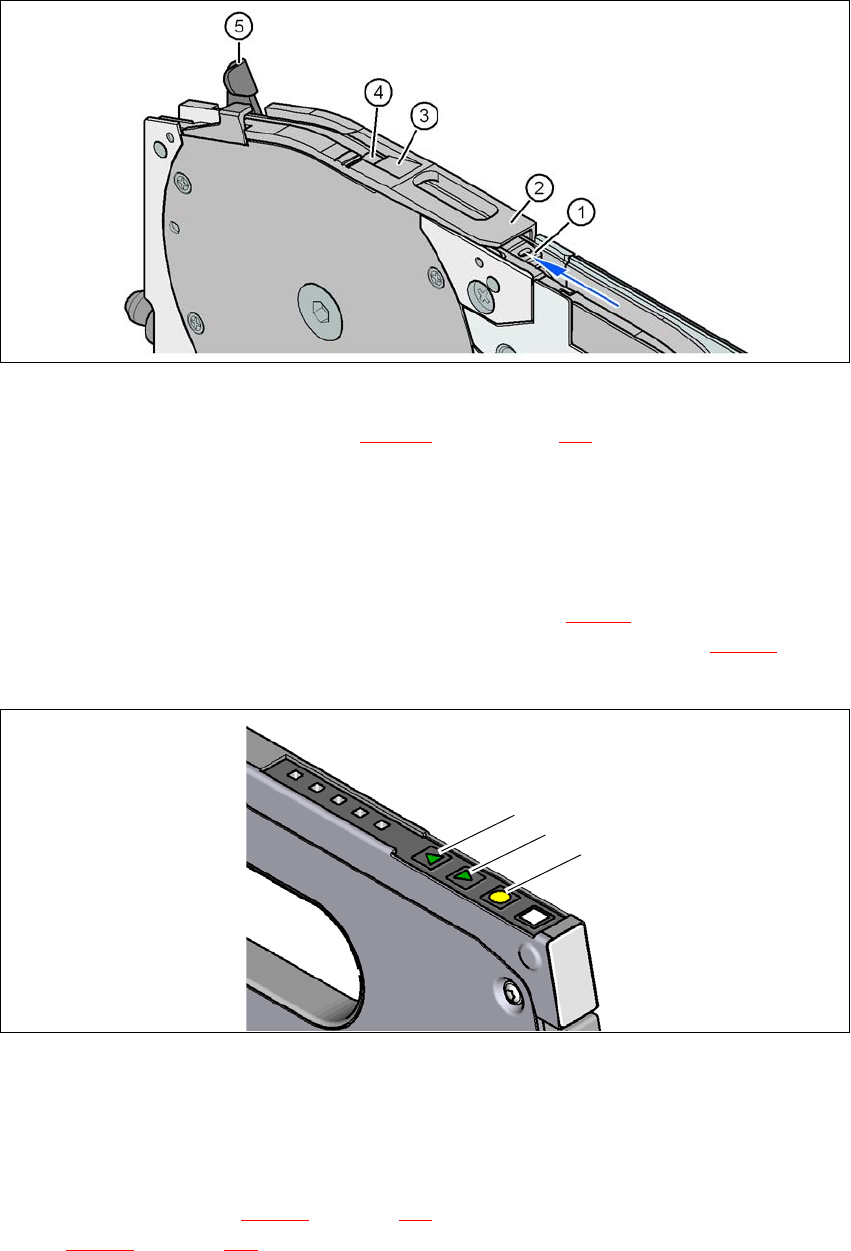

Ábra 5.10 - 5 A hevederszállító átvevő ablaka
(1) Hevedertámasz, kivehető (lásd a(z) 5.10.4.4 fejezetet a(z) 275. oldalon)
(2) Átvevő ablak
(3) Zárófólia behúzóperem
(4) Alkatrész elviteli tartomány
(5) Kar az átvevő ablak levételéhez és reteszeléséhez
Nyomja meg a kezelőpult ELŐRE nyomógombját (1. poz. az 5.10 - 6.ábrán) annyi ideig, hogy
a zárófólia hajtásának helye az alkatrészek elviteli tartományába (4. poz. az 5.10 - 5
. ábrán)
érjen.
5
Ábra 5.10 - 6 Kezelőfelület LED-kijelzővel
(1) ELŐRE nyomógomb a heveder előre továbbításához
(2) HÁTRA nyomógomb a heveder hátra továbbításához
(3) FÓLIA nyomógomb a zárófólia megfeszítéséhez
Tolja a kart (5. poz. az 5.10 - 5. ábrán, a 273. oldalon) előre, hogy az átvételi ablak (2. poz.
az 5.10 - 5
. ábrán, a 273. oldalon) az első reteszelési pozícióba emelkedjen.
(1)
(2)
(3)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.10 A szállítómodulok szerelése A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
274
Húzza a fedőfóliát oldalirányban az átvételi ablak mentén előre és az átvételi ablak alatt ki-
felé.
Hajtsa vissza a fedőfóliát, míg az fel nem fekszik a behúzó peremre (3. tételszám a(z) 5.10 -
5. ábrán, a(z) 273. oldalon).
5
Hajtsa vissza a kart (5. tételszám a(z) 5.10 - 5. ábrán, a(z) 273. oldalon) az átvételi ablak le-
süllyesztéséhez.
Vezesse át a fedőfóliát a zárófólia-himbán (2. poz. az 5.10 - 7. ábrán) tovább a fóliafogó ke-
rekekig (1. poz. az 5.10 - 7
).
5
Ábra 5.10 - 7 Zárófólia vezetése a fóliafogó kerekekhez
(1) Zárófólia-fogó kerekek
(2) Zárófólia
5
Nyomja meg a kezelőpult FÓLIA nyomógombját (3. poz. az 5.10 - 6. ábrán a(z) 273. oldalon)
addig, amíg a zárófólia megfeszül. A zárófólia-himba lesüllyed és leállítja a hajtómotort.
Vágja le a hevedert szorosan a szállító elülső vége mellett.
UTALÁS
Csak akkor engedje le az átvételi ablakot, ha a zárófólia a behúzóperemen fekszik.
(1)
(2)
