3.10.6.2 Biztonsági utasítások
3.10.6.3 Műszaki adatok
3
3
3
3
Figyelmeztetés kézsérülésekre
A tartó behajtása a parkolási pozícióban sérülésveszélyes a kezek
számára.
A tartó behajtásakor ne vigye a kezét a tartó és a
SIPLACE PowerConnector X közé.
Hosszúság 648,4 mm (behajtva)
866,9 mm (kihajtva)
Szélesség 34,4 mm
Magasság 188,4 mm
Foglalt helyek 3
Súly 3,2 kg
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.11 Alkatrészkocsi A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
172
3.11 Alkatrészkocsi
Cikkszám 00519922-xx SIPLACE SX1/SX2 alkatrészkocsi 60 nyomvonallal
Cikkszám 00519722-xx SIPLACE SX1/SX2 alkatrészkocsi 30 nyomvonallal
A SIPLACE SX1/SX2 beültető automatára két, egyenkét 60 nyomvonalas SIPLACE SX1/SX2 al-
katrészkocsi csatlakoztatható fel. Ha az egyik helyen a WPC5/WPC6 áll, akkor a fennmaradó he-
lyen 30 nyomvonalas alkatrészkocsi áll rendelkezésre.
3

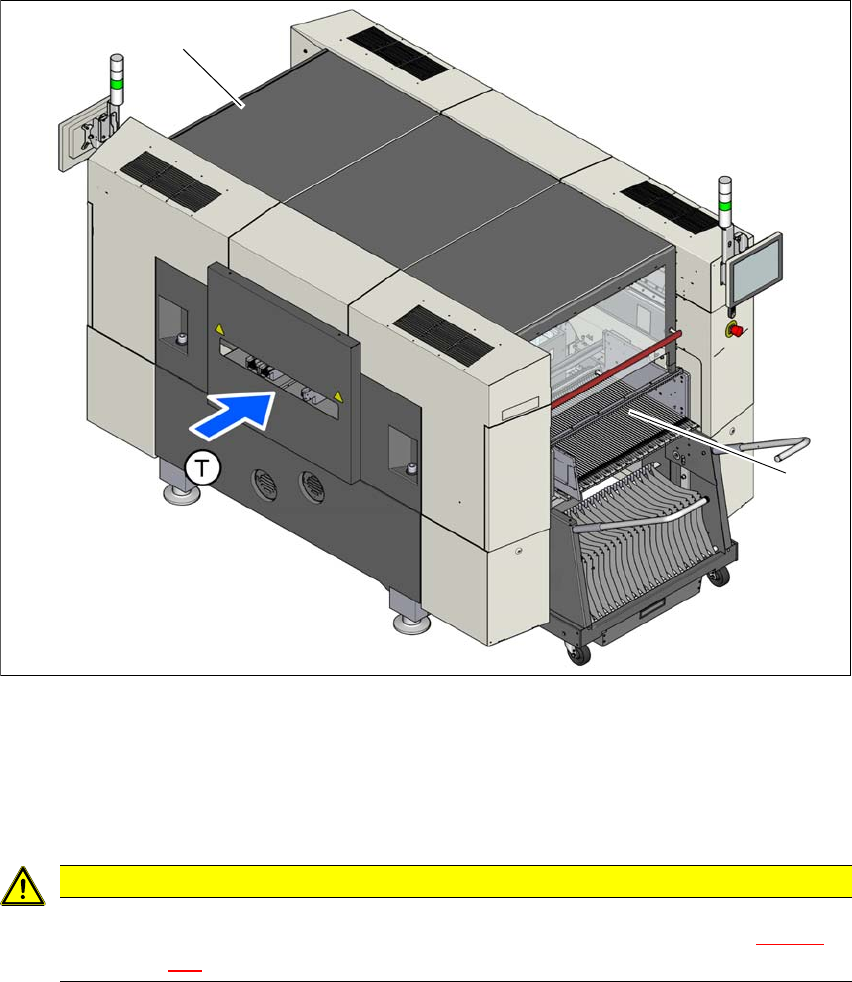

Ábra 3.11 - 1 Az alkatrészkocsi helyei, SIPLACE SX1/SX2
(1) 1. hely
(2) 2. hely
(T) Nyomtatott áramköri laptovábbítási irány
3
VIGYÁZAT
A SIPLACE SX1/SX2 alkatrészkocsijai csak olyan helyekre csatlakoztathatók fel, ame-
lyekre fel van szerelve a SIPLACE SX1/SX2 alkatrészkocsi-behúzókészülék ( 5.15 - 4
.
ábrán, a(z) 285
. oldalon).
(2)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.11 Alkatrészkocsi
173
3.11.1 Felépítés
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
hevedertekercs-konténerből és a hevederhulladék-tartályból áll. Két különböző alkatrészkocsi áll
rendelkezésre. Egy alkatrészkocsi egy 60 nyomsávos alkatrészasztallal és egy másik alkatrész-
kocsi 30 nyomsávos alkatrészasztallal. A 30 nyomsávos alkatrészkocsit a WPC5/WPC6 mellett
kell felállítani.
3
Ábra 3.11 - 2 Alkatrészkocsi, SIPLACE SX1/SX2 60 nyomsávval, elől- és hátulnézet
(1) Alváz
(2) AR-asztal
(3) Hevederkonténer
(4) Hevederhulladék tartály
(5) Fogantyú
(6) Benyúlás elleni védelem
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
