Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések
87
2.6.4 Biztonsági lekapcsolás (CSB)
2

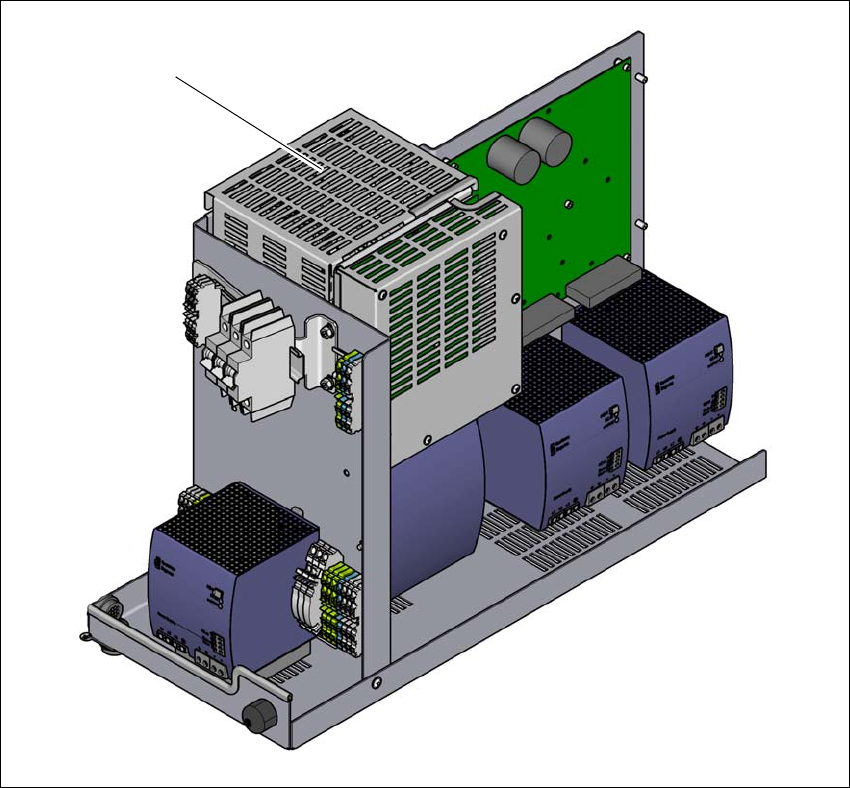

Ábra 2.6 - 7 A biztonsági lekapcsolás (CSB)helyzete
2
(1) Biztonsági lekapcsolás (CSB)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.6 Biztonsági berendezések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
88
Biztonsági lekapcsolás (CSB) (1. poz. a(z) 2.6 - 7. ábrán, a(z) 87. oldalon) 2
A biztonsági lekapcsolás (CSB) az áramellátó fiókban van elhelyezve. A védőberendezések fel-
ügyeletére használják és a veszélyes feszültségeket és mozgásokat kontrollálják.
2
A biztonsági lekapcsolás (CSB) aktiválásához három feltételnek kell teljesülnie:
– Minden védőberendezésnek zárva kell lennie és a VÉSZ ÁLLJ gomboknak kireteszelve kell
lenniük.
– Meg kellett nyomni az indítógombot.
– A "Szoftverengedélyezés", ill. a "Control ON" jelt a vezérlőszoftvernek aktiválva kell lennie.
VESZÉLY
Életveszélyes feszültségek a biztonsági lekapcsolás (CSB) fedője alatt!
A fedő alatt olyan alkatrészek találhatók, amelyek kikapcsolt beültető automata és kihú-
zott hálózati csatlakozó mellett is életveszélyes feszültségeket vezetnek. A hálózati du-
gasz kihúzása után várjon kb. 5 percet, míg a kondenzátorok kisülnek.
Soha ne nyissa ki a fedőket.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések
89
2.6.4.1 A biztonsági lekapcsolás áttekintése
A beültető automata üzemkész állapotában az összes helyzetkapcsoló és VÉSZKI-kapcsoló
érintkezője ki van reteszelve. Ha pl. egy védőfedelet felemelnek, nyit az illető kapcsoló és a biz-
tonsági lekapcsolás kiold. A kezelő informálása érdekében ezt az állapotváltozást az I-/O-Control
Unit egyik digitális bemenetén, a CAN-buszon keresztül jelzi a vezérlő számítógépnek. A kezelői
felületen megjelenik a megfelelő hibaüzenet.
Előfeltételek 2
A beültető automata indításához és üzemeltetéséhez teljesülniük kell a következő feltételeknek:
– Minden AR-kocsinak felcsatolt állapotban kell lenni.
– A beültető automata minden védőburkolatának zárva kell lennie.
– A két VÉSZ-ÁLLJ nyomógombnak nyitva kell lennie.
– Az Y-tengely puffereinek meg kell lenniük.
– A minimális üzemi nyomásnak rendelkezésre kell állnia.
– A szoftver-engedélyezésnek ("Control ON") engedélyezve kell lennie.
Ha most megnyomják az egyik start-gombot, a biztonsági lekapcsolás (CSB) bekapcsolja a biz-
tonság-vezérelt tápfeszültségeket és a beültető automata üzemkész.
A biztonsági lekapcsolás alkotóelemei 2
A biztonsági lekapcsolás a következő alkotóelemeket felügyeli:
– A beültető automata két védőfedőjének helyzetkapcsolóját
– A beültető automata két VÉSZ-ÁLLJ gombja
– A beültető automata AR-kocsija behúzójának helyzetkapcsolóját
– Az Y-tengely pufferfelismerés védőkapcsolója
