3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
126
3.7.2.2 SIPLACE SpeedStar (C&P20 P) műszaki adatok
3

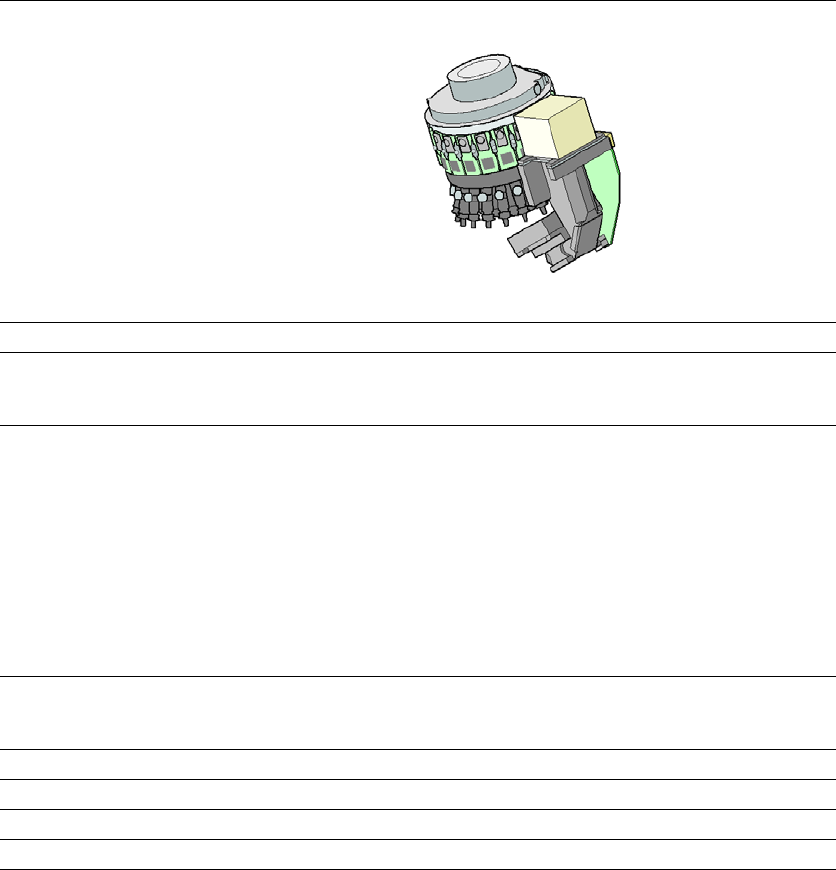

SIPLACE SpeedStar (C&P20 P)
23-as típusú AR-kamerával 41-es típusú AR-kamerával
AR-Spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az
ügyfélspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
01005 - 2220, Melf, SOT, SOD 0201 - 2220 (metrikus), Melf,
SOT, SOD, Bare-Die, Flip-
Chip
AR specifikációk
max. magasság
min. lábraszter
min. lábszélesség
min. gömbraszter
min. gömbátmérő
min. méretek
max. méretek
max. tömeg
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Felrakási erő 1,3 N ± 0,5 N (standard érték)
0,5 N - 4,5 N
Touchless Placement
Pipetta típusok 40xx 40xx
X/Y-pontosság
*b
*)b A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
± 41µm / 3σ ± 41µm / 3σ
Szögpontosság ± 0,5° / 3σ ± 0,5° / 3σ
Világítási szintek 5 5
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej
127
3.7.3 A selejtalkatrész gyűjtőtartály érzékelője
A selejtalkatrészek gyűjtőtartályának érzékelője felügyeli, hogy a tartály megfelelően helyezkedik-
e el a tartójában.
– Ha a selejtalkatrészek gyűjtőtartályát nem megfelelően helyezték be, a beültető automata
nem indítható.
– Ha a selejtalkatrészek gyűjtőtartálya a feldolgozási folyamat közben kiugrik a tartójából, a be-
ültető automata a fej ütközések elkerülése érdekében azonnal leáll.
3.7.4 Vákuumszivattyú (opció)
A vákuumszivattyú a SIPLACE SpeedStar számára az 1. hely alkatrész-behúzói mögé van a gé-
pállványra felszerelve. Két típus áll rendelkezésre:
– VX4.25 vákuumszivattyú
–
VX4.25/0-47 IE3 vákuumszivattyú
3.7.4.1 Áttekintés - VX4.25 típus
Cikkszám 03128463-xx VX4.25 vákuumszivattyú
3

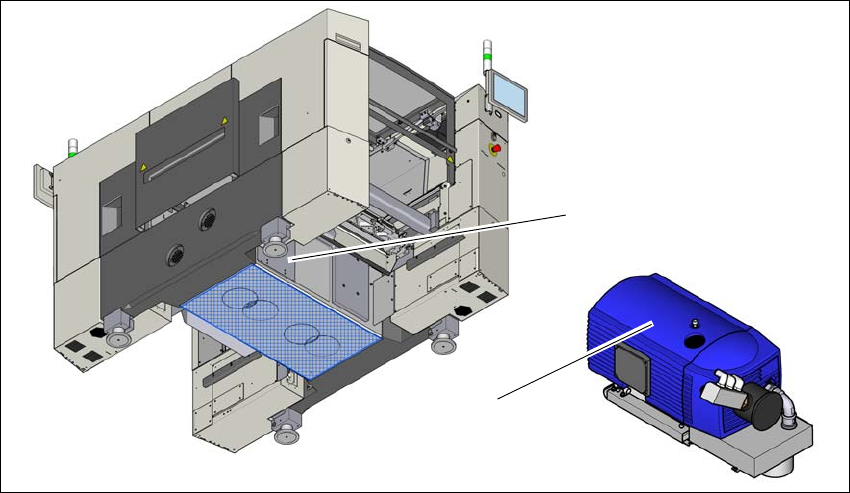

Ábra 3.7 - 3 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) VX 4.25 vákuumszivattyú
(1)
(2)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
128
3.7.4.2 Áttekintés - VX4.25/0-47 IE3 típus
Cikkszám 03224400-xx VX4.25/0-47 IE3 vákuumszivattyú
3

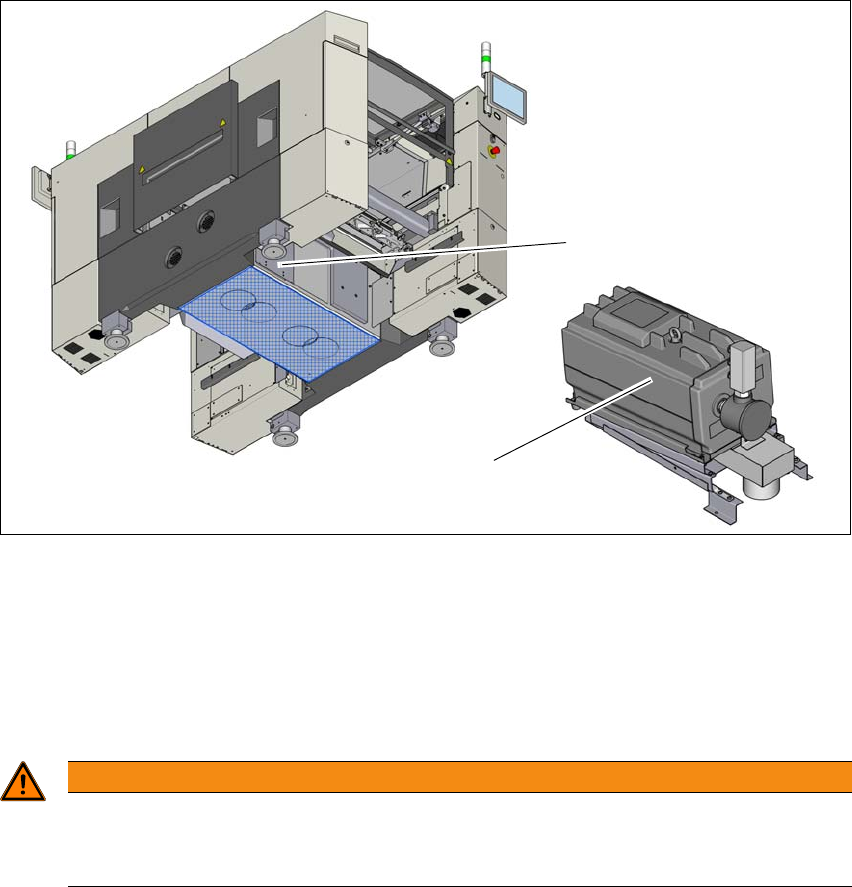

Ábra 3.7 - 4 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) VX 4.25 IE3 vákuumszivattyú
3.7.4.3 Biztonsági utasítások a vákuumszivattyúhoz
3
(1)
(2)
FIGYELEM!
Vegye figyelembe a biztonsági útmutatást
Vegye figyelembe a mellékelt üzemeltetési utasításban szereplő biztonsági utasítá-
sokat.
