Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej 123 3.7.1.2 SIPLACE SpeedS tar (C&P20 P2) műszaki ada to…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
122
3.7.1.1 Áttekintés
3
3

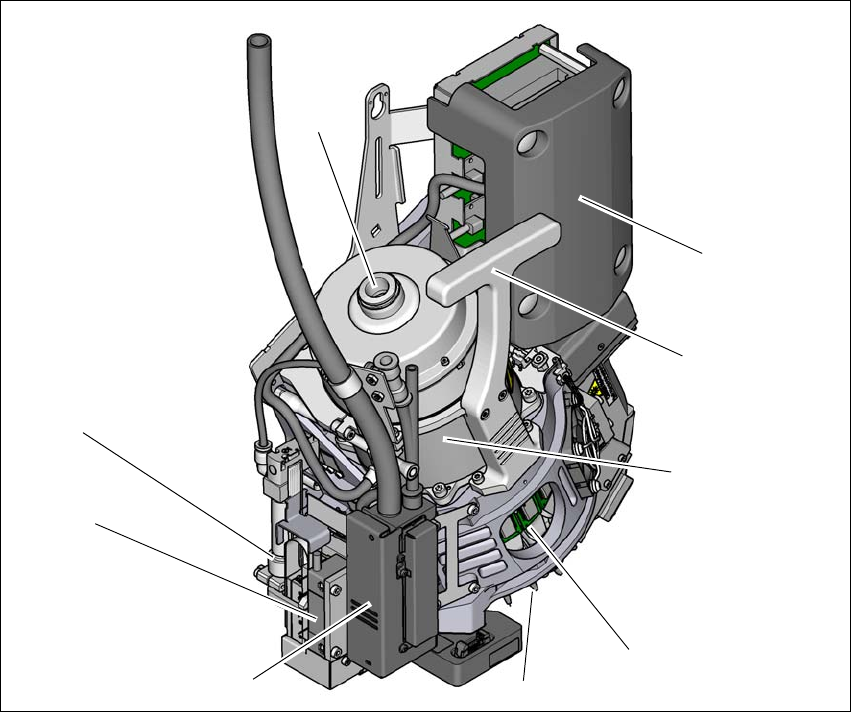

Ábra 3.7 - 1 SIPLACE SpeedStar- Áttekintés
(1) A vákuumszivattyú tartókörének csatlakozója
(2) „Közbenső elosztó” áramköri lap (a burkolat alatt)
(3) Fogantyú
(4) Csillagmotor
(5) DP-meghajtás
(6) Pipetta
(7) Nyomásszabályzó szelep
(8) Z-motor (lineáris motor)
(9) Visszaállítóhenger
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej
123

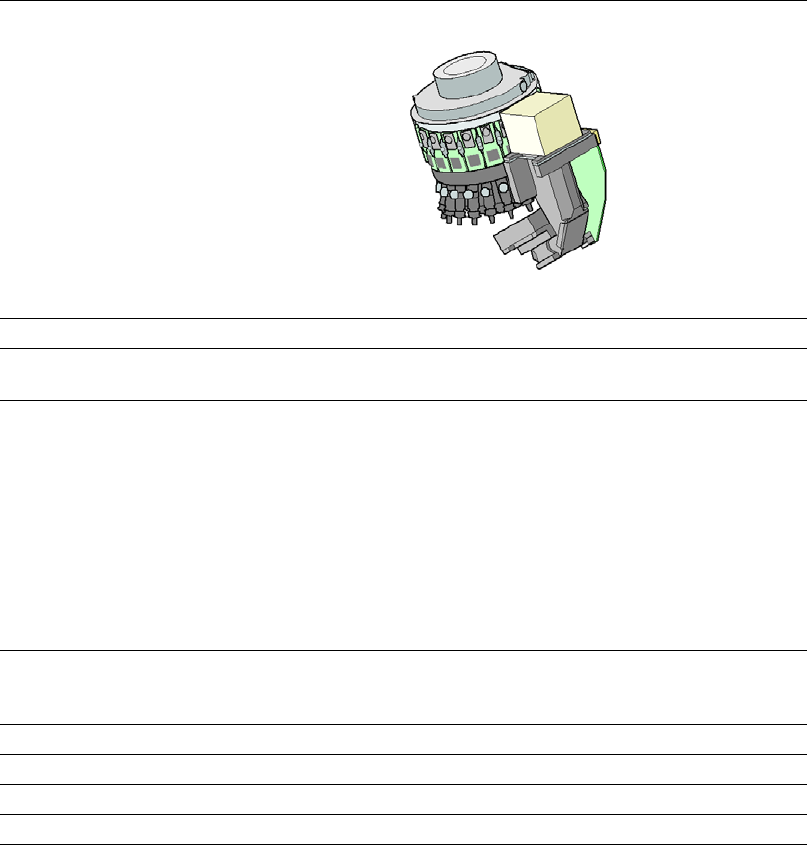

3.7.1.2 SIPLACE SpeedStar (C&P20 P2) műszaki adatok
SIPLACE SpeedStar (C&P20 P2)
48-as típusú AR-kamerával
AR-Spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája,
az ügyfélspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befo-
lyásolja.
0,12 mm x 0,12 mm (0201 metrikus) 2220-ig, Melf, SOT, SOD,
Bare-Die, Flip-Chip
AR specifikációk
max. magasság
min. lábraszter
min. lábszélesség
min. gömbraszter
min. gömbátmérő
min. méretek
max. méretek
max. tömeg
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Felrakási erő 1,3 N ± 0,5 N (standard érték)
0,5 N - 4,5 N
Touchless Placement
Pipetta típusok 40xx/60xx
X/Y-pontosság
*b
*)b A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
± 34µm / 3σ
Szögpontosság ± 0,5° / 3σ
Világítási szintek 5
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
124
3.7.2 SIPLACE SpeedStar C&P20 P a SIPLACE SX1/SX2 V2-nél
3
A SIPLACE SX1/SX2 V2 esetén a SIPLACE SpeedStar C&P20 P a legnagyobb beültetési telje-
sítményhez áll rendelkezésre.
3
VIGYÁZAT
A beültető fejet csak a fogantyútól tolja el
A beültető fejet csak az erre kialakított fogantyúval lehet kézzel eltolni.
