Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladato k a beültető automatán A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.15 Alkatrészk ocsi fel-, ill. lecsatolása 283 5.15.2 Alkatrészkocsi lecsatolása …
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.15 Alkatrészkocsi fel-, ill. lecsatolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
282
5.15 Alkatrészkocsi fel-, ill. lecsatolása
5.15.1 Biztonsági utasítások az alkatrészkocsi fel- és lecsatolásához
5
5
Ábra 5.15 - 1 Biztonsági utasítások az alkatrészkocsi fel- és lecsatlakoztatásához
Az alkatrészkocsi felcsatolása csak lezárt védőburkolatnál lehetséges.
FIGYELEM!
Becsípődésveszély!
Az alkatrészkocsi fel- és lecsatolásakor becsípődésveszély áll fenn.
Az alkatrészkocsi fel- vagy lecsatlakoztatását mindig csak egyedül végezze.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.15 Alkatrészkocsi fel-, ill. lecsatolása
283
5.15.2 Alkatrészkocsi lecsatolása
Az állomásszoftver alapnézetében válassza ki a Szállítómodul... ikont és az
Helyek ikont.
5

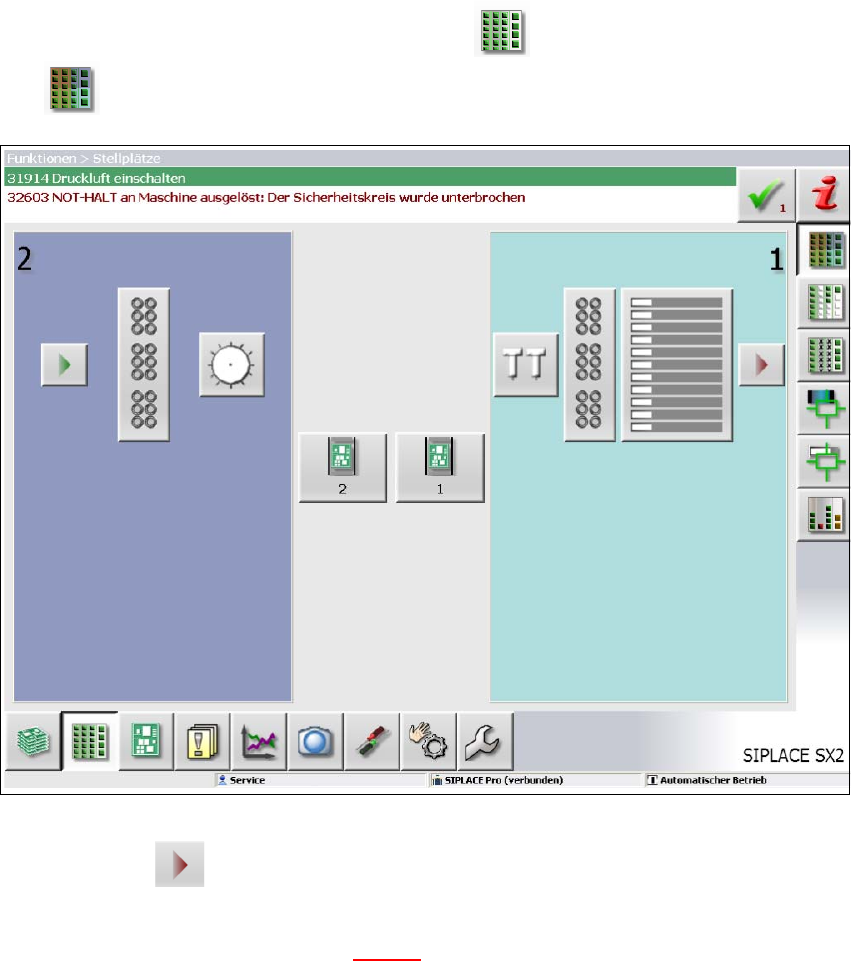

Ábra 5.15 - 2 SR GUI - helyek
5
Kattintson a ikonra az adott hely reteszoldásához és várja meg, amíg a retesz kioldó-
dik. További információk az állomásszoftver online súgójában találhatók.
Hajtsa fel mindkét fogót (1. poz. az 5.15 - 3).
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.15 Alkatrészkocsi fel-, ill. lecsatolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
284
5

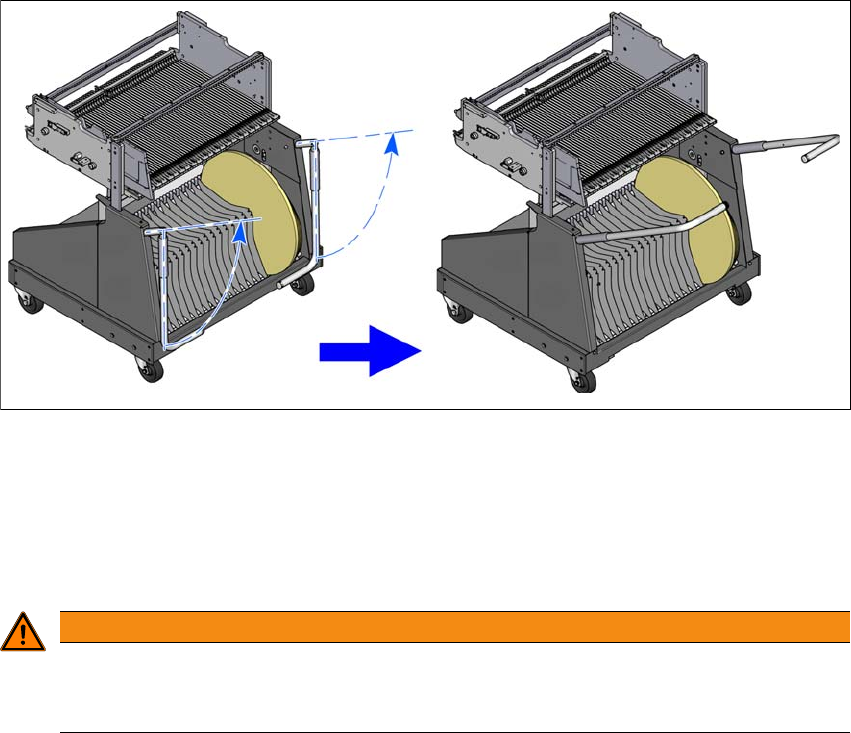

Ábra 5.15 - 3 Alkatrészkocsi-fogók felhajtása toláshoz
A fogóknál fogva két kézzel húzza ki az alkatrészkocsit a beültető automatából.
5.15.3 Biztonsági utasítások az alkatrészkocsi mozgatásához
5
Mindig két kézzel, a fogónál fogja meg az alkatrészkocsit, ha mozgatni kívánja azt.
Vegye figyelembe, hogy a szállítókkal telepakolt alkatrészkocsi kb. 20°-os lejtésnél oldalra
vagy előre borulhat.
Ügyeljen rá, hogy a felület, amin a kocsit mozgatja, lényegesen kisebb lejtésű legyen.
A beültető automata alapzatának lejtése max. 0,63% lehet. Ez 800 mm távolságon (pl. az AR-
asztal szélessége) 5 mm-es lejtőnek felel meg.
Ügyeljen rá, hogy ne ütközzön akadályokba. Bizonyos sebesség esetén ekkor a kocsi előre
borulhat.
FIGYELEM!
Baleset elkerülése!
A balesetek elkerülése érdekében feltétlenül tartsa magát a következő szabályokhoz,
amikor az alkatrészkocsit mozgatja.
