Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásb ővítések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.4 Waffle-Pack -váltó (WPC5/WPC6) 307 6.4.2 Áttekintés Cikkszám 001 19827-xx WPC5 Cikkszám 001 …
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.4 Waffle-Pack-váltó (WPC5/WPC6) A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
306
6.4 Waffle-Pack-váltó (WPC5/WPC6)
A WPC5 funkcionalitása és műszaki adatai messzemenően megegyeznek a WPC6-éval. A
WPC6 pluszban Non-Stop modullal is rendelkezik.
6.4.1 Leírás
A Waffle-Pack-váltó alkatrészeket készít elő a felületitárban, úgy hogy a felületitár betározásakor
és automatikus cseréjekor elkerülje a fölösleges időveszteséget. Egy opcionális programozható
hozzáférésen keresztül, amely akár 28 felületi tárhoz is hozzáférést nyújt, az előkészített alkatré-
szek kínálata jelentősen kibővül.
A Waffle-Pack-váltó integrált alvázzal rendelkezik, ezért könnyen másik helyre vihető. A beültető
automatákhoz megvalósított nyomtatottkártya-szállítási magassággal kerül kiszállításra, de né-
hány mozdulattal hozzáigazítható a 900, 930 és 950 mm-es nyomtatottkártya-szállítási magas-
sághoz. A fennmaradó helyekre a 30 helyes AR-asztalt kell felszerelni.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.4 Waffle-Pack-váltó (WPC5/WPC6)
307
6.4.2 Áttekintés
Cikkszám 00119827-xx WPC5
Cikkszám 00119828-xx WPC6
6

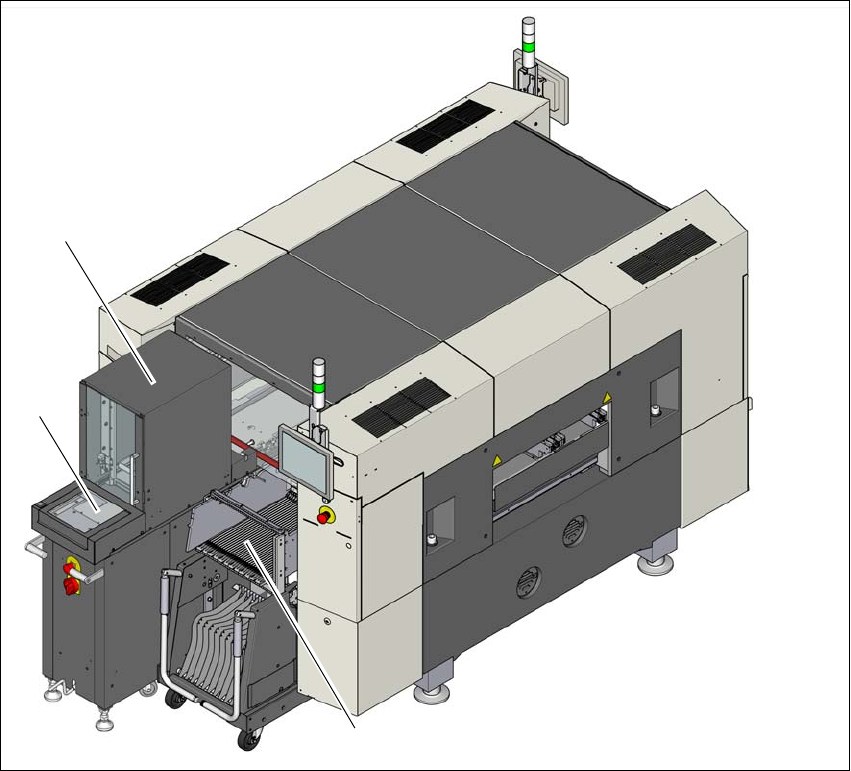

Ábra 6.4 - 1 WPC6 a SIPLACE SX1/SX2-n
(1) WPC6
(2) Non-Stop modul (csak WPC6)
(3) AR-kocsi 30 nyomvonallal
(1)
(3)
(2)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.4 Waffle-Pack-váltó (WPC5/WPC6) A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
308
6.4.3 Biztonsági utasítások
6
6
6
6.4.4 Utasítások a kezeléshez
6
6.4.4.1 Kezelés, karbantartás, szerviz
A Waffle-Pack-váltók kezelésének, karbantartásának és szervizének kimerítő dokumentációját a
Waffle-Pack-váltóval szállított kézikönyvekben találja meg.
FIGYELEM!
Sérülésveszély!
Működő beültető automatáknál a Waffle-Pack-váltó sérülésveszélyes.
Soha ne nyúljon a beültető automata működése közben a Waffle-Pack-váltó és az
automata állványa közötti résbe.
FIGYELEM!
Az üzemelés előfeltétele: A Waffle-Pack-váltó felcsatolása a beültető automatára!
Tilos a Waffle-Pack-váltó működtetése, ha az nincs a beültető automatára felcsatolva.
A Waffle-Pack váltó vezérlőkábelét csak akkor csatlakoztassa illetve húzza ki a csat-
lakozó aljzatból, ha a Waffle-Pack-váltó a beültető automatára fel van csatolva.
Csak akkor csatlakoztassa az áramellátókábelt a külső áramellátáshoz, illetve ik-
tassa ki abból, ha a Waffle-Pack-váltó a beültető automatára fel van csatolva.
UTALÁS
Vegye figyelembe a bekacsolási sorrendet
Ha egy beültető automatára két Waffle-Pack-váltó van beszerelve, akkor figyelni kell a
bekapcsolási sorrendre. Ellenkező esetben hibák léphetnek fel (pl. CAN-Switch-Error).
A Waffle-Pack-váltót mindig a SIPLACE beültető automata előtt kell bekapcsolni.
Hiba esetén kapcsolja ki a Waffle-Pack-váltót és a SIPLACE beültető automatát és
kapcsolja azokat a helyes sorrendbe be. Legyen tekintettel a szükséges várakozási
időkre.
