Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
291
6.1.1.3 A SIPLACE SpeedStar-hoz tartozó pipettacserélő helyzete
6

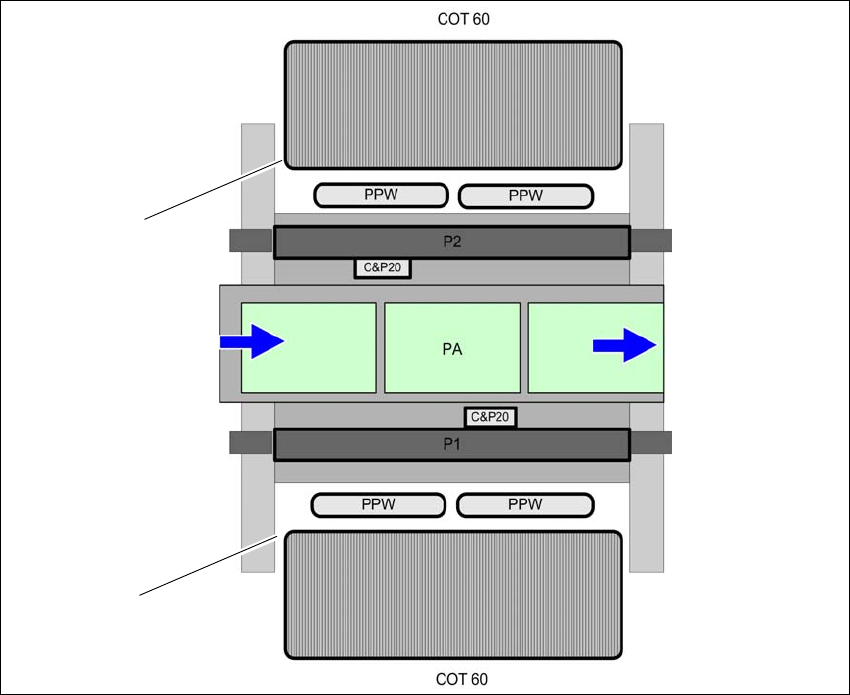

Ábra 6.1 - 2 A SIPLACE SpeedStar-hoz tartozó pipettacserélő helyzete - példa
(1) Alkatrészkocsi a belső pozíción
(PPW) Pipettacserélő
(PA) Beültetőterület
(1)
(1)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
292
6.1.2 Pipettacserélő a SIPLACE MultiStar CPP számára
6.1.2.1 Pipettacserélő 4 tárral
Cikkszám 03147925-xx Pipettacserélő alapfelépítés CPx rövid
Cikkszám 03135469-xx 20xx pipetta tár 20 garázzsal
Cikkszám 03065782-xx 28xx pipetta tár 9 garázzsal
Cikkszám 03226630-01 Pipetta tár típus 20xx 20 garázzsal és 3 jellel
6
Ábra 6.1 - 3 Pipettacserélő SIPLACE MultiStar számára, 4 tárral
(1) Pipettatár a 20xx-pipetták részére
(2) Pipettatár a 28xx-pipetták részére
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
293
6.1.2.2 Pipetta tár 20 garázzsal 20xx-pipetták részére
6
Ábra 6.1 - 4 Pipetta tár 20 garázzsal 20xx-pipetták részére - reteszelőlap nyitva
(1) 20 garázs 20xx-pipettákhoz
(2) Jelek (csak nyitott zárólemeznél láthatók)
(2)
(1)
(2)
