6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
294
6.1.2.3 Pipetta tár 9 garázzsal 28xx-pipetták részére
6
Ábra 6.1 - 5 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, 4 és 7)
(3) Jelek (csak nyitott zárólemeznél láthatók)
6.1.2.4 Műszaki adatok
6
(1)
(2)
(3)
(3)
Pipettacserélő a SIPLACE MultiStar számára
A tárak száma helyenként
*a
4
A pipettagarázsok max. száma helyenként 69
Standard konfiguráció helyenként 3 tár 60 darabbal 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
Pipetta típusok 20xx, 28xx
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
295
6.1.2.5 A SIPLACE MultiStar-hoz tartozó pipettacserélő helyzete
6

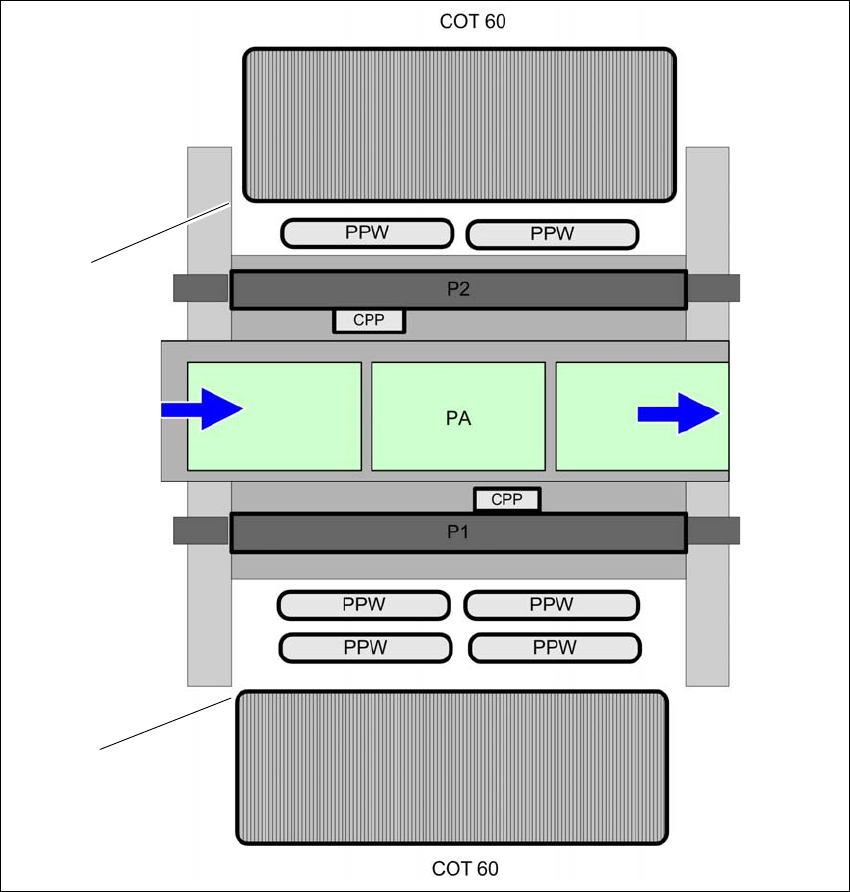

Ábra 6.1 - 6 A SIPLACE MultiStar pipettacserélő helyzete - példa
6
(1) Alkatrészkocsi a belső pozíción
(2) Alkatrészkocsi a külső pozíción
(PPW) Pipettacserélő
(PA) Beültetőterület
(1)
(2)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
296
6.1.3 A C&P20 P / C&P20 P2 / CPP pipettacserélő felszerelése
A pipettacserélők mindig az alkatrészkocsi-behúzókészüléken vannak rögzítve.
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzókészülék felé
mutasson.
6
6.1.3.1 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
6
6
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.3.2 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 7. ábrán, a(z) 297. oldalon), a tárnak a gömbfejű kapcsok-
ról való oldásához (5. poz. a(z) 6.1 - 7
. ábrán, a(z) 297. oldalon). Emelje ki a tárat a tartóból.
FIGYELEM!
Vegyes elrendezésnél fej ütközésének veszélye!
Vegyes elrendezésnél fennáll a fej ütközésének veszélye.
Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó
pipettacserélőt szerelje fel.
UTALÁS
6
A tárakat a beültető automatán kívül töltse fel, és mindig csak komplett tárakat cse-
réljen ki.
VIGYÁZAT
A tárak feltöltése
Csak akkor töltse fel a tárakat, ha minden pipetta, ami a Collect&Place-fejnél talál-
ható, visszakerült a tárába.
UTALÁS
Beszorulási veszély!
Ha alkatrészek esnek a tárra, fennáll a zárólemez beszorulásának veszélye.
Kerülje el, hogy alkatrészek a tárakra essenek.
Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
