6.5 SIPLACE JTF-M
Cikkszám 00166671-xx SIPLACE JTF-M
6.5.1 Leírás
A SIPLACE JTF-M egy automatikus és gyors váltó a standard JEDEC felületi tárakhoz. A
SIPLACE SX1/SX2 beültetőautomatáknál az AR-kocsi helyett egy rögzített asztalra egy SIPLACE
JTF-M lehet szerelni. A SIPLACE JTF-M egy rögzített tartomány nyomvonalat foglal le a rögzített
asztalon. A szabad nyomvonalakra Linear-Feeder-t, Glue-Feeder-t és LDU-X-t lehet szerelni.
A SIPLACE JTF-M legtöbb 18 vékony vagy 14 vastag JEDEC felületitárat (a tár típusától függően)
raktároz egy cserélhető kezettában és ezeket szelektív módon készíti elő. A beültetőautomatába
több alkatrész-típust változó felületitár csereidővel lehet bevezetni.
6
UTALÁS
A részletes leírás a
"JTF-M kezelési utasításban" található, német+angol [cikkszám 00197453-xx].
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.5 SIPLACE JTF-M A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
316
6.5.2 Áttekintés
6

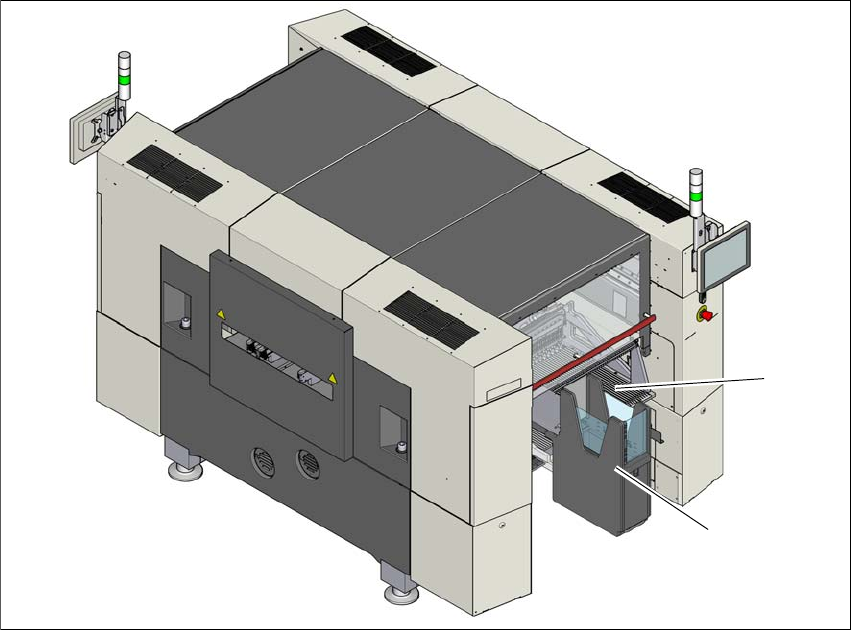

Ábra 6.5 - 1 SIPLACE JTF-M a SIPLACE SX1/SX2-nél
(1) Rögzített alkatrész-asztal
(2) JTF-M
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.5 SIPLACE JTF-M
317
6.5.3 Műszaki adatok
6
6.5.4 Méretek JTF-M-vel
6

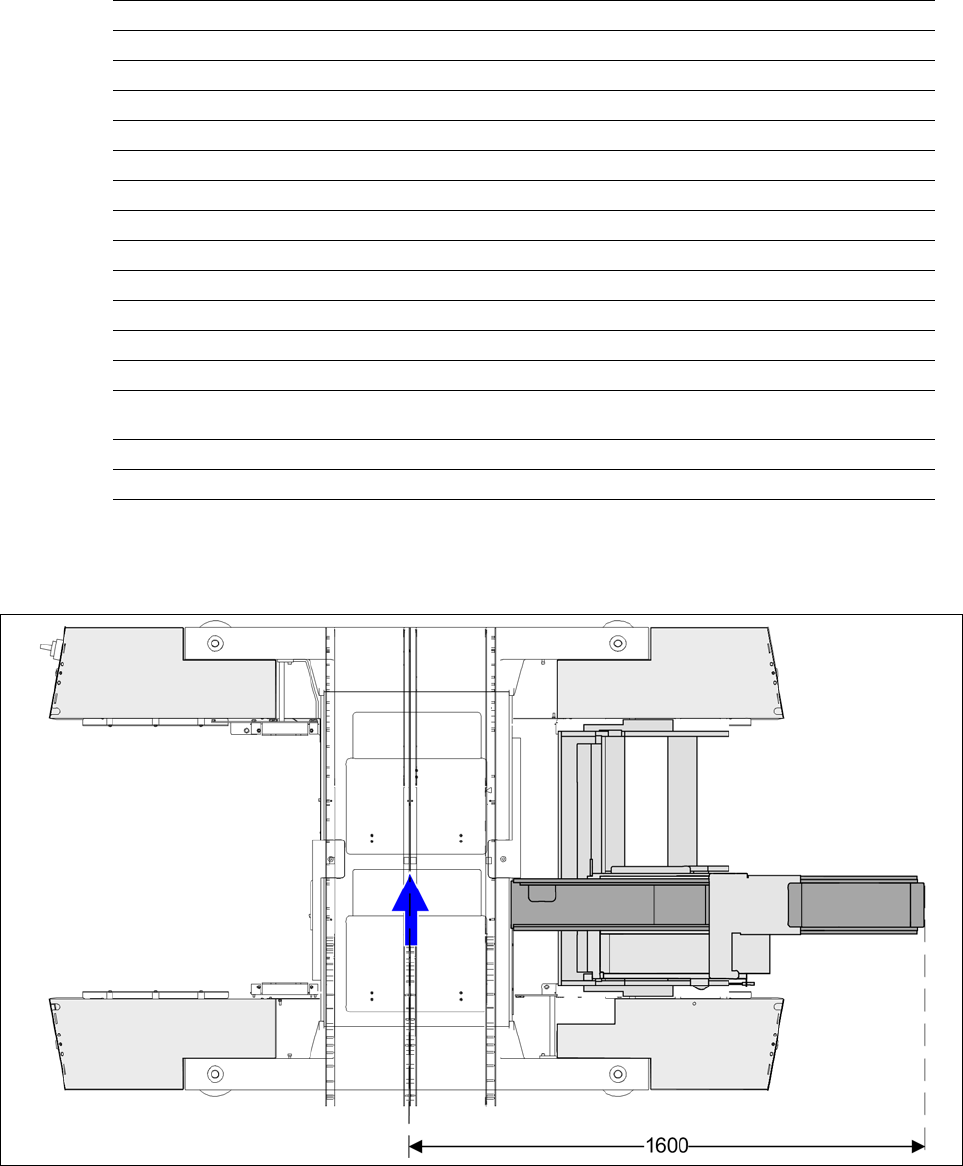

Ábra 6.5 - 2 Az SX beültető automata méretei JTF-M-el
SIPLACE JTF-M
Szélesség
177 mm
Magasság
587 mm
JEDEC-felületitár specifikáció
Tárolókapacitás
Vékony JEDEC-felületitár 18 JEDEC felületitár
Vastag JEDEC-felületitár 14 JEDEC felületitár
Felületitár csereidő
n rekesz az n+1 után 3,5 másodperc
1 rekesz a 18 után 10 másodperc
18 rekesz a 1 után 8,9 másodperc
Kazetta
Méretek kb. 330 mm x 150 mm x 230 mm
Max. terhelési súly 2,7 kg (egyenként 150 g 18 rekesz
esetén)
Pneumatika
5,2 bar és 9 bar között
Sűrített levegő fogyasztás
< 28,3 Nl/min.
