5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE S X1/SX2 V2 és V3 kiadás 5.7 Jelzőlámpák kürttel A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 254 5.7 Jelzőlámpák kürttel 5.7.1 Áttekintés A je lzőlámpá…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.6 Hibajelentések és online súgó
253
5.6.3 A színek jelentése a riasztási információkban az online-súgóban
5
5.6.4 Összefüggésérzékeny online súgó
Az aktuális nézethez tartozó információk megjelenítéséhez, az ikonra történő kattintással
elindul az állomás-számítógép
súgórendszere. Megnyílik a súgórendszer fő ablaka a riasztás-
információkkal együtt. Az információk ekkor az éppen látható nézetre vonatkoznak, ahonnét a
súgó elindításra került. A tartalomjegyzék, címszójegyzék és keresési funkció segítségével meg-
jeleníthető az online súgó teljes tartalma.
Szöveg jelölés Jelentés
Piros szöveg Riasztási szám és riasztási üzenet
Fekete szöveg A riasztás lehetséges oka(i)
Zöld szöveg Utasítások a riasztások elhárítására
Kék, aláhúzott szöveg Kiegészítő információk behívása
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.7 Jelzőlámpák kürttel A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
254
5.7 Jelzőlámpák kürttel
5.7.1 Áttekintés
A jelzőlámpák a beültető automata üzemállapotát és a hibás funkcióit jelzik. A kürt hangjelzéssel
jelzi, ha riasztás történik. Jelzőlámpát kétszínűre vagy háromszínűre lehet konfigurálni. A minden-
kori jelzőlámpa-rendszer (két-vagy háromszínű) az állomásszoftver autokonfigurációban kerül be-
állításra.
5.7.2 Jelzőlámpa (standard)
Ábra 5.7 - 1 Üzemállapot jelzőlámpák
L1 jelzőlámpa, bal oldal
L3 jelzőlámpa, jobb oldal
T NYÁK-szállítási irány
(L1)
(L2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.7 Jelzőlámpák kürttel
255
5.7.2.1 A három színű jelzőlámpa és a kürt konfigurálása

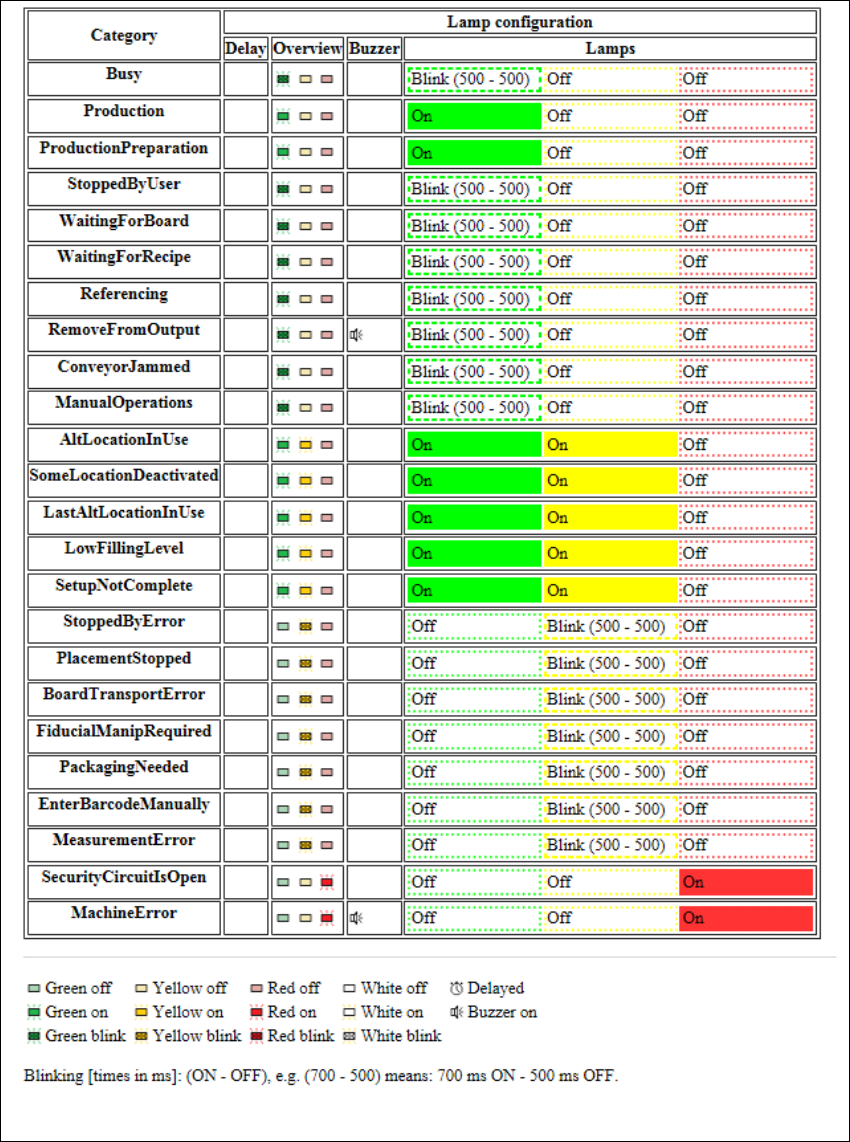

Ábra 5.7 - 2 A három színű jelzőlámpa és a kürt konfigurálása
