Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállít ás és üzembe helyezés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása 215 4.3.7.2 A NYÁK dupla szállítószalag géplába…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
214
4.3.7 A nyomtatott áramköri lap szállító szalag felső széle és a gép lábak közötti
távolságok
4.3.7.1 A NYÁK egyszeres szállítószalag géplábainak távolságmérete
4
Ábra 4.3 - 5 A NYÁK egyszeres szállítószalag géplábainak távolságmérete milliméterben
Fix szállító-oldalpanel a jobb
oldali maximális pozícióban
a
.
Fix szállító-oldalpanel a
bal oldali maximális po-
zícióban
a
.
a) A méret a fix oldalpanel pozíciójától függ. Minden
méret mm-ben van megadva.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása
215
4.3.7.2 A NYÁK dupla szállítószalag géplábainak távolságmérete
4
Ábra 4.3 - 6 A NYÁK dupla szállítószalag géplábainak távolságmérete milliméterben
Fix szállító-oldalpanel a
bal oldali
maximális pozícióban
a
.
Fix szállító-oldalpanel a jobb oldali
maximális pozícióban
a
.
a) A méret a fix oldalpanel pozíciójától függ. Minden
méret mm-ben van megadva.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
216

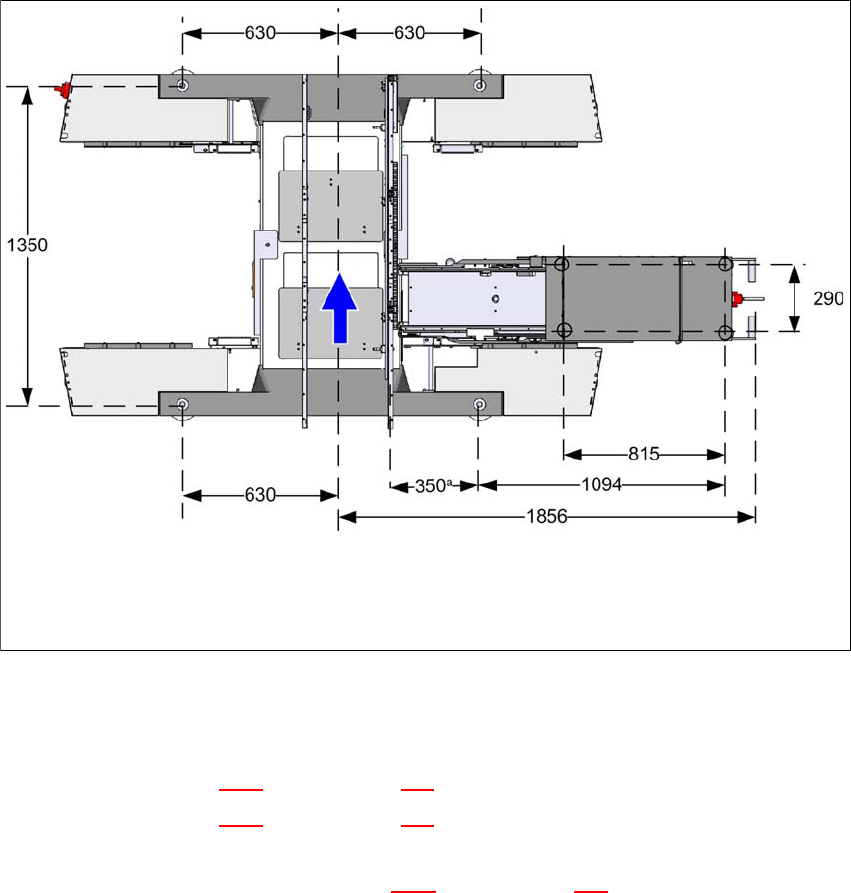

4.3.7.3 A beültető automata és a WPC5/WPC6 géplábainak távolságmérete
4
Ábra 4.3 - 7 A beültető automata és a WPC5/WPC6 géplábainak távolságmérete milliméterben
4.3.8 A beültető automaták gyártósorba integrálása
Vegye figyelembe a 4.3.1 szakaszban, a 205. oldalon található általános figyelmeztetéseket.
Vegye figyelembe a 4.3.2 szakaszban, a 206. oldalon található általános figyelmeztetéseket
a beültető automata szállításához.
A szerszámokat és segédeszközöket a 4.3.5 szakaszban, a 209. oldalon találja.
4.3.8.1 A beültető automata beigazítása és beállítása a gyártósorban
Emelje meg a beültető automatát villástargoncával, amíg a géplábak tehermentesítődnek.
Határozza meg a gyártósor beültető automatáinak NYÁK-szállítómagasságát, és állítsa be a
hozzávetőleges magasságot a magasságbeállító hatlapfejű csavarral.
Szükség esetén szerelje fel a NYÁK-szállítószalag géplábait (lásd 4.3.6 a 210. oldalon).
A villástargoncával állítsa a beültető automatát a sor szabad helyére.
Eközben ügyeljen arra, hogy a NYÁK-szállítószalagok egy egyenesbe essenek, és elle-
nőrizze az előző beültető automatától való távolságot.
a) A méret a fix oldalpanel pozíciójától függ. Minden
méret mm-ben van megadva.
