Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések 83 2.6.3.2 A beültető automat a védőkapcsolóinak helyzete 2 Ábra 2.6 - 6…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.6 Biztonsági berendezések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
82
2
Ábra 2.6 - 5 A kapcsolók és gombok helyzete - a NYÁK-beadási oldal nézete
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Indítógomb (fehér)
(3) Leállító nyomógomb (fekete)
(T) NYÁK-szállítási irány
(2)
(1)
(3)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések
83
2.6.3.2 A beültető automata védőkapcsolóinak helyzete
2

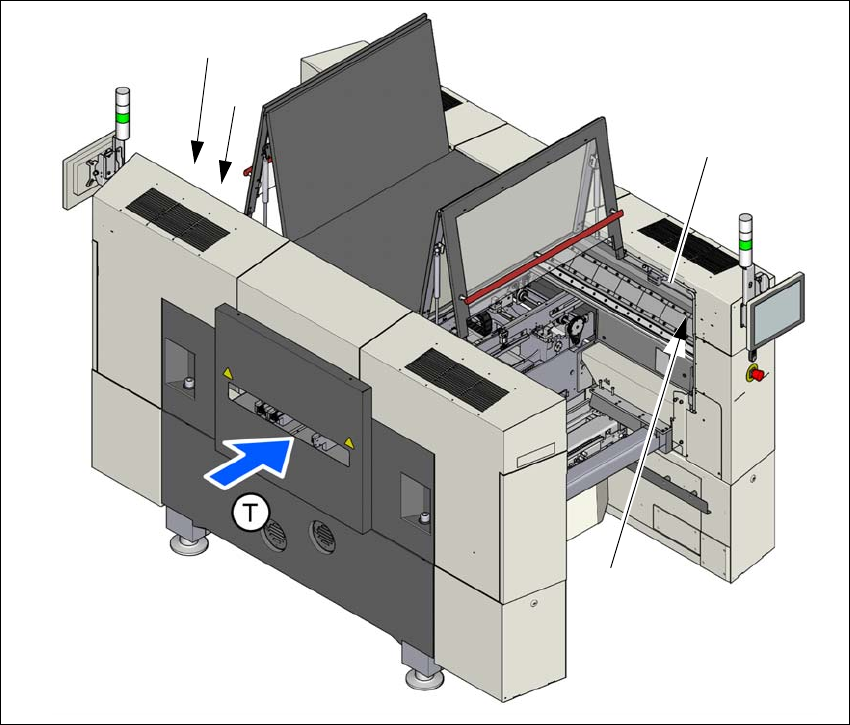

Ábra 2.6 - 6 A beültető automata védőkapcsolóinak helyzete
(1) Védőfedél-kapcsoló, 1. hely
(2) Védőfedél-kapcsoló, 2. hely
(3) A pufferfelismerés védőkapcsolója
(T) NYÁK-szállítási irány
(2)
(1)
(3)
(3)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.6 Biztonsági berendezések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
84
2.6.3.3 A működés leírása
Főkapcsoló KI helyzetben (lásd 1. poz. a(z)
2.6 - 4. ábrán, a(z) 81. oldalon) 2
A főkapcsoló leválasztja az L1, L2 és L3 fázist a hálózatról.
2
2
Főkapcsoló BE helyzetben 2
A főkapcsoló bekapcsolása után bekapcsol a hálózati feszültség az áramellátó fiókban és az ös-
szes AC/DC átalakító vezérlésre került.
A vezérlőszámítógép elindul és valamennyi tápfeszültség belsőleg rendelkezésre áll. A portálten-
gelyek (300 V-) és a csillag-tengelyek (160 V-) közbülső körfeszültsége valamint a szállítás meg-
hajtásai tápfeszültsége pluszban biztonsági meggondolásból rendelkezésre áll a startkapcsolón
keresztül.
VESZÉLY
Elektromos feszültség miatti életveszély!
A beültető automata szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos
testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség
alatt állnak:
– Az S1 főkapcsoló L1, L2 és L3 kábelcsatlakozója
– Fő bemeneti kapocs X94
– X98 csatlakozó kapocs
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek,
narancs színűek.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírá-
sokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátás feletti
védőajtókat.
VESZÉLY
Amennyiben
az áramellátó fiókban energiatárolókat használnak, úgy a főkapcsoló kikap-
csolása és a hálózatról való leválasztás után még kb. 5 percig is van veszélyes feszült-
ség az áramellátó fiók alkatrészeiben.
