3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SI PLACE SX1/SX2 V2 és V3 kiadás 3.9 NYÁK szállítórendszer A SR.7 13.1 jelű szoftververziótól Kiadá s: 12/2020 154 3.9.5.2 NYÁK-görbülés beültetésnél 3 3 A fe…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.9 NYÁK szállítórendszer
153

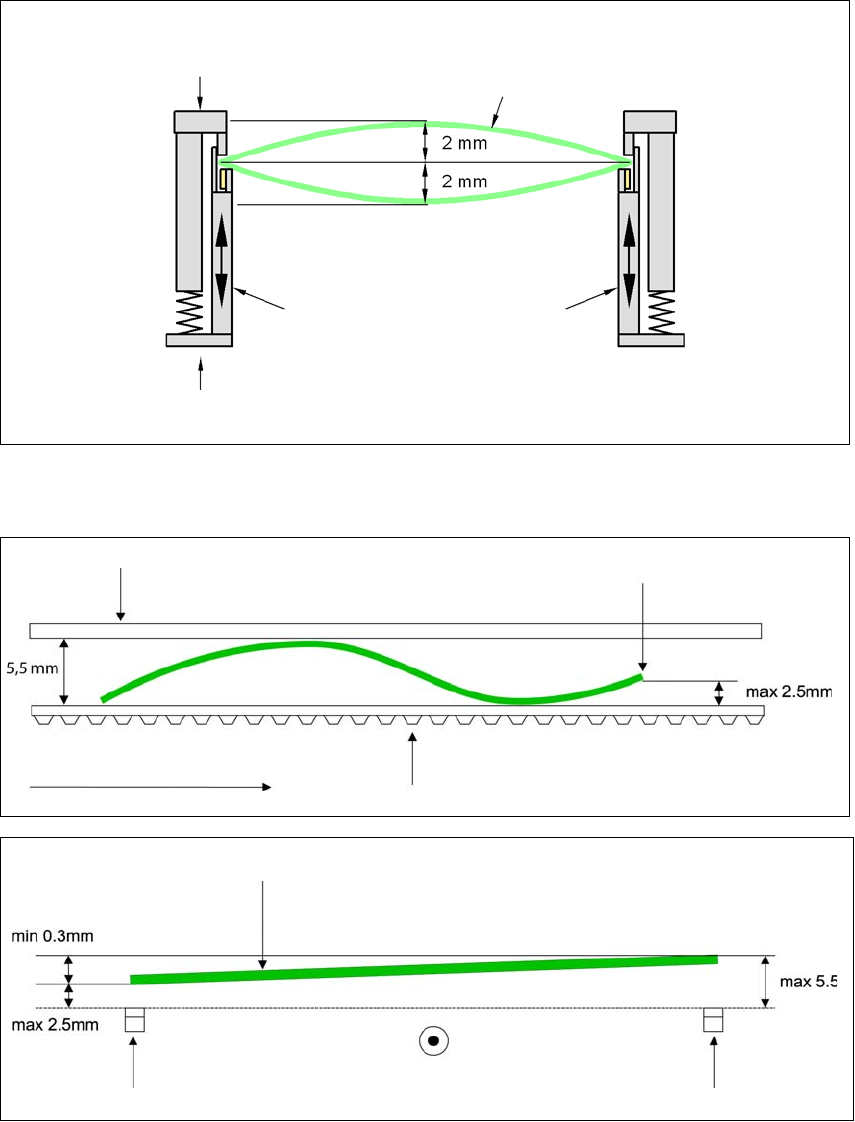

3.9.5 A nyomtatott áramköri lapgörbület meghatározása
3.9.5.1 NYÁK-görbülés a szállítás alatt
NYÁK-görbülés a szállítási irányra keresztben a NYÁK átlójának max. 1 %-a, de nem több, mint
2 mm
3
NYÁK-görbülés szállítási irányban + NYÁK-vastagság < 5,5 mm. NYÁK elülső szélének felhajlása
max. 2,5 mm.
3
3
Fix szorítóél
Mozgó szorítószerkezet
Áramköri lap
Szállító-oldalpanel
Fix szorítóél
Szállítószíj
NYÁK-szállítási irány
Áramköri lap elülső széle
Áramköri lap elülső széle
Jobb oldali szállítószíj
Bal oldali szállítószíj
NYÁK-szállítási irány
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.9 NYÁK szállítórendszer A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
154

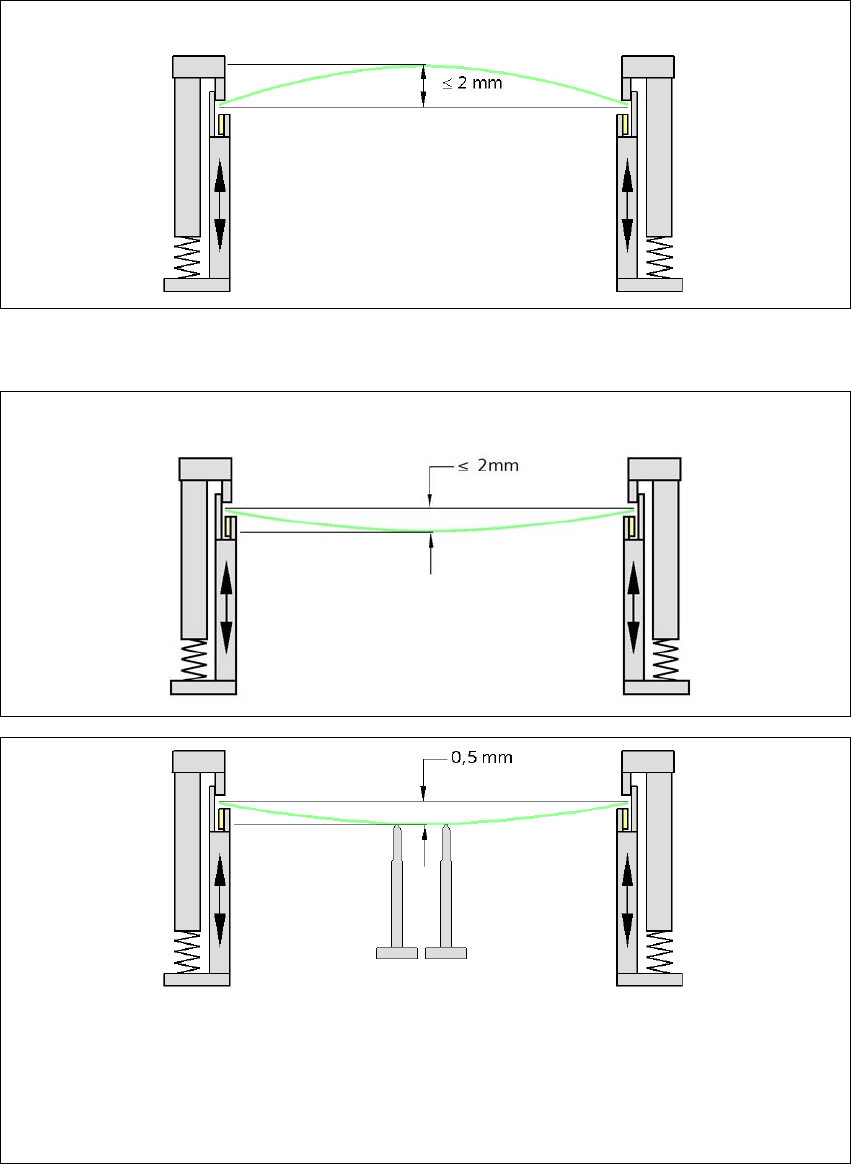

3.9.5.2 NYÁK-görbülés beültetésnél
3
3
A felületi pozíció módosításait automatikusan átveszik a magasság tanulásának funkciói.
3
3
NYÁK-görbülés felfelé max. 2,5 mm
NYÁK-görbülés lefelé max. 2,5 mm
NYÁK alátámasztás
A beültetés minőségének és a beültetés sebességének megőrzése érdekében ajánlatos egy NYÁK
alátámasztást használni, pl. Smart Pin Support-ot, hogy a NYÁK görbülete lefele ne haladja meg a
0,5 mm-t.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.9 NYÁK szállítórendszer
155
3.9.6 NYÁK-kamera, 34 GigE típus
Cikkszám: 03101402-xx
3.9.6.1 Felépítés
3

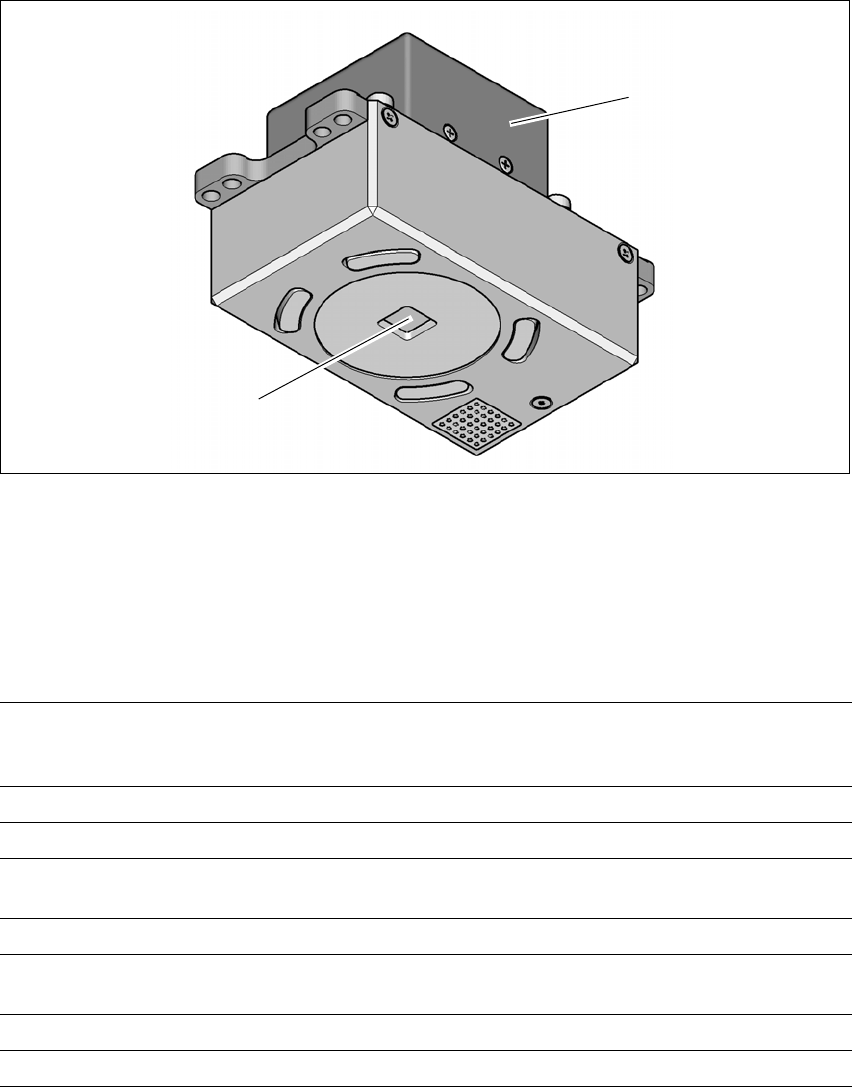

Ábra 3.9 - 5 NYÁK-kamera, 34 GigE típus
(1) Kameraerősítő
(2) NYÁK-kameraoptika és megvilágítás
3.9.6.2 Műszaki adatok
3
(1)
(2)
NYÁK-jelek Legfeljebb 3 (egyes kapcsolás és többszörös hasznosítás),
legfeljebb 6 „Hosszú NYÁK” opciónál (az opcionális jeleket az
optimalizálás adja ki).
Helyi illesztőjelek NYÁK-onként legfeljebb 2 (különböző típusúak lehetnek)
Könyvtármemória Egyes kapcsolásonként legfeljebb 255 illesztőjel-típus
Képfeldolgozás Éldetektálási módszer (Singular Feature (egyedi jellemző)) szür-
keárnyalat-értékek alapján
Megvilágítás módja Felülvilágítás (3 szabadon programozható szint)
Felismerési idő
jelenként/hibás jelenként
20 ms - 200 ms
Látómező 5,78 mm x 5,78 mm
Fókuszszint távolság 28 mm
