1.2 Áttekintés
1.2.1 SIPLACE SX1/SX2 V3
A SIPLACE SX1/SX2V3 Multi-Touch-képernyő standard billentyűzet nélkül. A SIPLACE SX1/SX2
V3-nál a standard Multi-Touch-képernyő helyett mindkét kezelőmezőben egy 15" LCD-képernyőt
lehet billentyűzettel konfigurálni.
1

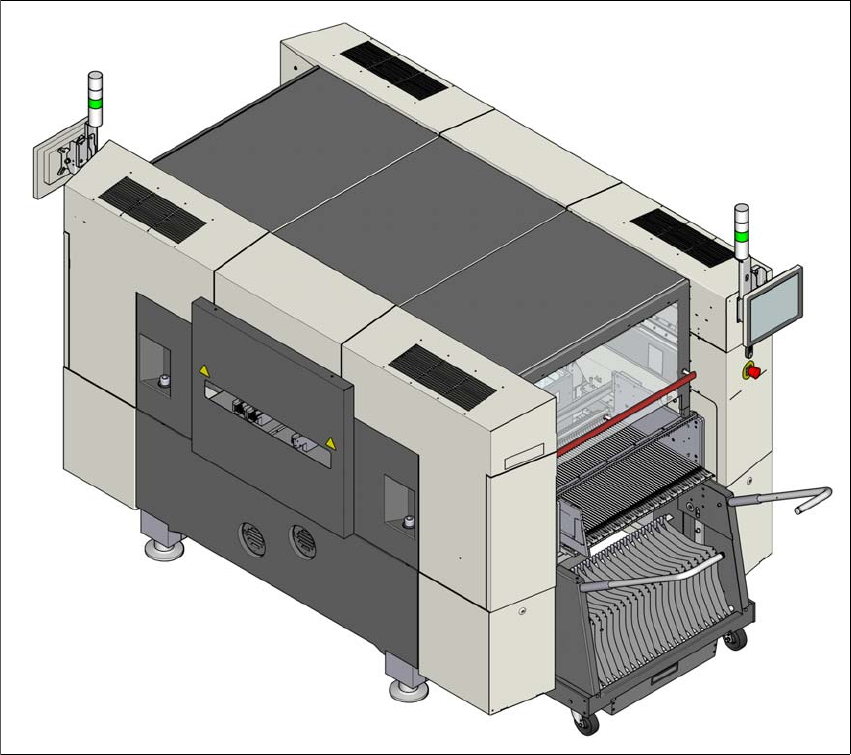

Ábra 1.2 - 1 SIPLACE SX1/SX2 V3 beültető automata
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 1 Bevezetés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 1.2 Áttekintés
21
1.2.2 SIPLACE SX1/SX2 V2
A SIPLACE SX1/SX2 V2-nél egy 15" LCD-képernyő van standard billentyűzettel.
1

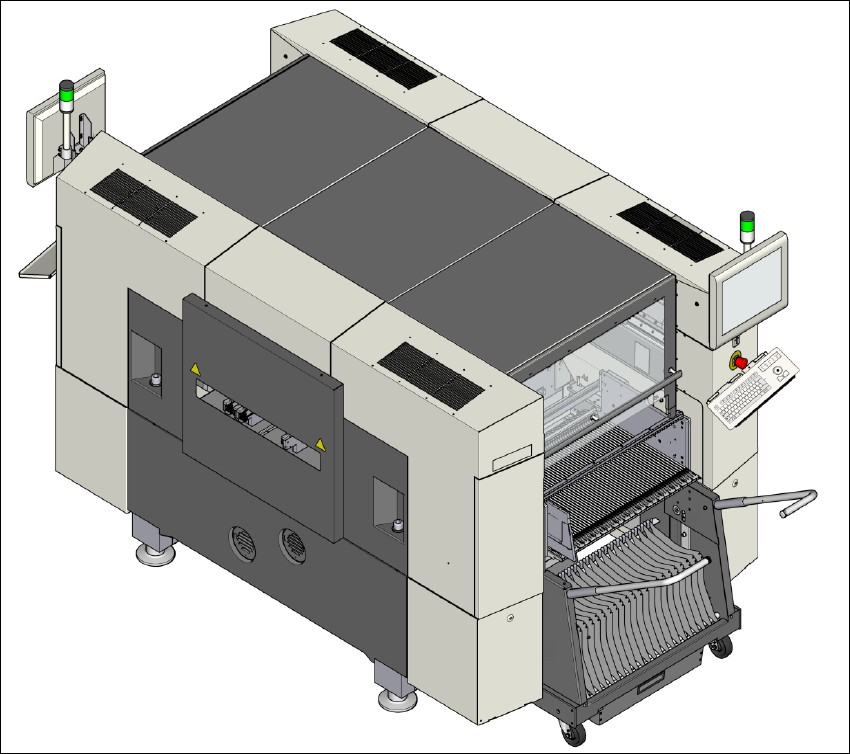

Ábra 1.2 - 2 SIPLACE SX1/SX2 V2 beültető automata
1 Bevezetés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
1.3 Beültetőautomata leírás A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
22
1.3 Beültetőautomata leírás
A SIPLACE SX1 és SX2 beültető automatákat a következők jellemzik:
– Rendkívüli precizitás,
– nagyfokú konfigurálási rugalmasság,
– a fej és portál moduláris szerkezete,
– High-End technológiás beültetési teljesítmény és
– széleskörű alkatrész spektrum, 03015-alkatrész max.
125 mm x 10 mm méretben.
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE SX1 beültető automata egy portállal, a SIPLACE SX2 pedig két portállal rendelkezik.
A SIPLACE esetében kifejlesztett a fej- és portálmodularitási elvnek megfelelően a beültetőfejek
és a portálok rövid időn belül egyszerűen kicserélhetők. A beültető fejek konfigurációjának átte-
kintése a 1.3.3
fejezetben a 26 oldalon olvashatók.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
A NYÁK-szállítás céljára a SIPLACE egyszeres szállítószalag és a rugalmas SIPLACE dupla
szállítószalag állnak rendelkezésre.
Az alkatrészek rendelkezésre bocsátása számára két szabad hely áll rendelkezésre, amelyek
akár 60 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel.
Alternatív megoldásként mindkét szabad helyre Waffle-Pack cserélő (WPC5 vagy WPC6) csatla-
koztatható. Ha az egyik szabad helyre WPC5/WPC6 van felszerelve, a másik szabad helyre 30
nyomvonallal rendelkező alkatrészkocsit kell állítani.
