Úgy állítsa be a külső acéllemez magasságát, hogy a terméktől függően ne legyen lehetsé-
ges a NYÁK-szállítószalagba alulról való benyúlás.
Úgy állítsa be a belső acéllemez magasságát, hogy a terméktől függően ne legyen lehetsé-
ges a NYÁK-szállítószalagba felülről való benyúlás.
A magasságot úgy kell beállítani, hogy az alkatrészeket tartalmazó nyomtatott áramköri lap
keresztülszállítása biztonságos legyen.
2
UTALÁS
A nyomtatott áramköri lap maximális magassága
Ehhez vegye figyelembe a nyomtatott áramköri lap legmagasabb alkatrészének ma-
ximális magasságát.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.6 Biztonsági berendezések
81
2.6.3 A beültető automata kapcsolói és gombjai
2.6.3.1 A kapcsolók és a nyomógombok helyzete a beültető automatán
2

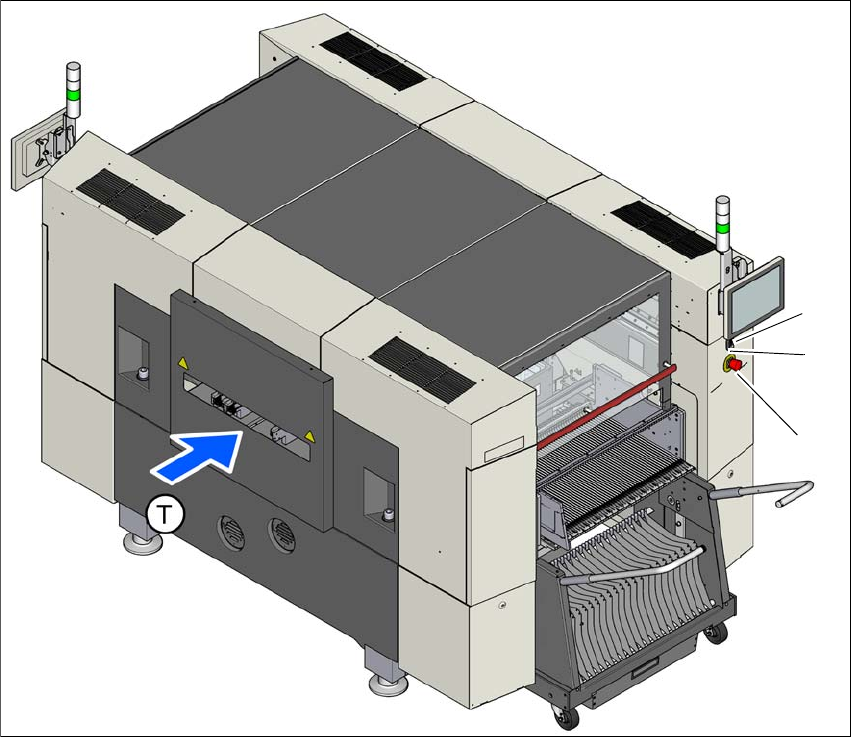

Ábra 2.6 - 4 A kapcsolók és gombok helyzete - a NYÁK-kiadási oldal nézete
(1) Főkapcsoló
(2) Indítógomb (fehér)
(3) Leállító nyomógomb (fekete)
(4) VÉSZ-LEÁLLÍTÓ nyomógomb
(T) NYÁK-szállítási irány
(2)
(1)
(3)
(4)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.6 Biztonsági berendezések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
82
2

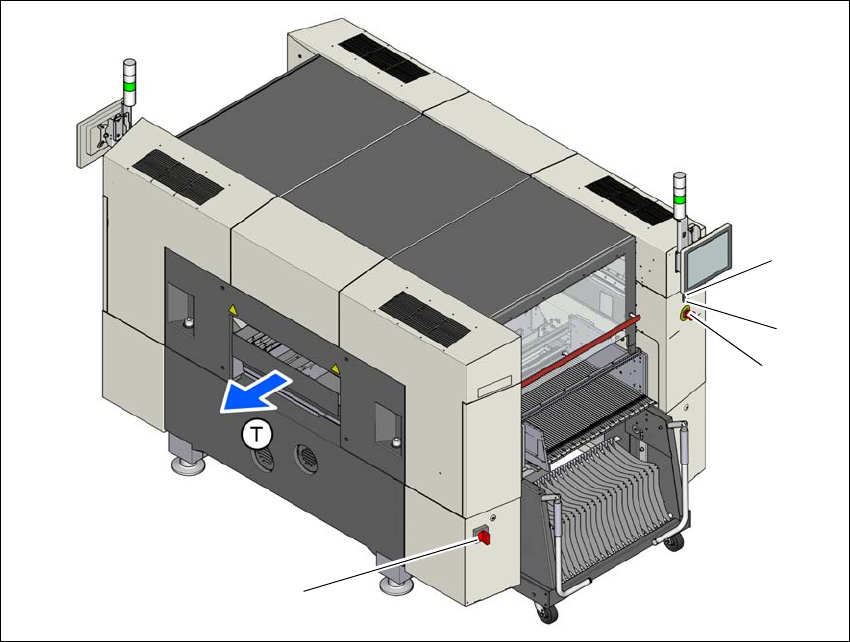

Ábra 2.6 - 5 A kapcsolók és gombok helyzete - a NYÁK-beadási oldal nézete
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Indítógomb (fehér)
(3) Leállító nyomógomb (fekete)
(T) NYÁK-szállítási irány
(2)
(1)
(3)
