Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásb ővítések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacser élő 297 6 6 Ábra 6.1 - 7 Pipettacserél ő a C&P/CPP fej számára - tár csere (…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
296
6.1.3 A C&P20 P / C&P20 P2 / CPP pipettacserélő felszerelése
A pipettacserélők mindig az alkatrészkocsi-behúzókészüléken vannak rögzítve.
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzókészülék felé
mutasson.
6
6.1.3.1 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
6
6
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.3.2 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 7. ábrán, a(z) 297. oldalon), a tárnak a gömbfejű kapcsok-
ról való oldásához (5. poz. a(z) 6.1 - 7
. ábrán, a(z) 297. oldalon). Emelje ki a tárat a tartóból.
FIGYELEM!
Vegyes elrendezésnél fej ütközésének veszélye!
Vegyes elrendezésnél fennáll a fej ütközésének veszélye.
Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó
pipettacserélőt szerelje fel.
UTALÁS
6
A tárakat a beültető automatán kívül töltse fel, és mindig csak komplett tárakat cse-
réljen ki.
VIGYÁZAT
A tárak feltöltése
Csak akkor töltse fel a tárakat, ha minden pipetta, ami a Collect&Place-fejnél talál-
ható, visszakerült a tárába.
UTALÁS
Beszorulási veszély!
Ha alkatrészek esnek a tárra, fennáll a zárólemez beszorulásának veszélye.
Kerülje el, hogy alkatrészek a tárakra essenek.
Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
297
6
6
Ábra 6.1 - 7 Pipettacserélő a C&P/CPP fej számára - tár csere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "Tár reteszelve" állásban
FIGYELEM!
Kiálló kar esetén a fej ütközésének veszélye
A tár fölé kiálló kar (1. tételszám a 6.1 - 7. ábrán) a beültetőfej ütközéséhez vezethet.
Ügyeljen arra, hogy a kar ne álljon ki a tár fölé.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
298
6
Helyezze fel a tárat a gömbfejű kapcsokra (5. tételszám a(z) 6.1 - 7. ábrán, a(z) 297. oldalon).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.3.3 Helyzetfelismerés
A pipettacserélő minden tára két jellel rendelkezik a helyzet meghatározásához.
6

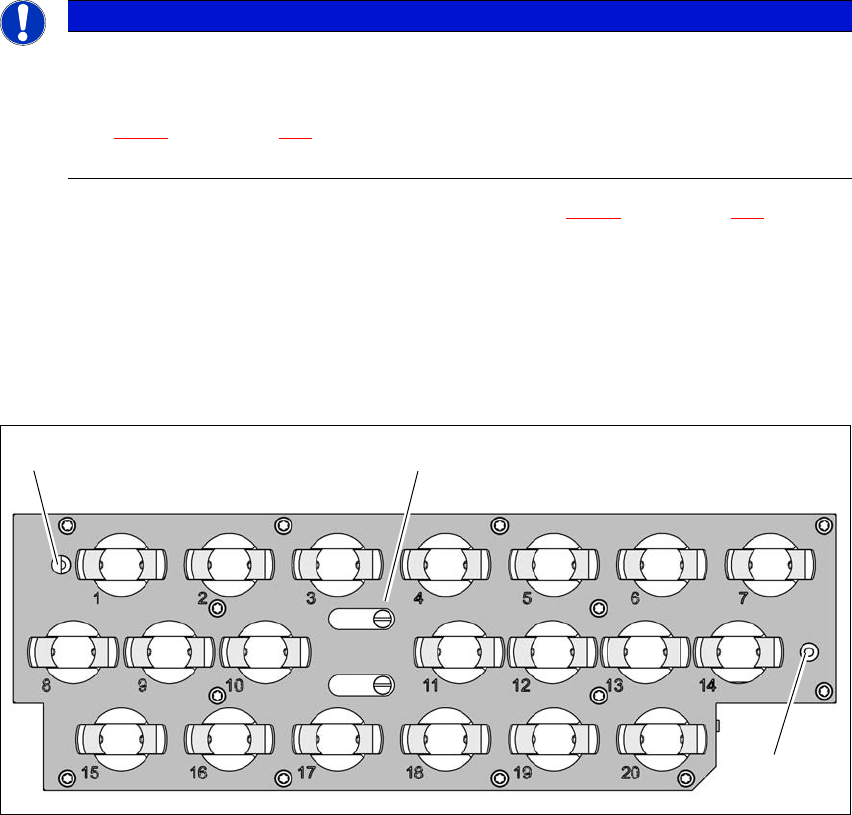

Ábra 6.1 - 8 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban
(2) Jelek a pozíció meghatározására
UTALÁS
6
Tolja a zárólemezt „Tár reteszelve” állásba.
Behelyezés előtt állítsa be a tárat úgy, hogy a hengere stiftek (2. és 6. tételszám a(z)
6.1 - 7
. ábrán, a(z) 297. oldalon) becsúszhassanak a központosító furatba és a nyúj-
tott lyukba.
(1)
(2)
(2)
