Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák 47 2.2.4 A figyelmeztető táblák je lentése és leírása (táblák felsze relése…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
46

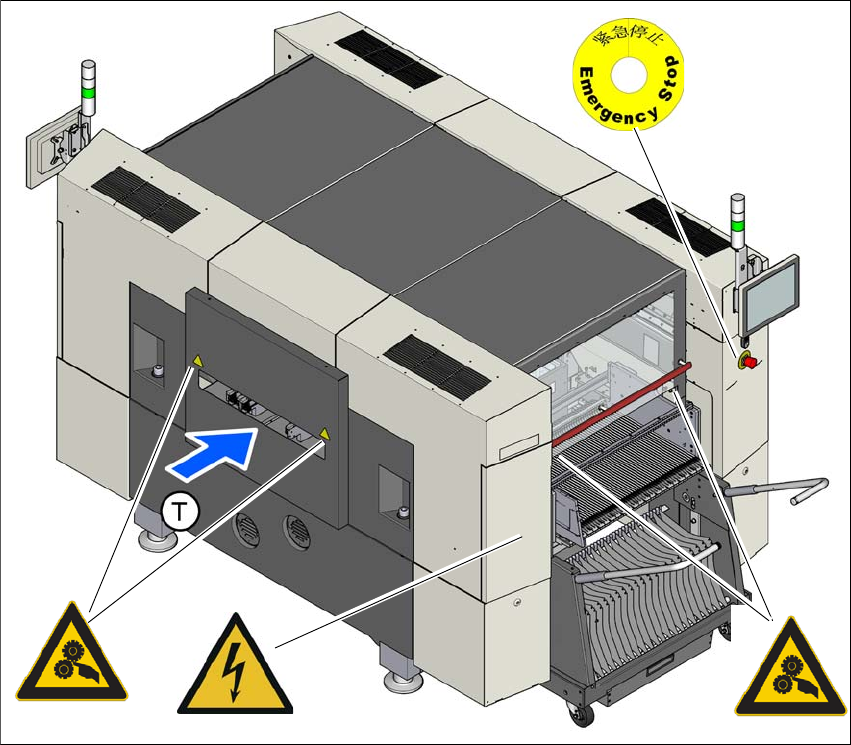

Ábra 2.2 - 4 Figyelmeztető táblák a beültető automatán - 2. hely - Kína számára felszerelt táblák
W 204-CN tételszám, cikkszám: 03149290-01
W 209-CN tételszám, cikkszám: 03149080 -01
W 012 tételszám, cikkszám: 03155378-01
(T) Nyomtatott áramköri laptovábbítási irány
W 204-CN
W 204-CN
W 209-CN
W 012
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
47
2.2.4 A figyelmeztető táblák jelentése és leírása (táblák felszerelése Kína szá-
mára)
A kínai ügyfeleink számára a következő táblák a standardtól eltérően vannak felszerelve (Rest of
world).
2.2.4.1 W 210-CN figyelmeztető tábla
2
W 209-CN tételszám. a(z) 2.2 - 3. ábrán a(z) 2.2 - 3. oldalon és a(z) 2.2 - 4. ábrán a(z) 2.2 - 4.
oldalon, cikksz. 03149080-01
(Darabszám beültető automatánként: 2)
2.2.4.2 W 204-CN figyelmeztető tábla
2
W 204 tételszám a(z) 2.2 - 3. ábrán a(z) 45. oldalon és a(z) 2.2 - 4. ábrán a(z) 46. oldalon,
cikksz. 03149290-01 (darabszám beültető automatánként: 8)
2
2
2
2
2
2
Figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ nyomógombon
2
2
2
Figyelmeztetés kézsérülésekre
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő beültető automatába.
Ne nyúljon a szomszédos beültető automata belterébe.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
48
2.2.4.3 W 004-CN figyelmeztető tábla, lézer szöveges táblával
2
W 004-CN tételszám a(z) 2.2 - 3. ábrán a(z) 45. oldalon, cikksz. 03155348-01 (darabszám beül-
tető automatánként: 1)
Lézer szöveges tábla a(z) 2.2 - 3
. oldalon, a(z) 45. oldalon, cikkszám: 03155432-01 (darabszám
beültető automatánként: 1)
2
