Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.3 Az optikai rendszerek osztályozása 67 2.3.2 A kamerarendszerek osztályozása 2.3.2.1 Világos le d…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.3 Az optikai rendszerek osztályozása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
66
2.3 Az optikai rendszerek osztályozása
2.3.1 A teljes gép osztályozása
2
2.3.1.1 Lézerosztályozás
A következő szerkezeti egységek a 2. kockázati osztályba tartoznak:
2
A következő szerkezeti egységek a 3B lézerosztályba tartoznak:
2
Az üzemkész beültető automata a 2. kockázati osztályba van besorolva.
A kockázati osztályokat az IEC 60825-1: 2014 szerint állapították meg.
Szerkezeti egység Adatok
AR-érzékelő a SpeedStar-on Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 635 nm
AR-érzékelő a MultiStar CPP-nél Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 635 nm
Fénysorompó az NYÁK-szállítónál Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 650 nm
1D áramköri lap vonalkódolvasó
(Datalogic DS1500)
Maximális optikai kimeneti teljesítmény: --
Hullámhossz: 658 nm
Szerkezeti egység Adatok
3D koplanaritási lézermodul Maximális optikai kimeneti teljesítmény: 60 mW
Hullámhossz: 670 nm
Ehhez lásd a(z) 6.7
3D koplanaritási lézermodul.
fejezetet, 320
. oldal.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.3 Az optikai rendszerek osztályozása
67
2.3.2 A kamerarendszerek osztályozása
2.3.2.1 Világos leddel felszerelt kameratípusok - 1. kockázati csoport
A következő kamerákba világos LED-ek vannak beépítve. Ezek az IEC 62741 szerint az 1. koc-
kázati csoportba vannak besorolva.
– AR-kamera típus: 30 és 45 a SIPLACE MultiStar (CPP) számára
– AR-kamera típus: 23 és 41 a SIPLACE MultiStar (C&P20 P) számára
– Stacionárius AR-kamera típus: 25 és 33 a SIPLACE MultiStar (CPP) és SIPLACE TwinStar
számára
– NYÁK-kamera típus 28
2
2.3.2.2 Kék leddel felszerelt kameratípusok - 2. kockázati csoport
A következő kamerákba kék ledek vannak beépítve. Ezek az IEC 62741 szerint a 2. kockázati
csoportba vannak besorolva.
– AR-kamera típus: 48 a SIPLACE MultiStar (C&P20 P2) számára
2
UTALÁS
1. kockázati osztály
Ne nézzen az üzemkész kamerába!
2
2. kockázati osztály
Az
ultravilágos kék ledekkel felszerelt kamerából veszélyes sugár-
zás jöhet.
Ne nézzen az üzemkész kamerába!
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.4 Biztonsági utasítások a beültető automata szállításához A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
68
2.4 Biztonsági utasítások a beültető automata szállításá-
hoz
2

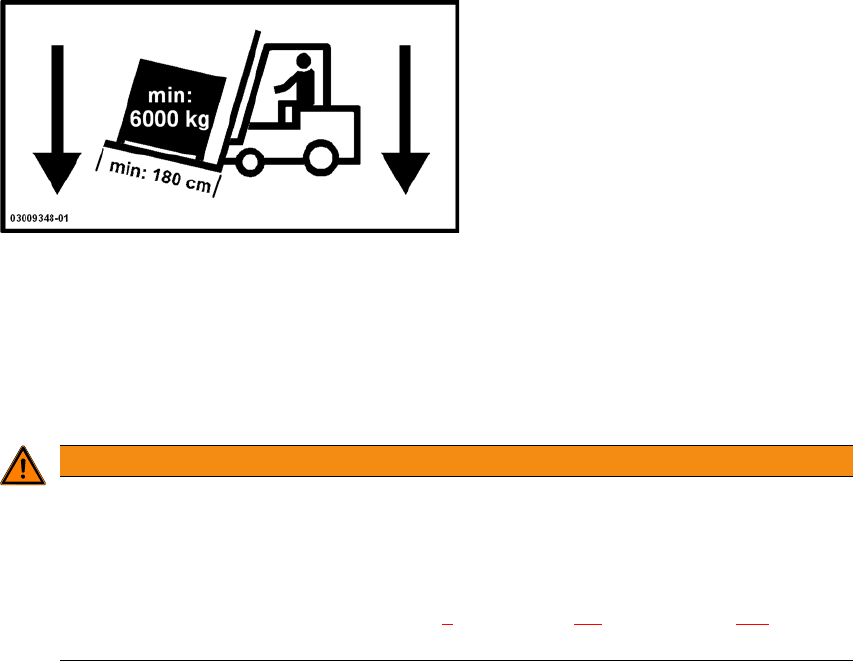

A beültető automata szállítására a következő specifikációnak megfelelő villástargoncát használ-
jon:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm
2
2
FIGYELEM!
Borulásveszély!
Amennyiben a villástargonca szükséges specifikációját nem tartják be, borulásveszély áll
fenn.
A szállításhoz csak a meghatározott villástargoncát használja.
A beültető automata szakszerű szállítása a 4
fejezetben, a 4.1 szakaszban, a 185. oldalon
van leírva.
