Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásb ővítések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacser élő 303 6.1.4.4 Szerelés A pipettacserélő az alkatrészko csi-behúzókészü léken v…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
302
6.1.4.3 A SIPLACE TwinStar-hoz tartozó pipettacserélő helyzete
6
Ábra 6.1 - 11 A SIPLACE TwinStar-hoz tartozó pipettacserélő helyzete - példa
6
(1) Alkatrészkocsi 60 a belső pozíción
(2) Alkatrészkocsi 30 a külső pozíción
(PPW) Pipettacserélő
(PA) Beültetőterület
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
303
6.1.4.4 Szerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6

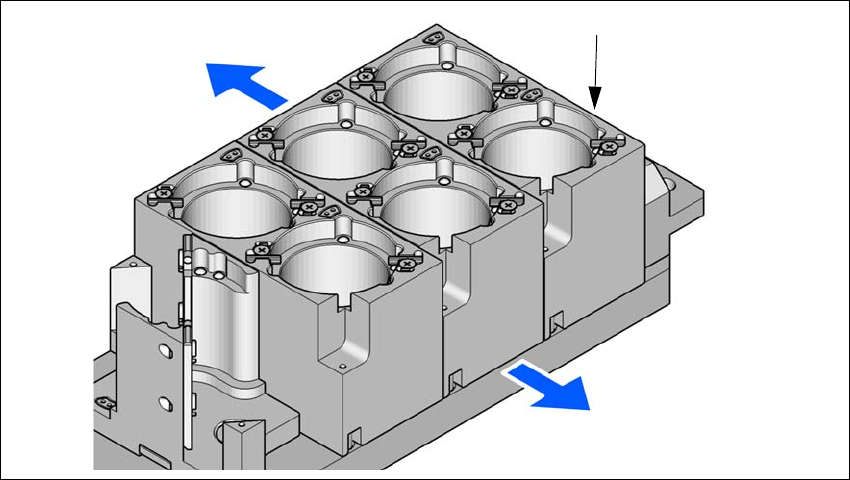

Ábra 6.1 - 12 Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
6
Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
6.1.4.5 Különleges pipetták
A SIPLACE beültető automaták a standard SMT-spektrum szerinti alkatrészeket dolgoznak fel.
ASM folyamatosan fejleszt ki speciális pipettákat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacse-
rélők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A speciális tárak és megfogók gyártásával kapcsolatban kérjük, vegye fel a kapcsolatot az ASM
céggel.
6.1.4.6 Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
A SIPLACE TwinStar számára felszerelhető selejtalkatrész gyűjtőtartály. A Finepitch érzékelő mo-
dul mellett helyezkedik el.
(1)
(2)
(3)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.2 Nyomtatott áramköri lap vonalkódolvasó A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
304
6.2 Nyomtatott áramköri lap vonalkódolvasó
6.2.1 Leírás
A NYÁK vonalkódolvasó a nyomtatott áramköri lapon levő vonalkód automatikus leolvasására és
dekódolására szolgál. A NYÁK vonalkódolvasó a beültető automata beviteli oldalán a NYÁK szál-
lítómodulon egy bemeneti szalag hosszabbítására van felszerelve. A vonalkód elhelyezkedésétől
függően a vonalkódolvasó úgy szerelhető fel, hogy a vonalkódokat a nyomtatott áramköri lap szál-
lítási irányához viszonyítva hosszában vagy keresztben olvassa le.
Egyszeres szállítószalagnál két nyomtatott áramköri lap vonalkódolvasót lehet hozzászerelni.
Ezek a nyomtatott áramköri lapok felső- és alsó oldalát tudják szkennelni.
Dupla szállítószalagnál négy nyomtatott áramköri lap vonalkódolvasót lehet hozzászerelni. Ezek
a nyomtatott áramköri lapok felső- és alsó oldalát tudják szkennelni mindkét szállítási nyomvona-
lon.
A következő vonakódolvasó áll rendelkezésre:
– 2D nyomtatott áramköri lap kódolvasó
Ez a kódolvasó vonalkódokat és mátrixkódokat olvas. A mátrixkódokat többnyire akkor al-
kalmazzák, ha a vonalkód címke számára kevés a hely.
6
6.2.2 Műszaki adatok - 2D-kódolvasó
6
Méretek (H x Sz x M)
55 x 42 x 22 mm
3
Súly 125 gramm
2D kódfajták ECC 0, 50, 80, 100, 140 és 200 adatmátrix
ECC200 adatmátrix
QR kód, MicroQR kód
Vonalkód hossza
Egyszeres szállítószalag
Dupla szállítószalag, aszinkron
Dupla szállítószalag, szinkron
max. 40 jel
max. 40 jel
max. 40 jel
Adatport RS232, USB 2.0
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 5 V- ... 24 V-
