2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 k iadás 2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás : 12/2020 44 2.2.2.5 Figyelmeztető tábla, W 210 2 W 210 poz. a(z) 2.2 - 1 . ábrán a…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
43
2.2.2.3 Figyelmeztető tábla, W 024
2
W 024 poz. a(z) 2.2 - 2. ábrán a(z) 41. oldalon és a(z) 2.2 - 2. ábrán a(z) 41. oldalon, cikksz.
03155346-01
(Darabszám beültető automatánként: 8)
2.2.2.4 Figyelmeztető tábla, W 012
2
W 024 poz. a(z) 2.2 - 2. ábrán a(z) 41. oldalon és a(z) 2.2 - 2. ábrán a(z) 41. oldalon, cikksz.
03155378-01 vagy
W 024 poz. a(z) 2.2 - 3
. ábrán a(z) 45. oldalon és a(z) 2.2 - 4. ábrán a(z) 46. oldalon, cikksz.
03155378-0
(Darabszám beültető automatánként: 3)
2
2
2
Figyelmeztetés kézsérülésekre
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő beültető automatába.
Ne nyúljon a szomszédos beültető automata belterébe.
Veszélyes feszültségek!
A megjelölt alkatrészek kikapcsolt főkapcsoló és kihúzott dugasz
esetén is eleinte még hálózati feszültség alatt állnak.
A burkolat kinyitása előtt válassza le a beültető automatát a háló-
zatról.
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
44
2.2.2.5 Figyelmeztető tábla, W 210
2
W 210 poz. a(z) 2.2 - 1. ábrán a(z) 40. oldalon és a(z) 2.2 - 2. ábrán a(z) 41. oldalon, cikksz.
03009350-01
(Darabszám beültető automatánként: 2)
2.2.2.6 Figyelmeztető tábla, W 209
2
W 209 poz. a(z) 2.2 - 1. ábrán a(z) 40. oldalon és a(z) 2.2 - 2. ábrán a(z) 41. oldalon, cikksz.
03009349-01
(Darabszám beültető automatánként: 2)
2
2
2
2
2
2

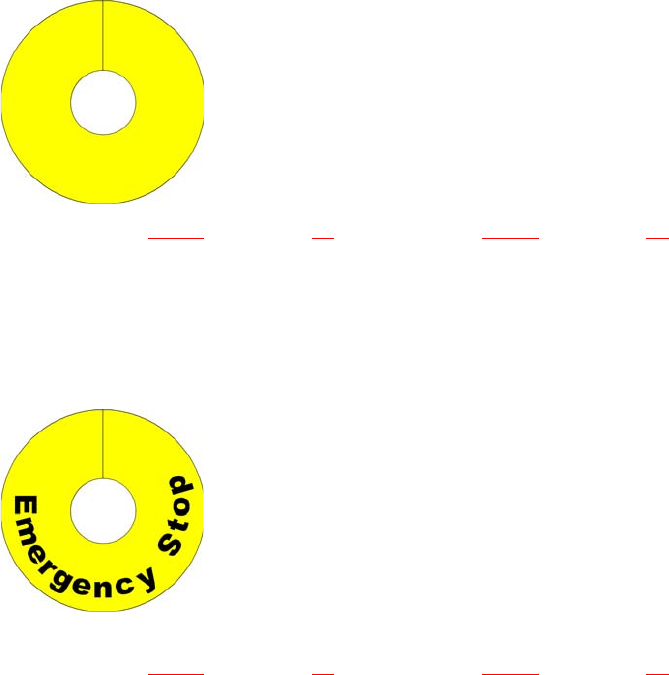

Figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ nyomógombon
2
2
2
2
2
2
2
2
2
2
Ausztrália, Kanada, Mexikó és az USA esetében a
VÉSZ-LEÁLLÍTÓ taszternél található sárga gyűrű he-
lyett a toldalékra ragasztanak W209 figyelmeztető táb-
lát.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
45
2.2.3 Figyelmeztető táblák a beültető automatán (táblával felszerelés Kína szá-
mára)
Ábra 2.2 - 3 Figyelmeztető táblák a beültető automatán - 1. hely - Kína számára felszerelt táblák
M 002 tételszám, cikkszám: 03155798-01
W 204-CN tételszám, cikkszám: 03149290-01
W 209-CN tételszám, cikkszám: 03149080 -01
W 012 tételszám, cikkszám: 03155378-01
. W 004-CN tételszám, cikkszám: 03155348-01
(1) Lézer szöveges tábla, cikkszám: 03155432-01
(T) Nyomtatott áramköri laptovábbítási irány
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
