5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE S X1/SX2 V2 és V3 kiadás 5.15 A lkatrés zkocsi fe l-, ill. lecsatolása A SR.713.1 jelű szoft ververziótól Kiadás: 12/2020 288 5 Ábra 5.15 - 6 Alkatrészkocsi …
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.15 Alkatrészkocsi fel-, ill. lecsatolása
287
5
A finombeállításra szolgáló magasságállítás segítségével korrigálható az AR-kocsi magas-
sága. Az ütközőhasáb és a szögvas felülete nem érintkezhet szorosan.
5
5
5
Az állomásszoftver alapnézetében válassza ki a Szállítómodul... ikont és az
Helyek ikont.
Kattintson a ikonra az adott hely reteszeléséhez és várja meg, amíg a kocsi teljesen
csatlakozik. További információk az állomásszoftver online súgójában találhatók.
Tolja fel a hüvelyeket a két fogantyún és fordítsa el a fogantyúkat lefele.
UTALÁS
Zárja le a védőburkolatokat, mivel a felcsatlakoztatás csak lezárt védőburkolatnál le-
hetséges.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.15 Alkatrészkocsi fel-, ill. lecsatolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
288
5

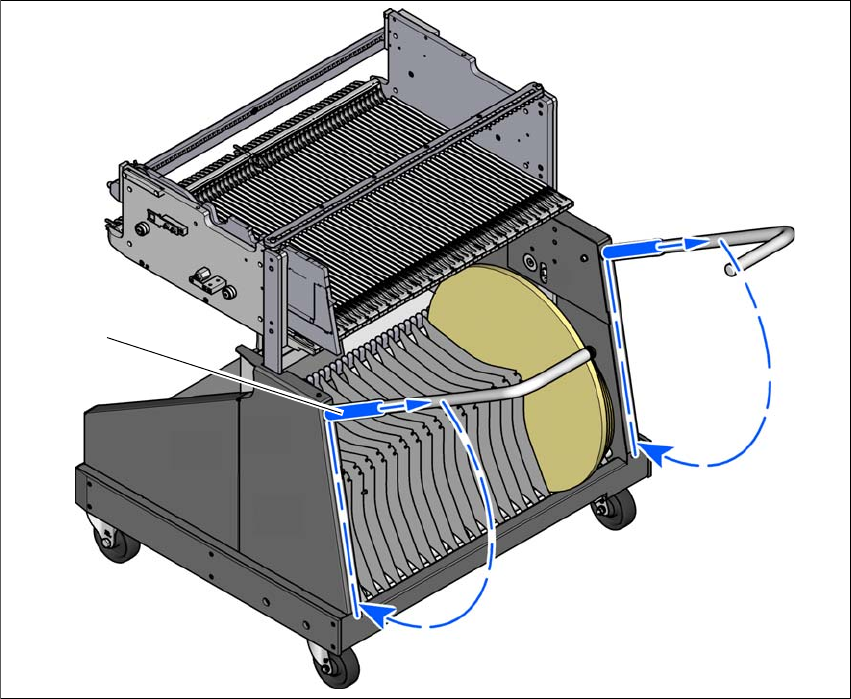

Ábra 5.15 - 6 Alkatrészkocsi - fogók lefelé fordítása
(1) A hüvelyt tolja felfelé
(2) A fogót hajtsa le
(1)
(2)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
289
6 Állomásbővítések
A mindenkori konfigurációs lehetőségekre és opciókra vonatkozóan, kérjük nézze meg a
SIPLACE beültető automaták mindenkori specifikációját.
6
6.1 Pipettacserélő
A tárak egy közös tartón helyezkednek el. Két hengeres szeggel vannak központosítva és 4 göm-
bfejes kapoccsal vannak rögzítve. Minden táron két jel található, ezekkel történik a pontos pozíció
meghatározása. A tárak megfelelő elhelyezkedését a pipettacserélő alaptestén mikrokapcsolók
felügyelik annak érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlege-
sen magasra nyúló tárral. Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy
nem megfelelően elhelyezett tár esetén leállítja a beültető automatát.
UTALÁS
A SIPLACE Smart Pin Support opció használatával lecsökken a pipettacserélő-tárak
maximális száma
