6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.10 Stacionárius kamerák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
326
6.10 Stacionárius kamerák
6.10.1 AR-kamera stacionárius P&P, 25 GigE típus (FC-kamera)
Cikkszám 03222727-xx, Stacionáris AR-kamera, 25 GigE típus
6

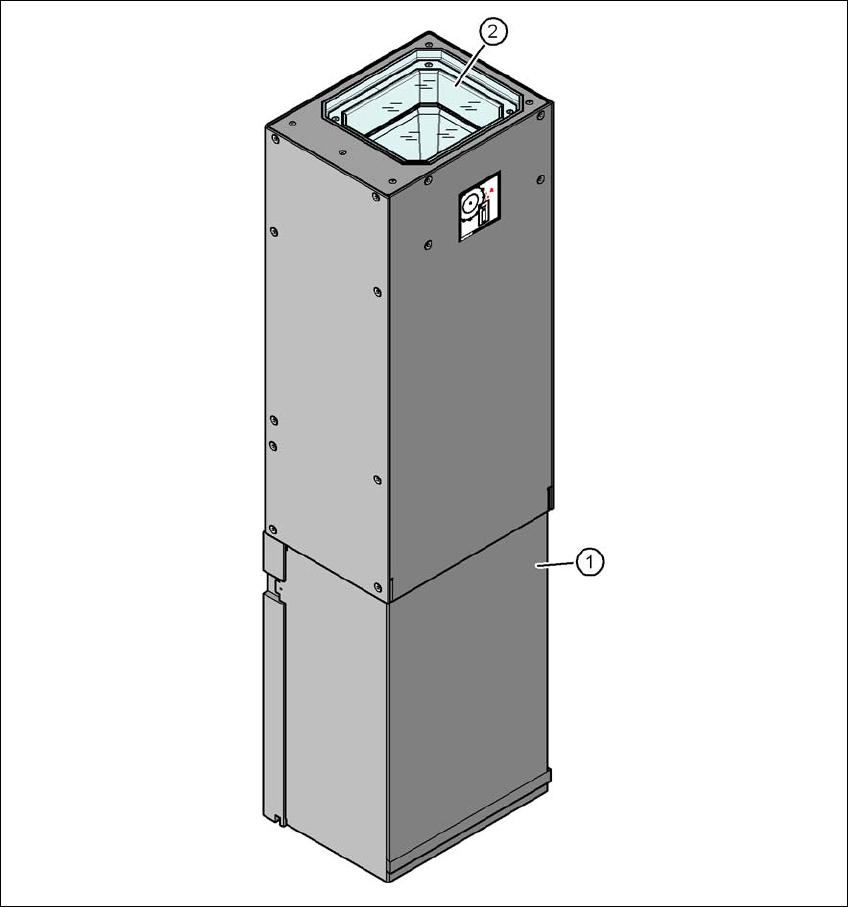

Ábra 6.10 - 1 Stacionárius AR-kamera, P&P, 25 típus, GigE (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
6.10.1.1 Biztonsági utasítások
6
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültetőfejet TwinStar-ról MultiStar-ra cseréli, a stacionáris alkatrészkamerát az
alsó helyzetbe kell felszerelni.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.10 Stacionárius kamerák
327
6.10.1.2 Műszaki adatok
6
AR-méretek 0,2 mm x 0,2 mm - 16 mm x 16 mm az alkatrész egyszeres mérése
esetén
AR-spektrum 0402 ... SO, PLCC, QFP, foglalat, csatlakozódugó, BGA, különleges
alkatrészek, Bare Die, Flip-Chip, Shield
Min. lábraszter 0,25 mm
Min. lábszélesség 0,1 mm
Min. gömb-raszter 0,14 mm
Min. gömb-átmérő 0,08 mm
Látómező 19,4 mm x 19,4 mm
Megvilágítás módja Felülvilágítás (6 szabadon programozható szint)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.10 Stacionárius kamerák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
328
6.10.2 AR-kamera stacionáris P&P, 33 GigE típus
Cikkszám 00588100-xx Stacionáris kamera a CPP-fejhez, típus: 33 GigE
6
Ábra 6.10 - 2 Stacionáris, P&P, 33 GigE típus, AR-kamera felépítése
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
