4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX 1/SX2 V2 és V3 kiadás 4.5 A hulladékheveder-vezető csato rna beállítása az alkatrészma gasághoz A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 224 4.5 A…

Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés

A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.4 Az alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz

223

4.4.1 Figyelmeztető utasítások

4.4.2 Szerszámok és segédeszközök

Az alkatrészkocsi magasságállításához a következő szerszámokra és segédeszközökre van

szükség:

– Szerelési segédeszköz (cikksz. 03015976-xx)

– Emelőszerkezet az alkatrészkocsi-asztal megemelésére, teherbírás legalább 80 kg

4.4.3 Alkatrészkocsi magasságának módosítása

 Rögzítse a szerelési segédeszközt az AR-asztalon a két M8 x 50 méretű imbuszcsavarral.

Két különböző furat áll rendelkezésre a 60-as alkatrészasztalhoz és a 30-as alkatrészasztal-

hoz.

 Akassza be a fülbe az emelőberendezés kampóját.

 Lazítsa ki a rögzítőcsavarokat, és emelje az AR-asztalt a kívánt pozícióba.

 Szerelje be a rögzítőcsavarokat és húzza meg őket.

FIGYELEM!

Az alkatrészkocsi magasságát csak arra jogosult személy végezheti!

Az AR-kocsimagasság állítása csak az ASM cég technikusainak vagy szakképzett sze-

mélyeknek engedélyezett.

 Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.

 Ha az alkatrészasztal magasságát állítani kívánja, vegyen le minden szállítót az al-

katrész asztalról.

FIGYELEM!

Sérülésveszély!

Az alkatrészasztal felemelése és lesüllyesztése alakváltozásokhoz vezethet.

 Vegye le az összes szállítót az alkatrészasztalról.

 A magasságállításhoz szerelje fel a szerelési segédeszközt az alkatrészasztalra.

4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás

4.5 A hulladékheveder-vezető csatorna beállítása az alkatrészmagasághoz A SR.713.1 jelű szoftververziótól Kiadás: 12/2020

224

4.5 A hulladékheveder-vezető csatorna beállítása az

alkatrészmagasághoz

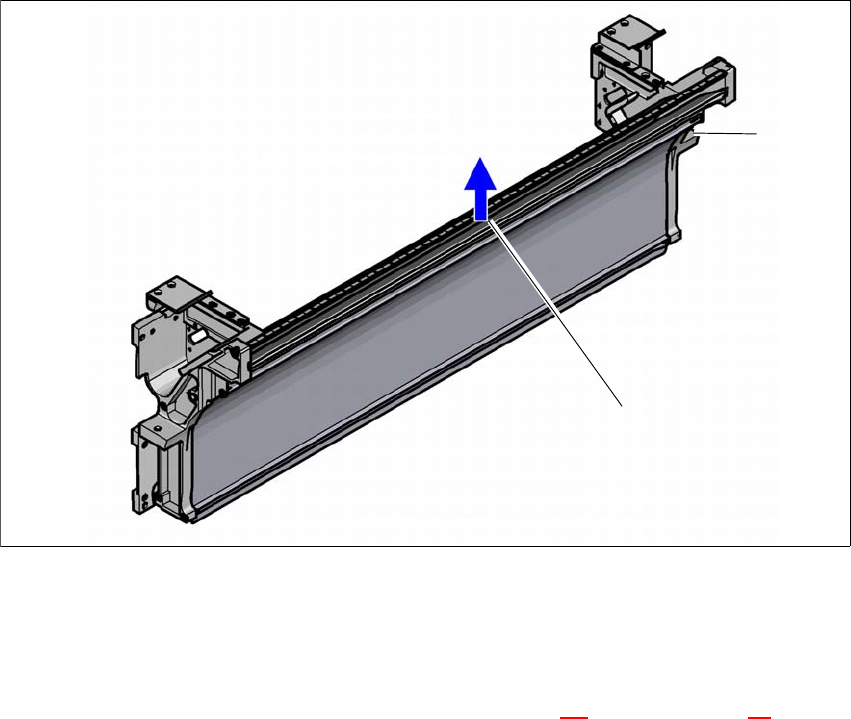

Ha olyan szállítókat alkalmaz, amelyek 12 mm-nél nagyobb zsebmagasságú hevedereket dolgoz-

nak fel, akkor el kell távolítani az elválasztólemezt

(1).

(1) Elválasztólemez ha a heveder > 12 mm leszerelhető

(2) Rögzítőcsavarok

 Az elválasztólemez leszereléséhez a főkapcsolóval kapcsolja ki a beültető automatát.

 Válassza le a beültető automatát az elektromos áram- és a sűrítettlevegő-ellátásról.

 Biztosítsa a beültető automatát visszakapcsolás ellen, a(z) 2.9 szakaszban, a(z) 99. oldalon

leírtak szerint.

 Levegőztesse ki a sűrítettlevegő-vezetéket és a hevedervágó készüléket:

 Ha van egy levegőztetőszelep (csak SIPLACE SX1/SX2 V3), nyissa ki a levegőztetősze-

lepet.

 Ha nincs levegőztetőszelep (SIPLACE SX1/SX2 V2 és korábbi verziók), húzza le a ki-

sebb tömlők valamelyikét a hevedervágó készülék T-idomáról.

 Várakozzon, amíg a vágóberendezés üzemi nyomása 0 MPa-ra nem süllyed.

 Oldja ki a rögzítőcsavarokat.

 Húzza ki az elválasztólemezt.

(1)

(2)

Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés

A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.6 A beültető automata üzembe helyezése

225

4.6 A beültető automata üzembe helyezése

4.6.1 A beültető automata üzembe helyezése az ügyfélnél

 Ellenőrizze az összes szerkezeti csoport rögzítését.

 Távolítsa el a szállítási biztosítókat (lásd a(z) 4.3.10. szakaszt, az 221. oldalon).

 Az X/Y-tengelyek lineáris vezetősínjeit törölje le egy szöszmentes kendővel. Ehhez ne hasz-

náljon

semmilyen oldószert (lásd a(z) 4.3.11 szakasz, a(z) 221. oldalon).

 Csatlakoztassa az áram és a sűrített levegő tápvezetékeket. Eközben ügyeljen arra, hogy a

tápvezetékek ne jelentsenek botlásveszélyt. A tápvezetékeket lehetőleg a beültető automata

alá fektessék.

 Kapcsolja be a beültető automatát és vizsgálja meg a biztonsági berendezések működését,

mint például a VÉSZ ÁLLJ kapcsoló, a fedők és az AR-kocsik helyzetkapcsolói.

 Végezzen egy referenciára járatást.

 Végezze el a beültető automata első kalibrálását (lásd a(z) 4.6.1.1. szakaszt, a(z) 226. olda-

lon).

 A számítógépen töltsön be egy tételt és tesztelje.

 Ellenőrizze a beültető automata nullapontját egy 3 - 4 órás bejáratási idő után.

 Az ügyfél beültetőprogramja alapján az ügyfél kezelőszemélyzetével együtt szerelje fel a

szállítókat.

 Vezesse be őket a szállítók kezelésébe a JobGuide alapján.
