Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásb ővítések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.4 Waffle-Pack -váltó (WPC5/WPC6) 311 6.4.6 A WPC5/WPC6 mozgatási sugara 6 Ábra 6.4 - 2 A WPC5/…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.4 Waffle-Pack-váltó (WPC5/WPC6) A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
310
6.4.5.2 Elektromos csatlakozási értékek
6
6.4.5.3 Megengedett környezeti hatások
6
Csatlakozási feszültség 3 x 200 V~ ± 5 %; 50/60 Hz (Japán)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Európa)
3 x 415 V~ ± 5 %; 50/60 Hz
Névleges látszólagos teljesítmény 1,5 kVA
Névleges hatékony teljesítmény 1,0 kW
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 - 75%
(A középérték nem nagyobb, mint 45 %, így a kondenzáció
a Waffle-Pack-váltónál mindenképpen ki van zárva.)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.4 Waffle-Pack-váltó (WPC5/WPC6)
311
6.4.6 A WPC5/WPC6 mozgatási sugara
6

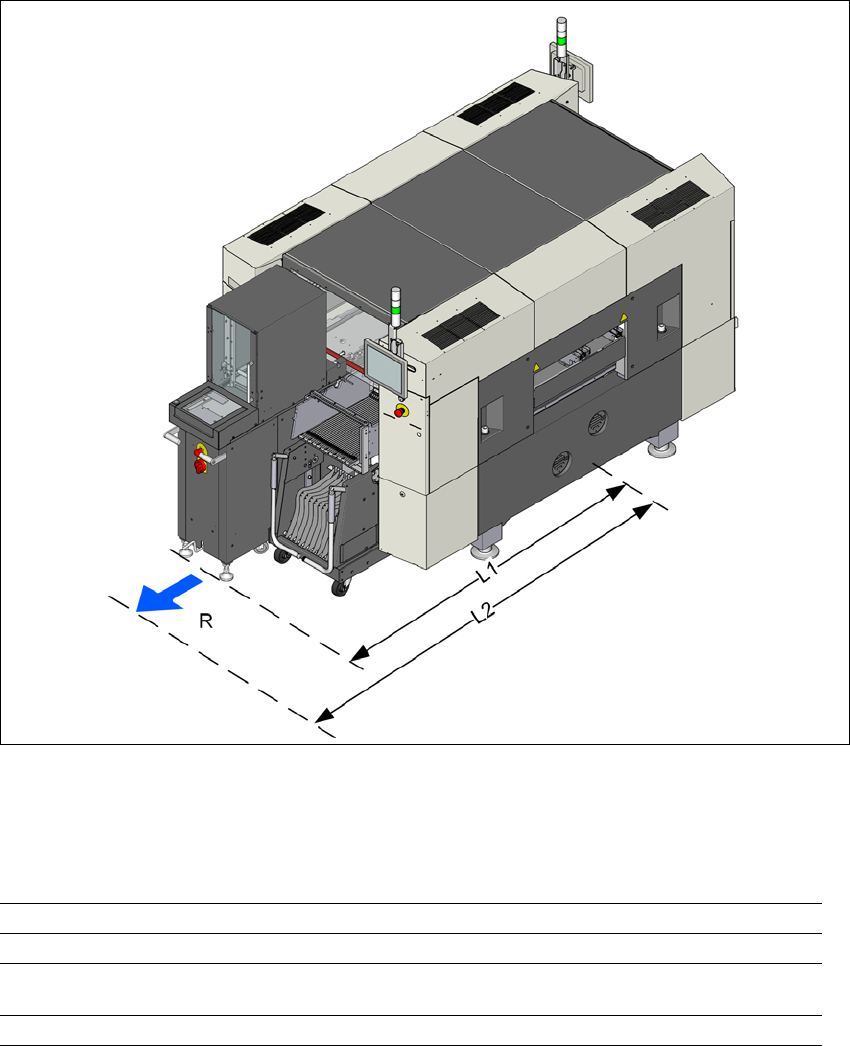

Ábra 6.4 - 2 A WPC5/WPC6 mozgatási sugara az SX1/SX2 beültető automatáknál
A WPC5/WPC6 R mozgatási sugara SX1/SX2 beültető automatáknál a következő:
6
6.4.7 Telepítési utasítások a WPC5/WPC6-hoz
A WPC5/WPC6 az SX beültető automaták bal oldalán (1. vagy 2. hely) csatlakoztatható fel.
1. hely 2. hely
R mozgatási sugár 750 mm 750 mm
L1 távolság: Gép közepe az
WPV külső szélétől
1860 mm 1860 mm
L2 távolság: Gép közepe a faltól 2610 mm 2610 mm
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.4 Waffle-Pack-váltó (WPC5/WPC6) A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
312
6.4.8 Méretek WPC5/WPC6-al
6

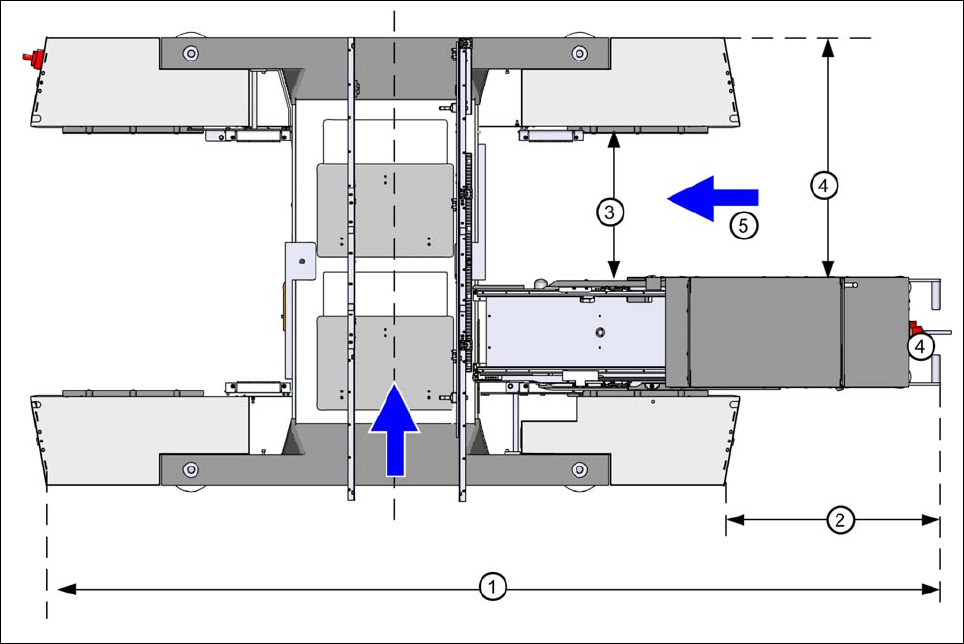

Ábra 6.4 - 3 Az SX beültető automata méretei WPC5/WPC6-tal
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Hely a 30 nyomvonalas alkatrészkocsi részére
