4.2.3.2 A hálózati ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a hálózati ellátás az előírt specifikációnak (lásd a táblázatot a 3.4 fe-
jezetben, a 109
. oldalon).
4
VESZÉLY
Életveszélyes feszültségek a biztonsági lekapcsolás (CSB) fedője alatt!
A fedő alatt olyan alkatrészek találhatók, amelyek kikapcsolt beültető automata és kihú-
zott hálózati csatlakozó mellett is egy bizonyos ideig életveszélyes feszültségeket vezet-
nek. A hálózati dugasz kihúzása után várjon 5 percet, míg a kondenzátorok kisülnek.
Soha ne nyissa ki a fedőket.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
UTALÁS
Csúcsterhelések az áramellátásban
Az áramellátásban bizonyos műszaki feltételek esetén csúcsterhelés lép fel.
Adott esetben kérjük, tisztázza energiaszolgáltatójával a hálózati ellenállás értékét.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.2 A felállítási hely infrastruktúrája A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
198
4.2.3.3 Hálózati csatlakozás - specifikáció
A beültető automata hálózati csatlakozókábele számára következő konfigurációk lehetségesek:
(1)
Hálózati csatlakozókábel nélkül
(2) 5x 4 mm² CEKON-dugasszal, piros 16A (az IEC 60309 szerint)
3 x 380 V~ -tól 3 x 415 V~-ig ± 10 %, 50/60 Hz hálózati feszültséghez
(3) 5 x 4 mm² dugasz NÉLKÜL 3 x 200 V~ -tól 3 x 220 V~-ig ± 10 %; 50/60 Hz, vagy 3 x 380 V~
-tól 3 x 415 V ± 10 % ig terjedő, 50/60 Hz hálózati feszültség
A vezetékerek színkódja a berendezés rendeltetési helyétől (országától) függ.
4
4
FIGYELEM!
A hálózati tápkábel keresztmetszete és hossza
A hálózati tápkábel hossza és keresztmetszete befolyásolja a
beültető automata Short-
Circuit-Current-Rating (SCCR) -jét.
A hálózati tápkábel cseréjekor nem szabad sem az erek keresztmetszetét megnövelni,
sem pedig a vezeték hosszát lerövidíteni.
FIGYELEM!
A villamos vezetékek egyértelmű jelölése!
Az egyes beültető automaták és a telepített opciók elektromos vezetékeit egyértelműen
meg kell jelölni és kétséget kizáróan hozzájuk kell rendelni.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.2 A felállítási hely infrastruktúrája
199
4.2.3.4 Hálózati csatlakozás - Hálózati csatlakozókábel NÉLKÜL (1. konfiguráció)
A beültető automatáknak nincs hálózati csatlakozókábele. A hálózati csatlakozókábelt az áramel-
látó fiók hálózati csatlakozókapcsaira (X94) lehet rákötni.
4
4
4

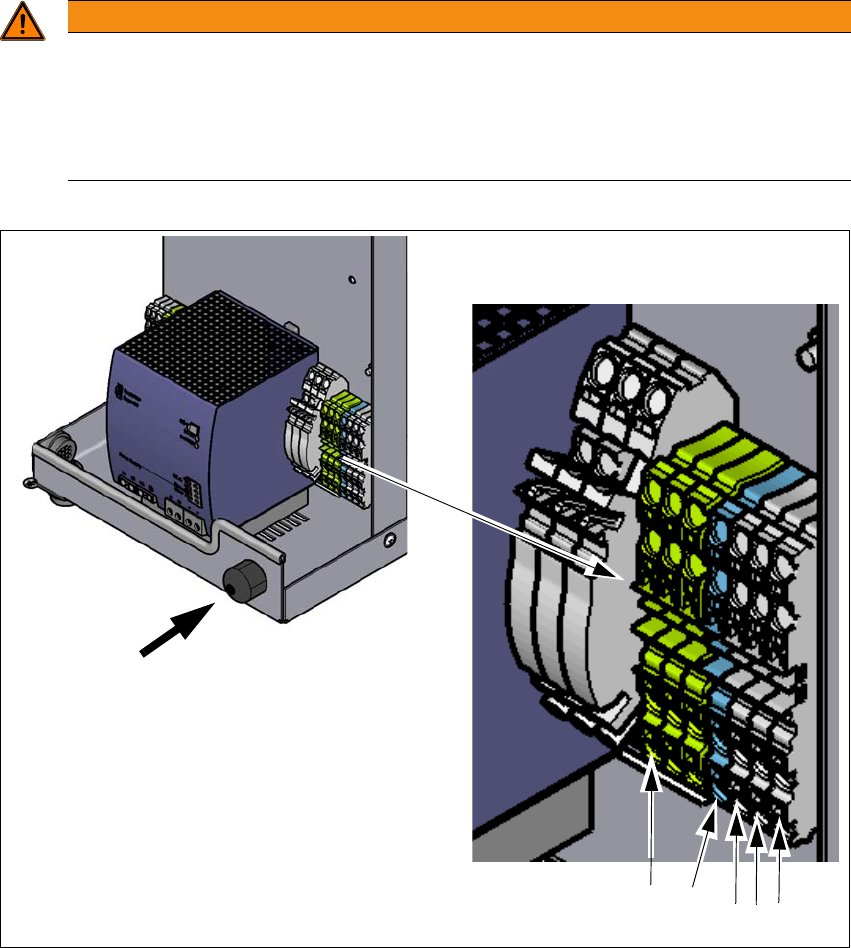

Ábra 4.2 - 4 Kapocsmező a hálózati csatlakozókábel csatlakoztatására
(1) Hálózati csatlakozókapocs (X94) az L1, L2, L2, N és PE hálózati ellátó kábel számára. A
csatlakozókapcsok 4 mm² szálkeresztmetszetre voltak méretezve.
(2) Nyílás az áramellátáson kábelcsavarzattal
FIGYELEM!
A hálózati csatlakozó kábel bekötését csak villanyszerelő végezheti el.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti. A villany-
szerelő egy megfelelően szakképzett személy, megfelelő ismeretekkel és tapasztalattal,
aki felismeri és el tudja kerülni az elektromosságból eredő veszélyeket.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
(2)
(1)
L1
L2
L3
N
PE
