6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V 3 kiadás 6.15 Smart Pin Support A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 332 6.15 Smart Pin Support Cikkszám 03089621-xx S mart Pin Support Cikksz…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.14 Támasztóláb
331
6.14 Támasztóláb
Cikkszám 00119680-xx Támasztóláb
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Ez a probléma könnyen kiküszöbölhető, ha az eme-
lőasztalon támasztólábakat helyeznek el.
6
Ábra 6.14 - 1 Támasztóláb
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.15 Smart Pin Support A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
332
6.15 Smart Pin Support
Cikkszám 03089621-xx Smart Pin Support
Cikkszám 03087404-xx PLC L10 tár kpl.
Cikkszám 03087508-xx PLC Q10 tár kpl.
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Ez a probléma könnyen kiküszöbölhető, ha az eme-
lőasztalon támasztólábakat helyeznek el.
6

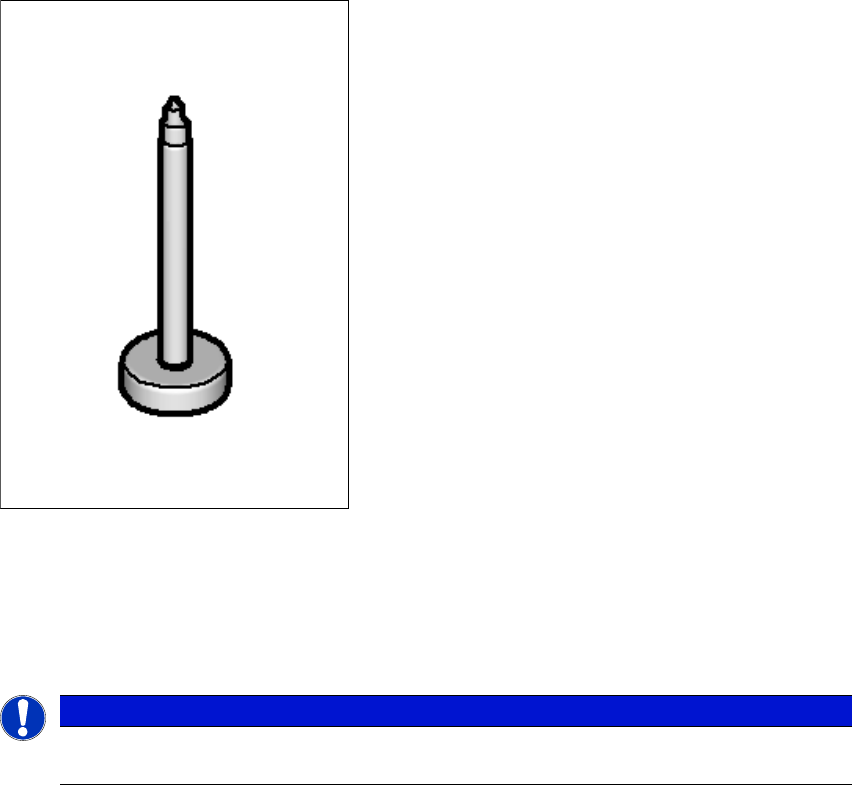

Ábra 6.15 - 1 Támasztóláb
A Smart Pin Support opcióval a támasztólábak automatikusan elhelyeződnek az emelőasztalon.
Ezt egy megfogóegység végzi, amely kiveszi a speciális tárból a támasztólábakat, majd elhelyezi
azokat az előre beállított pontokon.
6
UTALÁS
A részletes leírás a "Smart Pin Support kezelési utasításban" található, német+angol
[cikkszám 00197001-xx].
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.15 Smart Pin Support
333
6

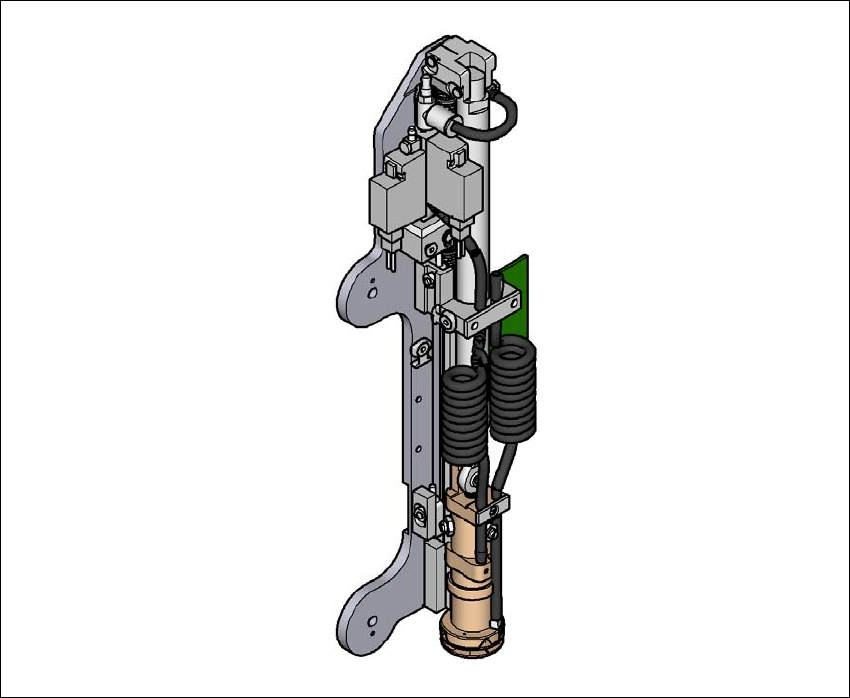

Ábra 6.15 - 2 A Smart Pin Support megfogóegysége
A megfogóegység a portálra van felszerelve. Ez a megfogóegység veszi ki a támasztólábakat az
arra szolgáló tárakból, majd helyezi el azokat az emelőasztalon. A támasztólábak pozícióját a be-
ültető automatában a SIPLACE Pro NYÁK szerkesztőjében lehet meghatározni a NYÁK minde-
gyik oldalához.
Különböző gépkonfigurációk esetén két különböző tár áll rendelkezésre a max. 10 támasztóláb
automatikus cseréjéhez. Ezek a tárak egy tártartóra vannak rögzítve, amely aztán az AR-kocsi
behúzószerkezetre kerül felszerelésre.
– Smart Pin Support - Q10 tártípus [cikkszám 03087404-xx]
– Smart Pin Support - L10 tártípus [cikkszám 03087508-xx]
