3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SI PLACE SX1/SX2 V2 és V3 kiadás 3.8 Portálrendszer A SR.713.1 jelű szoftververziótól Kiadás: 12/2 020 144 3 Ábra 3.8 - 3 Az X-tengely felépítése - fejtartó n…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.8 Portálrendszer
143
3.8.2 A portál felépítése
3
Ábra 3.8 - 2 A portál felépítése - fejtartó nézet
(1) Fejtartó X-lineáris-motorral (primer rész)
(2) Y-lineáris motor 2 fix csapággyal (primer rész) és ventilátorral
(3) Kezelőfogantyú (csak a SIPLACE SX1/SX2 V3 esetében)
(4) Vezetőrendszer permanens mágnessel (az X-lineáris motor szekunder része)
(5) Kábelvezető
(6) Kezelőfogantyú (csak a SIPLACE SX1/SX2 V3 esetében)
(7) Y-lineáris motor 1 laza csapággyal (primer rész) és ventilátorral
(4)
(3)
(1)
(2)
(6)
(5)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.8 Portálrendszer A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
144
3

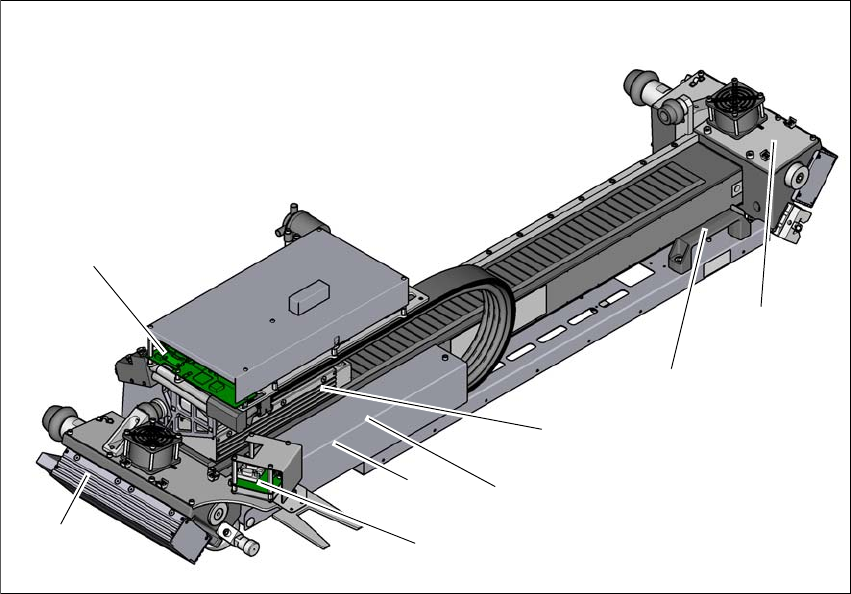

Ábra 3.8 - 3 Az X-tengely felépítése - fejtartó nézet
(1) Y-lineáris motor 1 laza csapággyal (primer rész) és ventilátorral
(2) Fejlemez Head Control Unit egységgel
(3) Y-lineáris motor 2 laza csapággyal (primer rész) és ventilátorral
(4) Kezelőfogantyú (csak a SIPLACE SX1/SX2 V3 esetében)
(5) X-lineáris motor (primer rész)
(6) X-tengely portálinterfész (a burkolat alatt)
(7) Y-tengely portálinterfész (a burkolat alatt)
(8) Érzékelőmodul
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.8 Portálrendszer
145
3
Ábra 3.8 - 4 A portál felépítése - alulnézet
(1) Nyomtatott áramköri lap kamera
(2) Olvasóegység
(3) Hosszmérőrendszer (a portál alsó oldalán)
(1)
(2)
(3)
