5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE S X1/SX2 V2 és V3 kiadás 5.2 Kezelő- és kijelzőelemek A SR.713.1 jelű szoftververziótól Ki adás: 12/2020 234 5.2.2 Áttekintés a SIPLACE SX1/SX2 V2 számára 5 …
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.2 Kezelő- és kijelzőelemek
233
5.2 Kezelő- és kijelzőelemek
5.2.1 Áttekintés a SIPLACE SX1/SX2 V3 számára
5

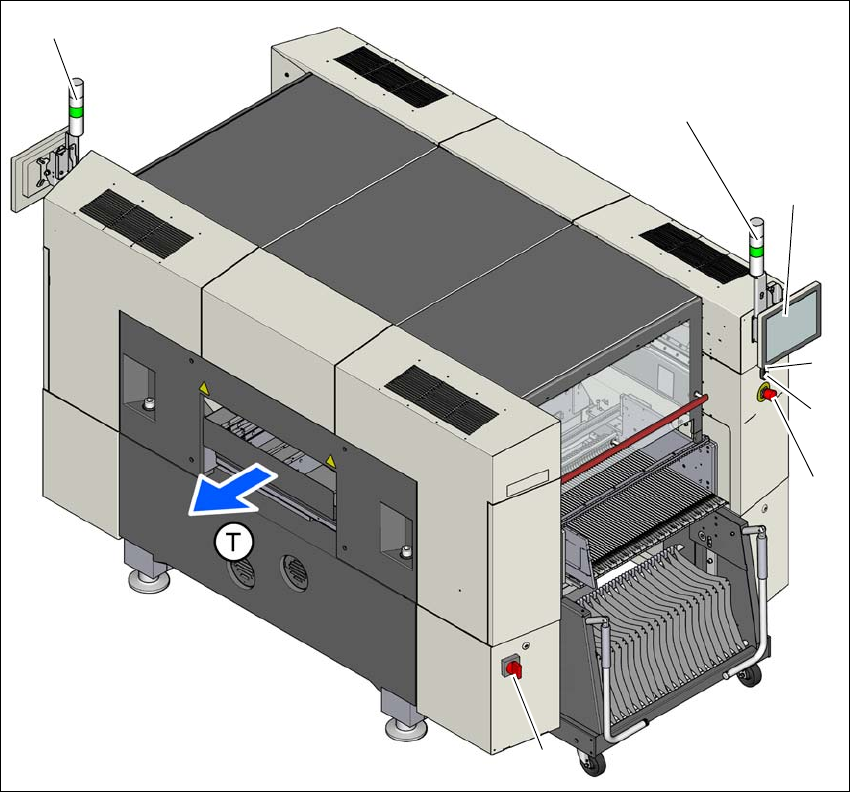

Ábra 5.2 - 1 Kezelő- és kijelzőelemek a SIPLACE SX1/SX2 V3-on
5
(1) Főkapcsoló (5) Multi touch érintőképernyő
(2) Indítógomb (fehér) (6) Jelzőlámpák kürttel
(3) VÉSZ-LEÁLLÍTÓ nyomógomb (T) Nyomtatott áramköri laptovábbítási
irány
(4) Leállító nyomógomb (fekete)
(1)
(3)
(2)
(5)
(6)
(6)
(4)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.2 Kezelő- és kijelzőelemek A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
234
5.2.2 Áttekintés a SIPLACE SX1/SX2 V2 számára
5

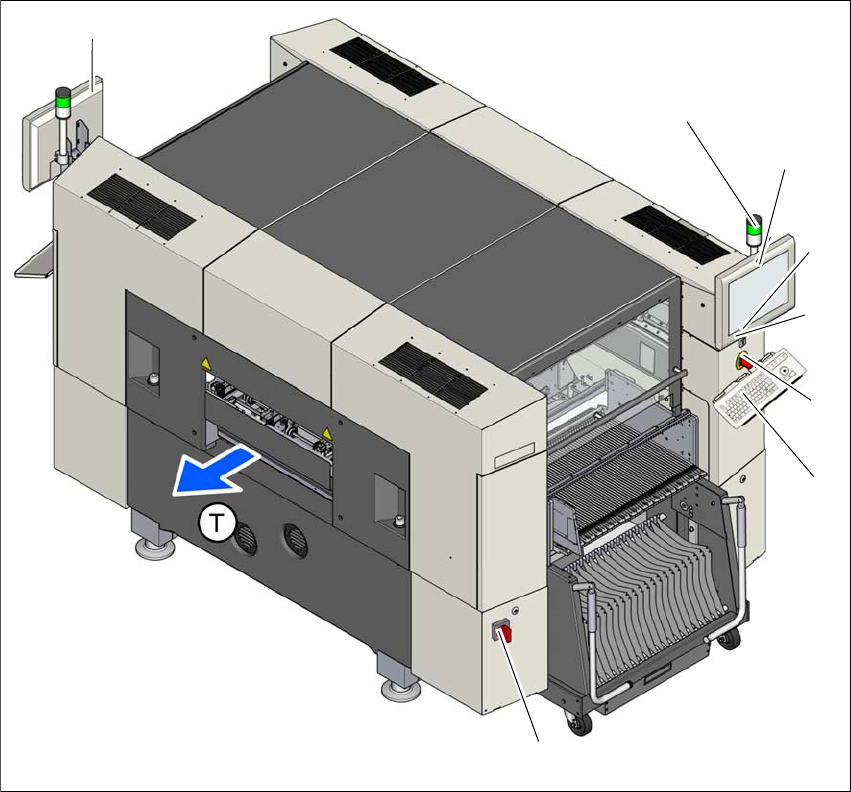

Ábra 5.2 - 2 Kezelő- és kijelzőelemek a SIPLACE SX1/SX2 V2-őn
5
(1) Főkapcsoló (5) Leállító nyomógomb (fekete)
(2) Indítógomb (fehér) (6) LCD-képernyő
(3) VÉSZ-LEÁLLÍTÓ nyomógomb (7) Jelzőlámpák kürttel
(4) Billentyűzet (T) Nyomtatott áramköri laptovábbítási
irány
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.2 Kezelő- és kijelzőelemek
235
5.2.3 A beültető automata kezelőpultjának kezelőelemei
Minden kezelő elem elérhető az 1,40 m-nél magasabb személyzet számára.
Főkapcsoló 5
A főkapcsoló a beültető automata áramellátásnak be-, ill. kikapcsolására szolgál.
Leállító nyomógomb (fekete) 5
A beültető automata beültető üzemét a fekete gombbal állíthatja meg.
Indítógomb (fehér) 5
Bekapcsolás, ill. hibaelhárítás után a fehér gombbal indíthatja el a beültető automata beültető
üzemét.
VÉSZ-LEÁLLÍTÓ nyomógomb 5
A gomba alakú VÉSZ-LEÁLLÍTÓ nyomógomb benyomásakor reteszelődik. Megszakad a portál-
tengelyek, az alkatrészkocsik, a szállítószalagok és a vágóberendezések áramellátása, a feszült-
ségellátás a beültetőfejek csillagtengelyeinél csökken. A nyomógombot elfordítással lehet újra
kinyitni.
Multi touch érintőképernyő (SIPLACE SX1/SX2 V3 esetében) 5
A beültető automata minden oldalán egy síkképernyő található egy érintésre nagyon érzékeny
"Multi-Touch" képernyőfelülettel (képernyő többujjas gesztusok felismerésével). Az állomásszoft-
veren keresztül meg lehet jelentetni egy állomásszoftvert a képernyőn keresztüli adatbevitelre.
LCD-képernyő (SIPLACE SX1/SX2 V2 esetében) 5
Az automata minden oldalán található egy LCD-technikával és érintésérzékeny képernyőfelülettel
rendelkező lapos képernyő (érintő kapcsolós képernyő).
VESZÉLY
Elektromos feszültség miatti életveszély!
Bizonyos alkatrészek a beültető automatán belül még életveszélyes feszültséget vezet-
nek akkor is, ha a főkapcsoló le van kapcsolva.
