2.7 Maradékfeszültségek és kisülési idők A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
96
2.7.4 A főkapcsoló ki van kapcsolva - a beültető automata a hálózatról le van kap-
csolva
2
2.7.5 Sűrített levegő viszonyok a főkapcsoló lekapcsolása után
A beültető automata főkapcsolója vagy a hálózati ellátás szünetelése esetén a sűrített levegőt
adagoló egység elektromos vezérlésű főszelepe (1. poz. 2.8 - 1
. ábrán, a(z) 98. oldalon). A beül-
tető automatában a nyomás 5 másodpercen belül 0 MPa (0 bar) értékre csökken.
VESZÉLY
Életveszélyes feszültségek az áramellátás fiókban!
Az áramellátás fiókban olyan alkatrészek találhatók (kondenzátorok), amelyek kikapcsolt
beültető automata és kihúzott hálózati csatlakozó mellett is kb.5 percig életveszélyes fe-
szültségeket vezethetnek.
Az áramellátáson végzett munkáknál ki kell kapcsolni a főkapcsolót, be kell biztosí-
tani újra bekapcsolás ellen, a beültető automatát le kell választani az áramellátás há-
lózatáról és ki kell várni a kondenzátorok kisüléséhez szükséges 5 percet.
Ellenőrizze a feszültségmentességet. Ehhez lásd a szervizutasításban levő eljárási
módon.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.8 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés
97
2.8 A sűrítettlevegő-adagolás lezárása és nyomáscsök-
kentés
A sűrített levegőt adagoló egység 2. helyen található (lásd a 4.2 - 1. ábrán, a(z) 194. oldalon).
A beültető automata üzemi nyomása 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) értékre van beállítva. A
sűrített levegőt adagoló egység helyét az 1. poz. mutatja a 2.8 - 1
. ábrán, a(z) 98. oldalon. A be-
ültető automata sűrítettlevegő-ellátása az elzárócsappal (2. poz. a 2.8 - 1
. ábrán a(z) 98. oldalon)
megszakítható.
Lazítsa meg a gépkulccsal a burkolat reteszelését.
Emelje le a burkolatot (lásd a(z) 4.2 - 1. ábrán, a(z) 194. oldalon).
Fordítsa el a zárócsap karját (1. poz. a(z) 2.8 - 1 ábrán, 98. oldal) függőlegesből vízszintes
helyzetbe.
Figyelje meg az üzeminyomás-manométert (5. poz. a(z) 2.8 - 1. ábrán, a(z) 98. oldalon). Ha
a beültető automata be van kapcsolva, a nyomás 1 percen belül 0 MPa (0 bar) értékre csök-
ken.
2
VIGYÁZAT
A sűrített levegő bevezetés megszakítása
Ha a beültető automata be van kapcsolva, a sűrített levegő bevezetést az elzá-
rócsappal legfeljebb 30 percre szakítsa meg.
Ha a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka több időt igé-
nyel, akkor a főkapcsolóval kapcsolja ki a beültető automatát, és válassza le a sűrített
levegő ellátásról.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.8 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
98
2

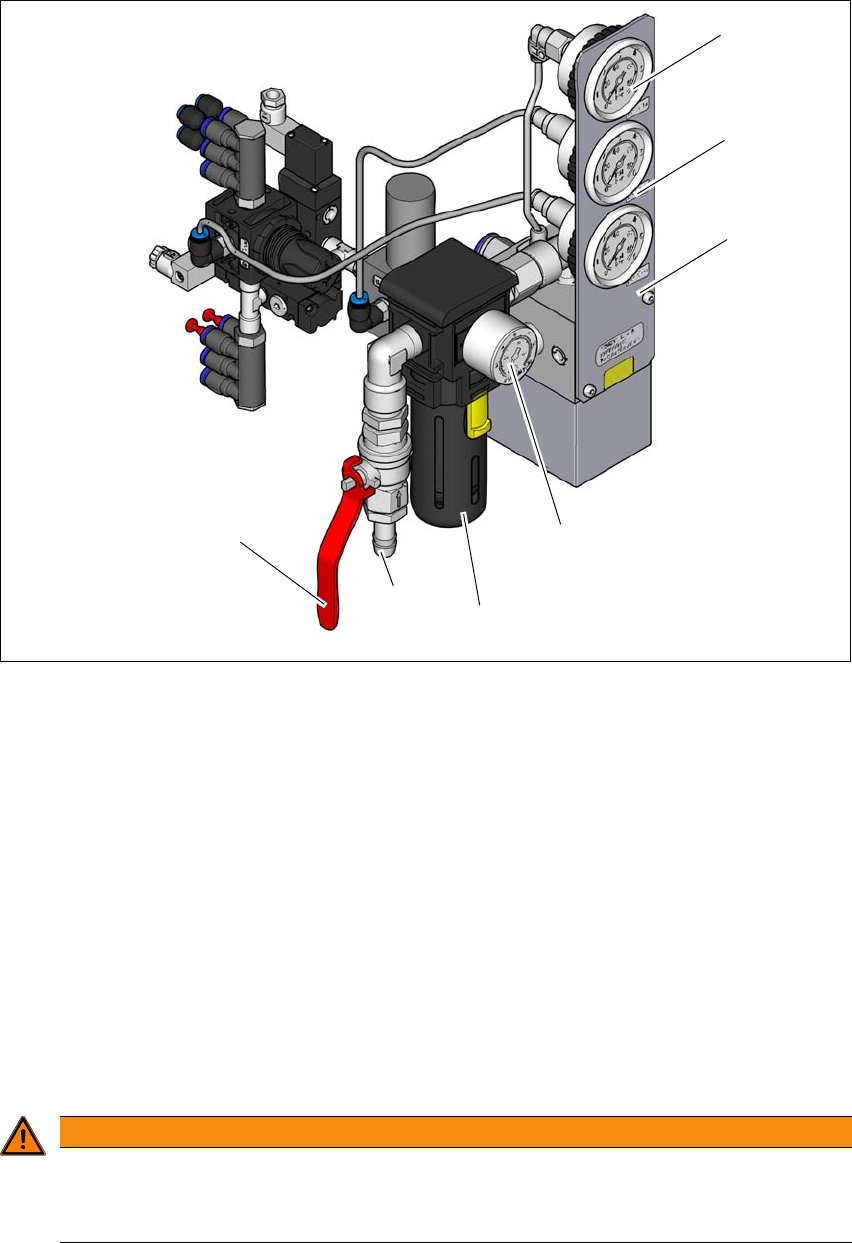

Ábra 2.8 - 1 Sűrített levegőt adagoló egység a beültető automatán
(1) Az 1. és 2. portál tápnyomás manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(2) Gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(4) Bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(5) Sűrített levegő szűrő
(6) Sűrített levegő csatlakozás
(7) Elzárócsap "NYIT" helyzetben
2
FIGYELEM!
Sérülésveszély!
A nyomás alatt álló sűrített levegő vezetékek kinyitásakor sérülésveszély áll fenn.
Soha ne nyisson ki nyomás alatt álló sűrített levegő vezetékeket.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
