Ábra 3.10 - 6 Szállító-adapter vibrációs-hosszszállítóval
(1) Szállító-adapterek (cikkszám: 00141305-xx)
(2) 16,5 mm adapterlemez (a szállítási terjedelem része)
(3) Rezgő hosszanti szállítók, típus: 3 (cikksz. 00142031-xx)
Szélesség 34,4 mm
Szállítónkénti nyomvonal 1, 2 vagy 3
3
Foglalt szállítóhelyek 3 3
Alkatrészkészlet Rudas táranként max. 150 darab, 3
az alkatrész hosszúsága szerint 3
Fajlagos adatok a rudas tárra vonatkozóan 9,5 mm szélesség / 3 darab 3
15 mm szélesség / 2 darab 3
> 15 mm szélesség / 1 darab 3
30 mm szélesség / 1 darab 3
Rázási idő SIPLACE Pro esetén 400-tól
1000 ms-ig állítható
3
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.10 X-szállítók
167
3.10.4.3 Szállítóadapter Reject Conveyor-ral (eltávolító modul)
3

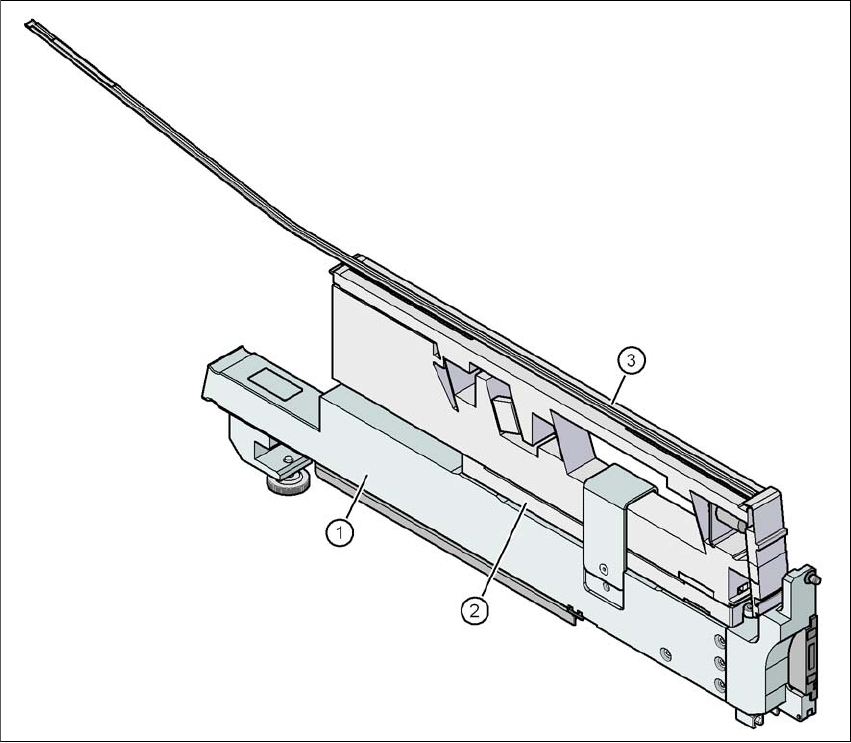

Ábra 3.10 - 7 Szállítóadapter Reject Conveyor-ral
(1) Szállító-adapterek (cikkszám: 00141305-xx)
(2) Adapter-lemez a Reject Conveyor számára (cikksz. 00141308-xx)
(3) Reject Conveyor (eltávolító modul)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.10 X-szállítók A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
168
3.10.5 Energia- és adatinterfész (EDIF) X-szállítómodulokhoz
Cikkszám 00141247-xx Energia- és adatinterfész X szállítómodulokhoz
3
Ábra 3.10 - 8 Energia- és adatinterfész X-szállítómodulokhoz
(1) Kireteszelő gomb a reteszelőkilincs oldásához
(2) Kezelőmező
(3) Adatkábel
(4) Áramellátó kábel
(5) Elektronikaház
(6) Kihajtható lábak
(7) Omega-Profil a szállítómodulok vezetéséhez
(8) Reteszelő kilincs
(9) Tartófurat a szállítómodul elülső központosító csapjához
(10) Alaplap
(11) Hevedertekercs-tartó
