3.7.4.4 Leírás
A vákuumszivattyúval csak a SIPLACE SpeedStart lehet működtetni. A SIPLACE SX1/SX2-ben
a vákuumszivattyús SIPLACE SpeedStar opció.
A vákuumszivattyúval kombinálva a SpeedStar C&P20 P2 / C&P20 P fej sűrített levegő fogyasz-
tása jelentősen lecsökken. Egy vákuumszivattyú akár két SpeedStar C&P20 P2 / C&P20 P fejet
is képes ellátni. Az üzemi költségek az energiaköltségek mértékének függvényében csökkennek.
A vákuumszivattyú a beültető automatával együtt kapcsol be és ki. Kikapcsoláskor az állomás-
szoftver automatikusan egy 6 perces utánfutási időt vesz figyelembe annak érdekében, hogy el-
kerülje a motor túlhevülését.
3
3.7.4.5 Utasítások a karbantartáshoz
Tartsa be a vákuumszivattyú plusz karbantartási utasításait.
Ehhez olvassa a beültető automata karbantartási utasításának erre vonatkozó fejezetét.
UTALÁS
A sűrített levegő felhasználás értékek a(z) 3.4. fejezetben, 109. oldalon találhatók.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
130
3.7.5 SIPLACE MultiStar CPP
3
3

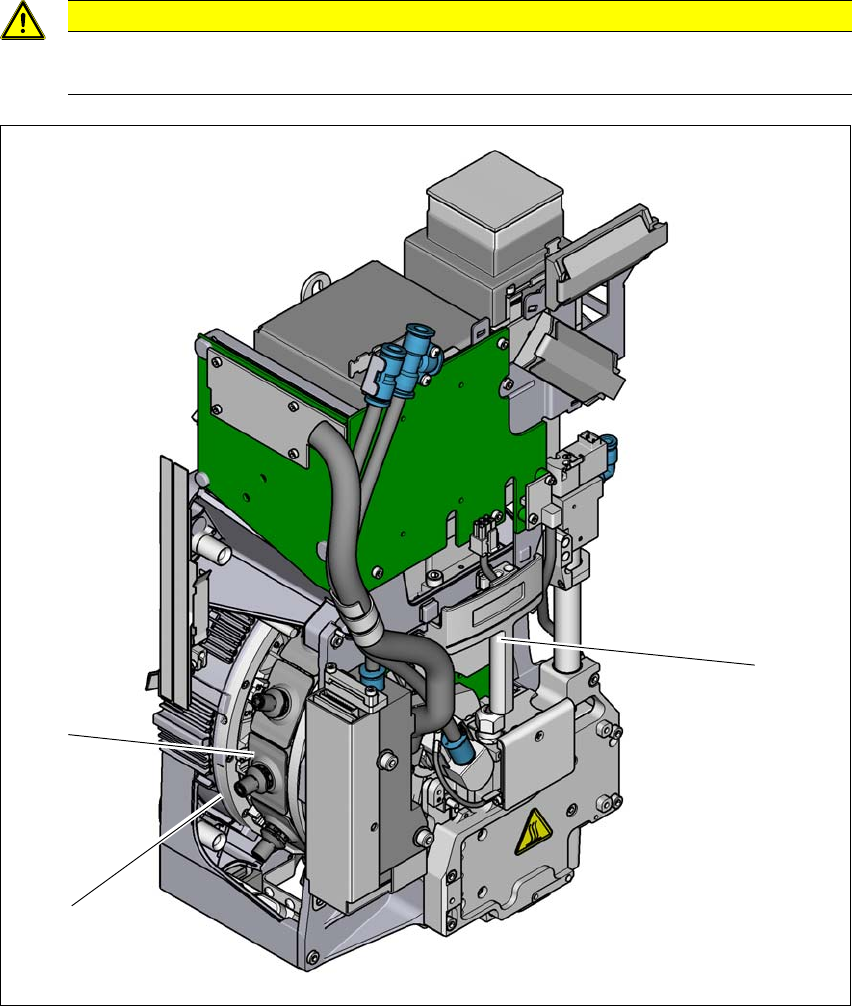

Ábra 3.7 - 5 SIPLACE MultiStar CPP- elölnézet, funkciócsoportok 1. rész
(1) Fogantyú
(2) Csillag 12 szegmenssel
(3) Szegmens integrált DP-hajtással
VIGYÁZAT
A beültető fejet csak a fogantyútól tolja el
A beültető fejet csak az erre kialakított fogantyúval lehet kézzel eltolni.
(2)
(3)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej
131
3
Ábra 3.7 - 6 SIPLACE MultiStar CPP- elölnézet, funkciócsoportok 2. rész
(1) C&P AR-kamera, 30 GigE típus
(2) Nyomatékmotor a csillaghajtáshoz
(3) Z-hajtás (lineáris motor)
(4) Visszaállítóhenger
(5) Nyomásszabályzó szelep
(1)
(2)
(3)
(4)
(5)
