Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladato k a beültető automatán A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.3 A SIPLACE-g épsor bekapcsolása 239 5.3.4 A beültető automat a indító gombjának…
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.3 A SIPLACE-gépsor bekapcsolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
238
5

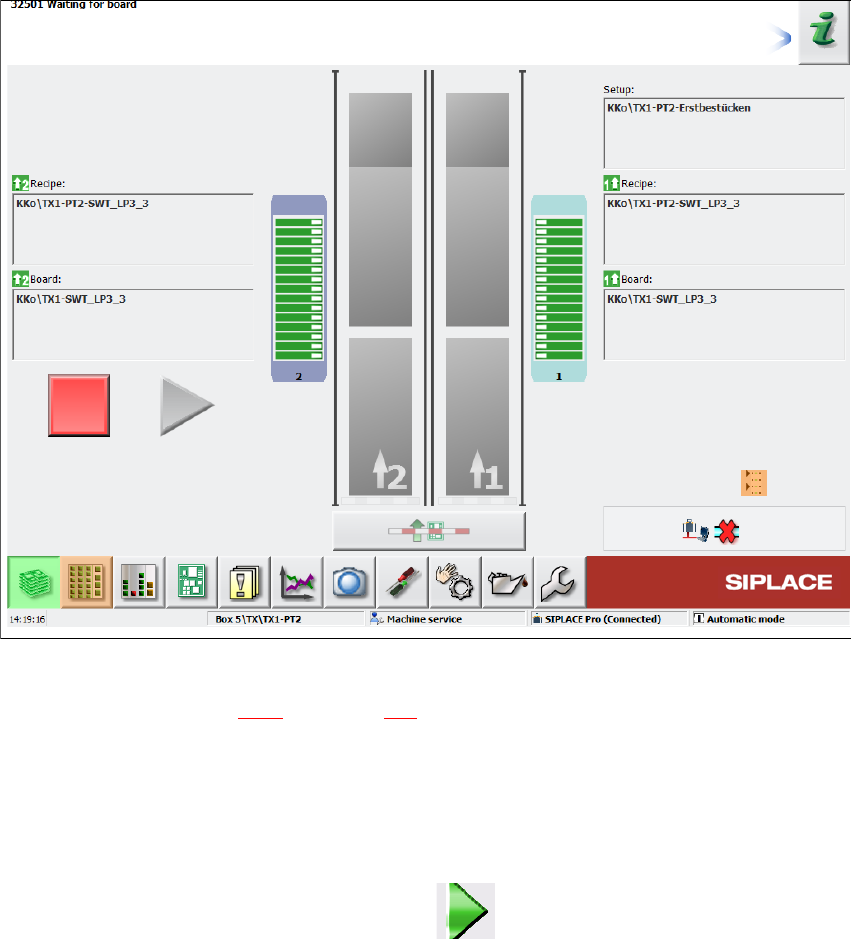

Ábra 5.3 - 1 A "Gyártás" nézet az állomásszoftver betöltése után (példa)
Az állapotmezőben (lásd a 5.5.1 fejezetet a 243. oldalon) megjelenik az állomás aktuális állapota
és a végrehajtani kívánt művelet.
A "Nyomja meg az indító gombot" felhívás esetén nyomjon meg egy indító gombot.
Az indítógombok az állomás beviteli oldalán és kimeneti oldalán találhatók.
A referencia felvétel végrehajtásra kerül. A referencia felvétel befejezése után az állomás
üzemkész.
A kezelőfelület munkaterületén megjelenik a ikon (aktiválva).
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.3 A SIPLACE-gépsor bekapcsolása
239
5.3.4 A beültető automata indító gombjának viselkedése.
Az indító gomb viselkedését be lehet állítani.
Nyissa meg az "Érzékelők és funkciók ellenőrzése" nézetet (lásd a 5.5.3. pontot, a
243
. oldalon).
A következő beállításokra van lehetőség:
Gyártás automatikus indítása 5
Standard beállítás.
Az indító gomb megnyomásakor a gyártás automatikusan elkezdődik.
Gyártási állapot változatlanul hagyása 5
Például a beültető automata kalibrálásához és teszteléséhez.
Az indító gomb megnyomásakor csak az áramkör záródik és nem kezdődik meg közvetlenül a
gyártás.
5
5.3.5 "A SIPLACE-gépsor bekapcsolása" folyamatábra
A következő folyamatábrán azok a műveletek láthatók, amelyek a SIPLACE-gépsor bekapcso-
lása után kerülnek végrehajtásra.
VIGYÁZAT
A gépfunkciókat közvetlenül el lehet indítani a GUI-ról, függetlenül az indító gomb beállí-
tásától. Ha az áramkör már zárva van, akkor nincs szükség további nyugtázásra a beül-
tető automata indító gombjával.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.3 A SIPLACE-gépsor bekapcsolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
240
5
Ábra 5.3 - 2 "A SIPLACE-gépsor bekapcsolása" folyamatábra
Állomás-számítógép
Bekapcsolás
A felszerelés ellenőrzése
(a szállítómodulok beállítása)
Jelek betanítása (teach)
A nyomtatott áramkör adatainak betöltése
Az indítógomb megnyomása
Várakozás referencia felvételre
Nyomtatott áramköri lap behelye-
zése
Várakozás NYÁK-ra
A felszerelés ellenőrzése
(ha az asztal vörössel van jelölve)
Adott esetben a pipetta konfiguráció módosítása
Pipettaellenőrzés
Jelek
rendben?
Adagoló-
hiba
Beültetés
Felszerelés ellenőrzése
Nyomsáv telerakása
Beültetés
NYÁK a kimeneti sza-
lagra
Dőlt betűs írás: Az állomás hajtja végre, ill.
jelzi
Igen
Igen
Nem
Nem
Előírások a beültető automatán
Download-asszisztens
Programozórendszer
feladatok
Az átszerelés nyugtázása a letöl-
tésvezérlőkön
Félkövér betűs írás: A kezelő által végre-
hajtandó
