Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállít ás és üzembe helyezés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.1 Szállítás é s kiszállítási konfiguráció 187 4 Ábra 4.1 - 2 A SIPLACE SX1/SX2 ki…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.1 Szállítás és kiszállítási konfiguráció A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
186
4.1.1.2 A szállításra kész beültető automata tömege
A következő táblázat a szállításra kész beültető automaták súlyadatait tartalmazza csomagolás-
sal együtt.
4
4.1.2 A szállítás ellenőrzése
Tartsa mindaddig a csomagolásban a beültető automatát, amíg el nem éri a helyiség-hőmér-
sékletet. Ellenkező esetben fennáll a páralecsapódás veszélye.
Ellenőrizze, nem sérült-e meg a szállítmány.
Ellenőrizze a szállítóládán lévő ütésérzékelőket.
Csomagolja ki a beültető automatát és tartozékait, majd ellenőrizze, teljes-e a szállítmány (re-
ferencia szállítólevél).
Dokumentálja a telepítési jelentés / átvételi jegyzőkönyv eredményeit.
4.1.3 Kiszállítási konfiguráció
A beültető automata kiszállításkor a következőképpen van konfigurálva:
– Az egyszeres szállítószalag szállítási nyomvonala 210 mm-es szélességre van beállítva. Ket-
tős szállítószalag esetén az 1-es és a 2-es szállítási nyomvonal szélessége 210 mm. Ez a
szélességbeállítás a beültető automata finombeállítása szempontjából lényeges.
– Mindkét képernyő le van szerelve.
– Mindkét jelzőlámpa le van szerelve.
– Minden portáltengelyt szállítási biztosító eszköz rögzít.
SIPLACE SX1/SX2 V2 esetén pluszban: 4
– Mindkét billentyűzet le van csatlakoztatva.
– A billentyűzetek alátétlemeze ki van akasztva.
Beültető
automata
Európán belüli szállítás Tengerentúli szállítás
SX1/SX2 2500 kg 2800 kg
Alkatrészkocsi 230 kg 350 kg
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.1 Szállítás és kiszállítási konfiguráció
187
4

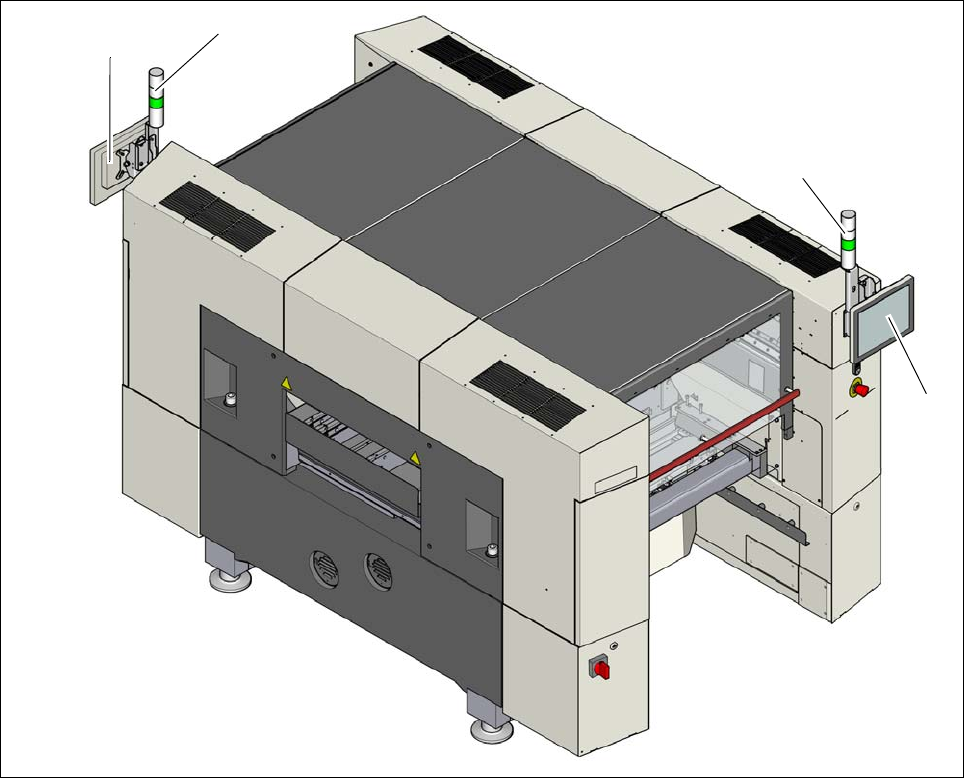

Ábra 4.1 - 2 A SIPLACE SX1/SX2 kiszállítási konfigurációja
(1) Jelzőlámpa (leszerelve)
(2) Képernyő (leszerelve)
(1)
(2)
(1)
(2)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.1 Szállítás és kiszállítási konfiguráció A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
188
4.1.4 Beültető automata szállítása a szállítóládában
4.1.4.1 Szolgáltatási ajánlat
A SIPLACE szolgáltatásként a SIPLACE beültető automaták komplett integrálását kínálja a gyár-
tósorokba. A Know-how és a rendelkezésre álló szerszámok és segédeszközök segítségével a
beszerelés optimálisan végrehajtható. Azonban ennek feltétele, hogy az előzőleg rögzített szük-
séges infrastrukturális intézkedéseket az adott telephelyen elvégezzék.
Kérjük, vegye figyelembe, hogy a beültető automata legbiztonságosabban mindig szállítóládában
vagy legalább raklapon szállítható. Evvel elkerülheti a beültető automata súlyos károsodását, pl.
ha a gép lábai akadályba ütköznének.
4.1.4.2 Biztonsági utasítások
4
4
4
4.1.4.3 Szállítóeszköz
A raklapon illetve szállítóládában lévő beültető automata szállítására használjon a következő spe-
cifikációnak megfelelő villástargoncát:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm
4
4
FIGYELEM!
Tartsa az érvényes balesetvédelmi előírásokat!
Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
FIGYELEM!
Borulásveszély!
Amennyiben a villástargonca szükséges specifikációját nem tartják be (4.1.4.3. fejezet,
188. oldal)
borulásveszély áll fenn!
A szállításhoz csak a meghatározott villástargoncát használja.
FIGYELEM!
Becsípődésveszély!
A beültető automata szállítása során fennáll a lábak becsípődésének veszélye.
Viseljen speciális lábbelit.
