4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX 1/SX2 V2 és V3 kiadás 4.2 A felállítási hely infrastr uktúrája A SR.7 13.1 jelű szoftververziótól Kiadás: 12/2020 204 4 F7 Conveyor control 6, 3 24 F8 Y Se…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.2 A felállítási hely infrastruktúrája
203
4.2.3.7 A finom biztosítók áttekintése
4

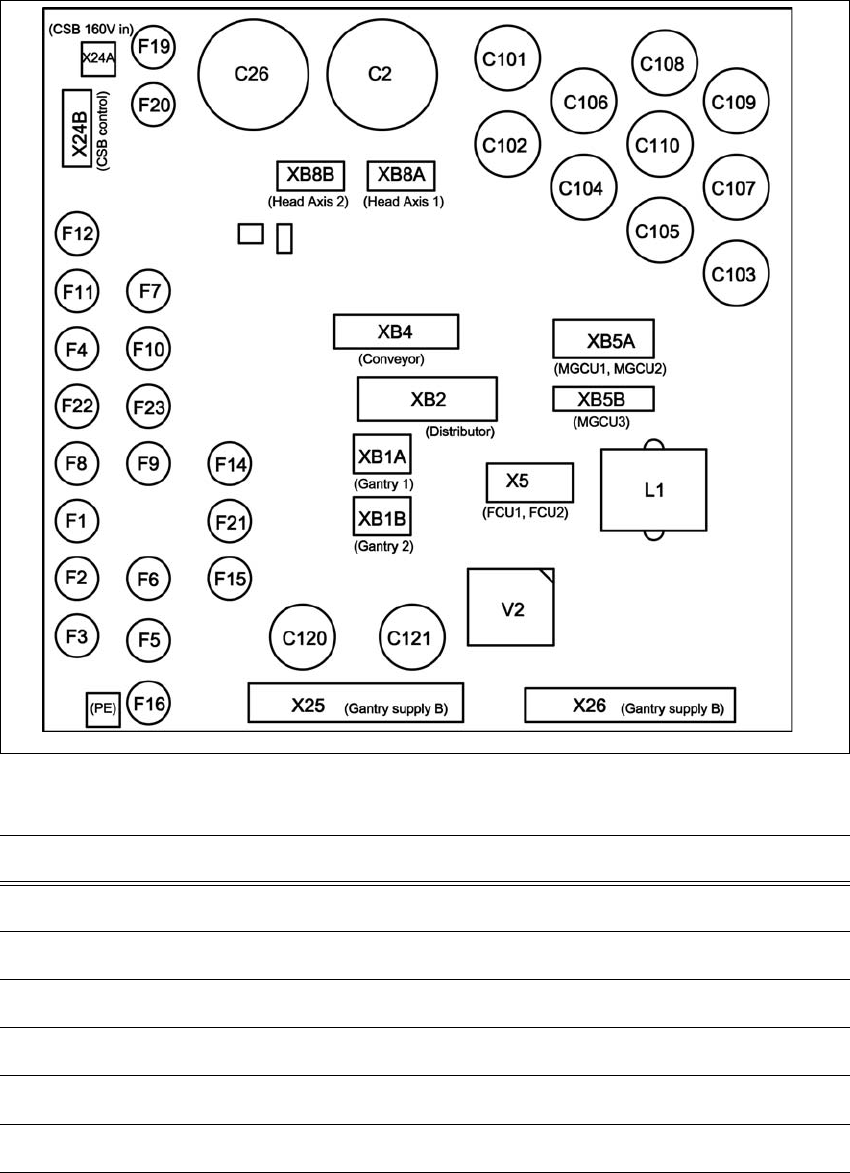

Ábra 4.2 - 7 A finom biztosítók áttekintése
4
Biztosító Alkotóelemek Áram [A] Feszültség [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.2 A felállítási hely infrastruktúrája A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
204
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y érzékelő 2 modul 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
UTALÁS
A finom biztosítók cseréje
A finom biztosítókat kizárólag engedélyezett biztosító betétekkel cserélje!
Biztosító Alkotóelemek Áram [A] Feszültség [V]
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása
205
4.3 A beültető automata felállítása
4.3.1 Figyelmeztető utasítások
4
4
4
4
4
FIGYELEM!
Tartsa az érvényes balesetvédelmi előírásokat!
A beültető automaták felállítása és üzembe helyezése csak SIPLACE technikusoknak ill.
szakképzett személyeknek engedélyezett.
Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
FIGYELEM!
Sérülésveszély a beültető automata alsó oldalán történő szerelési munkák során!
A beültető automata alsó oldalán történő szerelési munkák sérülésveszélyesek.
Megfelelő intézkedésekkel kiegészítőleg biztosítsa a beültető automatát. A villástar-
gonca mint egyedüli támasz nem megengedett.
FIGYELEM!
Sérülésveszély a szerelési munkák során!
A portál helytelen elhelyezése szerelés közben korlátozza a fej szabadságát és sérülése-
ket okozhat.
Ügyeljen rá, hogy a portálok a nyomtatott áramköri lap-továbbítóterület felett álljanak.
FIGYELEM!
A beültető automata magasságbeállítása!
A beültető automata magasságállításához két személy szükséges:
– az egyik személy a szükséges szerelési munkákat végzi
– a másik személy a megemelt beültető automata stabilitását figyeli a szerelés
alatt.
FIGYELEM!
Becsípődésveszély!
A beültető automata szállítása során fennáll a lábak becsípődésének veszélye.
Viseljen speciális erősítésű lábbelit.
