5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE S X1/SX2 V2 és V3 kiadás 5.15 A lkatrés zkocsi fe l-, ill. lecsatolása A SR.713.1 jelű szoft ververziótól Kiadás: 12/2020 286 I 5 5 5 Óvatosan ü tközésig t…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.15 Alkatrészkocsi fel-, ill. lecsatolása
285
5.15.4 Az alkatrészkocsi felcsatolása
5
Ábra 5.15 - 4 Az alkatrészkocsi felcsatolása
(1) Reteszelőkilincsek
(2) Magasságbeállítás a gépmagasság finombeállításához
5
VIGYÁZAT
Az alkatrészkocsi betolása!
Amikor az alkatrészkocsit betolja a beültető automatába, vigyázzon arra, hogy a re-
teszelő kilincsek ne ütközzenek semmilyen akadályba
(2)
(1)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.15 Alkatrészkocsi fel-, ill. lecsatolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
286
I 5
5
5
Óvatosan ütközésig tolja be az alkatrészkocsit a beültető automatába. Az AR-asztal ütköző-
hasábjának
(2) be kell férnie a gép behúzón levő asztalmagasság ellenőrzési szögvas (1) alá
(jobb és bal oldal).
5

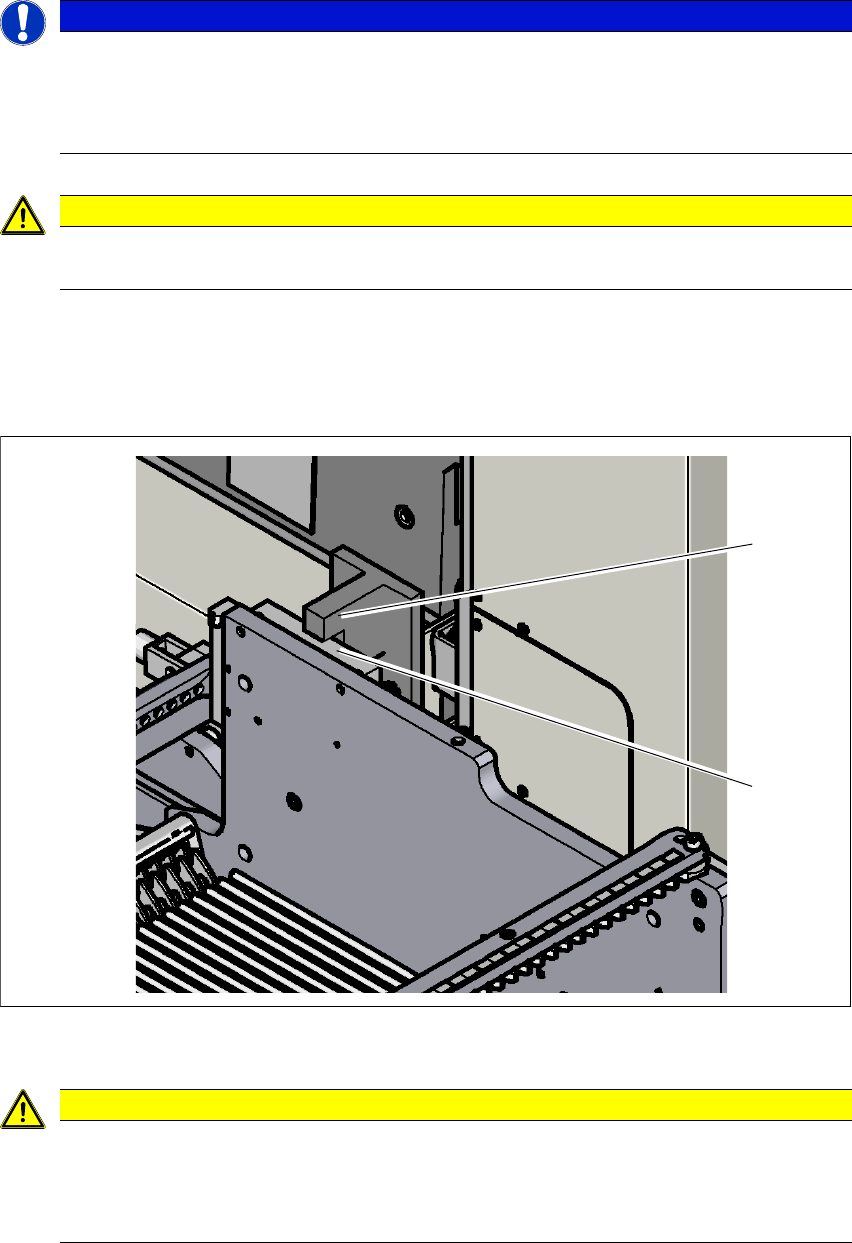

Ábra 5.15 - 5 Asztalmagasság ellenőrzés
5
UTALÁS
Hevederek illeszkedő levágása
Ha a hevedert nem illeszkedően vágja le az X-szállítók elülső végénél, akkor az üres he-
vederek nem jutnak be az üresheveder-vezetőcsatornába.
Mielőtt az alkatrészkocsit felcsatlakoztatja, vágja le illeszkedően a heveder végét.
VIGYÁZAT
A beültetőfej pozíciója!
Ellenőrizze, hogy a beültetőfej az alkatrészkocsi mozgási területén kívül van-e.
VIGYÁZAT
Fejütközési veszély!
Valamely szögvas (ba és jobb) leszerelése esetén a túl magas alkatrész-asztal miatt üt-
közésveszély a fej számára az asztalmagasság ellenőrzésénél.
Ne szerelje le a szögvasakat.
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.15 Alkatrészkocsi fel-, ill. lecsatolása
287
5
A finombeállításra szolgáló magasságállítás segítségével korrigálható az AR-kocsi magas-
sága. Az ütközőhasáb és a szögvas felülete nem érintkezhet szorosan.
5
5
5
Az állomásszoftver alapnézetében válassza ki a Szállítómodul... ikont és az
Helyek ikont.
Kattintson a ikonra az adott hely reteszeléséhez és várja meg, amíg a kocsi teljesen
csatlakozik. További információk az állomásszoftver online súgójában találhatók.
Tolja fel a hüvelyeket a két fogantyún és fordítsa el a fogantyúkat lefele.
UTALÁS
Zárja le a védőburkolatokat, mivel a felcsatlakoztatás csak lezárt védőburkolatnál le-
hetséges.
