Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák 41 Ábra 2.2 - 2 Figyelmeztet ő táblák a beültet ő automatán - 2. hely W 024…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
40
2.2.1 Figyelmeztető táblák a beültető automatán (standard táblával felszerelés)

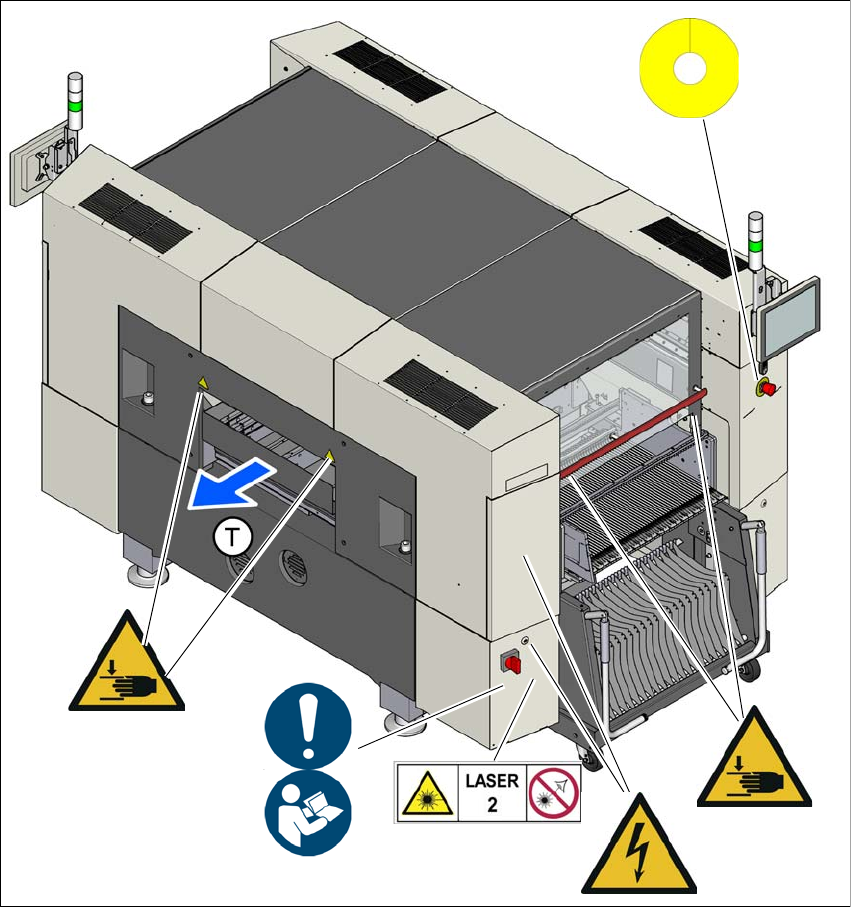

Ábra 2.2 - 1 Figyelmeztető táblák a beültető automatán - 1. hely
M 002 tételszám, cikkszám: 03155798-01
W 024 tételszám, cikkszám: 03155346-01
W 210 poz., cikkszám: 03009350-01
W 012 tételszám, cikkszám: 03155378-01
W 2. lézer osztály poz., cikksz. 03155298-01
(T) Nyomtatott áramköri laptovábbítási irány
W 210
W 024
M 002
W 012
W 024
W 2. lézer osztály
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
41
Ábra 2.2 - 2 Figyelmeztető táblák a beültető automatán - 2. hely
W 024 tételszám, cikkszám: 03155346-01
W 210 poz., cikkszám: 03009350-01
W 012 tételszám, cikkszám: 03155378-01
(T) Nyomtatott áramköri laptovábbítási irány
W 024
W 210
W 024
W 012
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
42
2.2.2 A figyelmeztető táblák jelentése és leírása (standard táblákkal felszerelés)
2.2.2.1 M002 tájékoztató tábla
2
M 002 poz. a(z) 2.2 - 1. ábrán a(z) 40. oldalon, cikksz. 3155798-01 vagy
M 002 poz. a(z) 2.2 - 3
. ábrán a(z) 45. oldalon, cikksz. 3155798-01
(Darabszám beültető automatánként: 1)
2.2.2.2 2. lézer osztályra figyelmeztető táblák
2
W 2. lézer osztály poz. a(z) 2.2 - 1. ábrán a(z) 40. oldalon, cikksz. 03155298-01
(Darabszám beültető automatánként: 1)
2
2
2
2
2
2
2
2
A beültető automata biztonságosabb működése
Az üzemeltetési útmutató és a biztonsági utasítások ismerete és
betartása a beültető automata biztonságos üzemeltetésének elő-
feltétele.
2
2
2
LÉZERSUGÁRZÁS
2. lézer osztály
IEC 60825-1:2014 szerint
Ne nézzen a sugárba!
