Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállít ás és üzembe helyezés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.2 A felállítá si hely infrastruktúrája 195 4.2.2.2 Sűrített levegő csatlakozóhely…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.2 A felállítási hely infrastruktúrája A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
194
4.2.2 Sűrített levegő ellátás
4
Ábra 4.2 - 1 Az sűrített levegő ellátás helyzete a beültető automatában
(1) Az áramellátás beépítési helyzete
4.2.2.1 A sűrített levegő ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a sűrítettlevegő-ellátás az előírt specifikációnak (lásd a táblázatot
a(z) 3.4
fejezetben, a(z) 109. oldalon).
Jegyzőkönyvezze a sűrített levegő tulajdonságait a felállítás helyén.
4
(1)
FIGYELEM!
Sérülésveszély!
A nyomás alatt álló sűrített levegő vezetékek kinyitásakor sérülésveszély áll fenn!
Soha ne nyisson ki nyomás alatt álló sűrített levegő vezetékeket.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.2 A felállítási hely infrastruktúrája
195
4.2.2.2 Sűrített levegő csatlakozóhely a beültető automatán
4
Ábra 4.2 - 2 Sűrített levegőt adagoló egység a beültető automatán
Jelmagyarázat a 4.2 - 2 ábrához
(1) Az 1. és 2. portál tápnyomás manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(2) Gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(4) Bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(5) Sűrített levegő szűrő
(6) Sűrített levegő csatlakozás
(7) Elzárócsap "NYIT" helyzetben
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.2 A felállítási hely infrastruktúrája A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
196
4.2.3 Hálózati csatlakozás
4

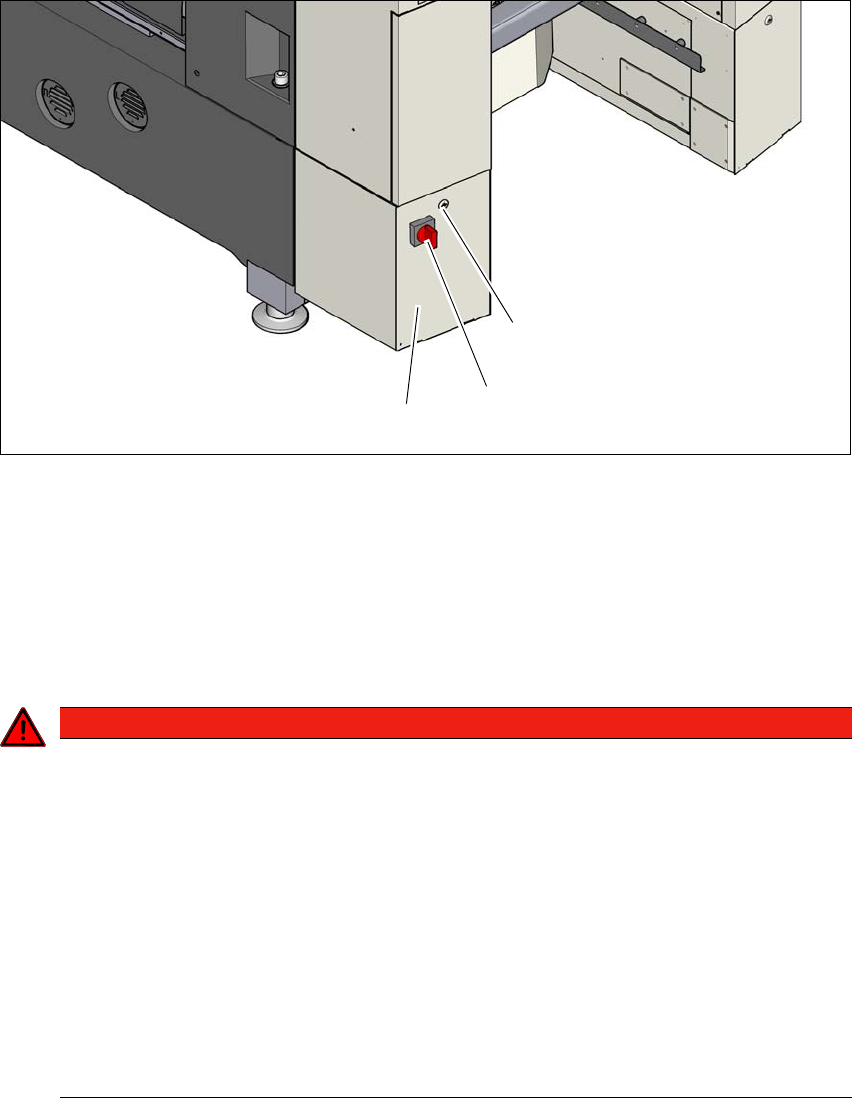

Ábra 4.2 - 3 Az áramellátás helyzete a beültető automatában
(1) Reteszelés
(2) Főkapcsoló visszakapcsolás elleni biztosítással
(3) Áramellátás a burkolat mögött
4.2.3.1 Veszélyre történőutalások
4
(1)
(2)
(3)
VESZÉLY
Feszültségveszély!
A beültető automatát 3 x 380 V~ -tól 3 x 415 V ± 10 %-ig, 50/60 Hz vagy opcionálisan
3 x 200 V~ -tól 3 x 220 V~ ± 10 %-ig; 50/60 Hz hálózati feszültséggel kell betáplálni. Ezért
ennek a berendezésnek az alkatrészei életveszélyes feszültséget vezetnek akkor is, ha
a főkapcsoló le van kapcsolva és a dugasz ki van húzva a hálózati dugaszoló aljzatból.
Ennek a beültető automatának a szakszerűtlen kezelése halálos kimenetelű balesethez
vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírá-
sokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók
burkolatait.
