Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.10 X-szállító k 169 3.10.5.1 Leírás Az energia-/adatinterfész segít s égév…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.10 X-szállítók A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
168
3.10.5 Energia- és adatinterfész (EDIF) X-szállítómodulokhoz
Cikkszám 00141247-xx Energia- és adatinterfész X szállítómodulokhoz
3
Ábra 3.10 - 8 Energia- és adatinterfész X-szállítómodulokhoz
(1) Kireteszelő gomb a reteszelőkilincs oldásához
(2) Kezelőmező
(3) Adatkábel
(4) Áramellátó kábel
(5) Elektronikaház
(6) Kihajtható lábak
(7) Omega-Profil a szállítómodulok vezetéséhez
(8) Reteszelő kilincs
(9) Tartófurat a szállítómodul elülső központosító csapjához
(10) Alaplap
(11) Hevedertekercs-tartó
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.10 X-szállítók
169
3.10.5.1 Leírás
Az energia-/adatinterfész segítségével az X-szállítómodulok a beültető automatán és az elősze-
relő helyen kívül is üzembe helyezhetők. Az interfész egy omega-profilú alumíniumkeretből áll (7.
poz. a(z) 3.10 - 6
. ábrán, a(z) 166. oldalon) a szállítómodulok tartásához és vezetéséhez. A szál-
lítómodul az X-AR-kocsihoz hasonlóan a csúszóvezetésekkel kerül felhelyezésre az omega-
profilra és tolódik előre, míg a szállítómodul elülső központosító csapja teljesen bele nem süllyed
a tartófuratba (9. poz. a 3.10 - 6
. ábrán, a(z) 166. oldalon). A reteszelő kilincs (8. poz. a(z) 3.10 -
6. ábrán, a(z) 166. oldalon) ebben a pozícióban reteszeli a szállítómodult. A szállítómodul eltávo-
lításához egyszerűen nyomja meg a kireteszelő gombot (1. poz. a
3.10 - 6
. ábrán, a(z) 166. oldalon). A reteszelő kilincs (8. poz. a(z) 3.10 - 6, 166. oldal) lefelé nyo-
módik és elengedi a szállítómodult. A kihajtható lábak (6. poz. a(z) 3.10 - 6
. ábrán, a(z) 166. ol-
dalon) stabilizálják az energia- és adatinterfész helyzetét, különösen széles szállítómodulok
esetén.
Az elektronikaház (5. poz. a 3.10 - 6
. ábrán, a(z) 166. oldalon) oldal) fogadja be az energia- és
adatinterfész vezérlő elektronikáját. A kezelőpult (2. poz. a 3.10 - 6
. ábrán, a(z) 166. oldal) indító
és megállító nyomógombból és az állapot kijelzéséhez két LED-ből áll. A kommunikáció a számí-
tógéppel az adatkábelen (3. poz. a 3.10 - 6
. ábrán, a(z) 166. oldalon). Az áramellátó kábel (4. poz.
a 3.10 - 6
. ábrán, a(z) 166. oldalon) az együttesen leszállított áramellátásra kerül csatlakozta-
tásra.
3.10.5.2 Használat
Az energia- és adatinterfész X-szállítómodulok ellenőrzésére, állagmegóvására és javítására
szolgál. Ezen túlmenően a NYÁK-gyártásnál előszerelésre is használható. Az energia- és adatin-
terfészt ehhez az alaplapra (10. poz. a 3.10 - 8
. ábrán, a(z) 168. oldalon) rögzítik. A tekercstartó
is (11. tételszám a(z) 3.10 - 8
. ábrán, a(z) 168. oldalon) oldal) is az alaplapra van szerelve. Behe-
lyezett alkatrészheveder esetén ellenőrizheti vagy újra megadhatja a lépéstávolságot, az elhoza-
tali pozíciót és a szállítási sebességet. Egy nagyon részletes kezelési útmutató írja le az interfész
kezelését és ehhez a szervizmunkákat.
3.10.5.3 Szállítási terjedelem
– Single Slot EAIF
– Tápegység, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Alaplap görgős hevederkarral
– Kezelési útmutató
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.10 X-szállítók A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
170
3.10.6 SIPLACE PowerConnector X
Cikkszám 00141420-xx SIPLACE PowerConnector X
3

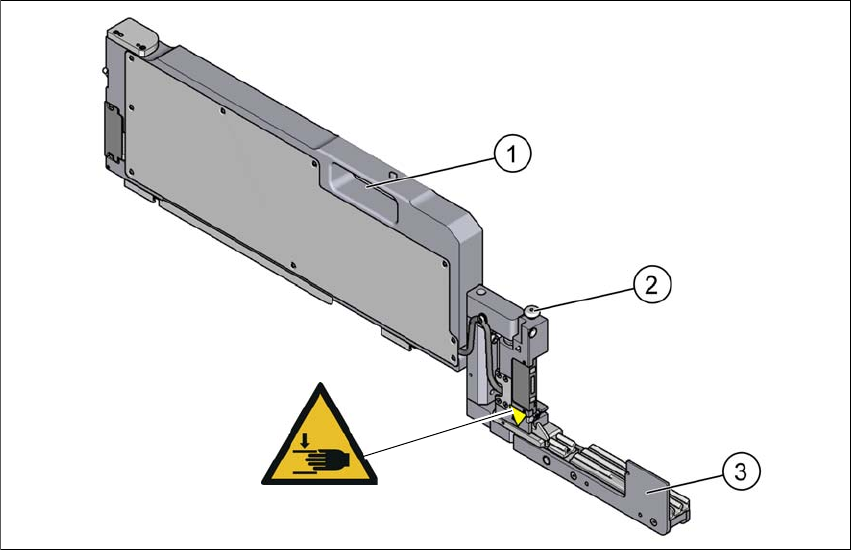

Ábra 3.10 - 9 SIPLACE PowerConnector X
(1) Fogantyú
(2) Kireteszelőgomb a tartó és szállító számára
(3) Tartó (munkavégzési helyzetben)
W 024 tételszám, cikkszám: 03155346-01
3.10.6.1 Leírás
A SIPLACE PowerConnector X segítségével a hibaelhárítást a SIPLACE X szállítóknál a gépben
lehet a termelés leállítása nélkül végezni.
A részletes leírás a
SIPLACE PowerConnector X kezelési útmutatóban" olvasható [cikkszám
00198772-01-xx.]
W 024
