2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 k iadás 2.5 Biztonsági utasítások SX1/SX2 a beültető automaták ü zemelte téséhez A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 74 2.5.8 Biztonsági ut así…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.5 Biztonsági utasítások SX1/SX2 a beültető automaták üzemeltetéséhez
73
2.5.7 Magas hőmérsékletek az X-szállítómodulokon tartós üzem esetén
2

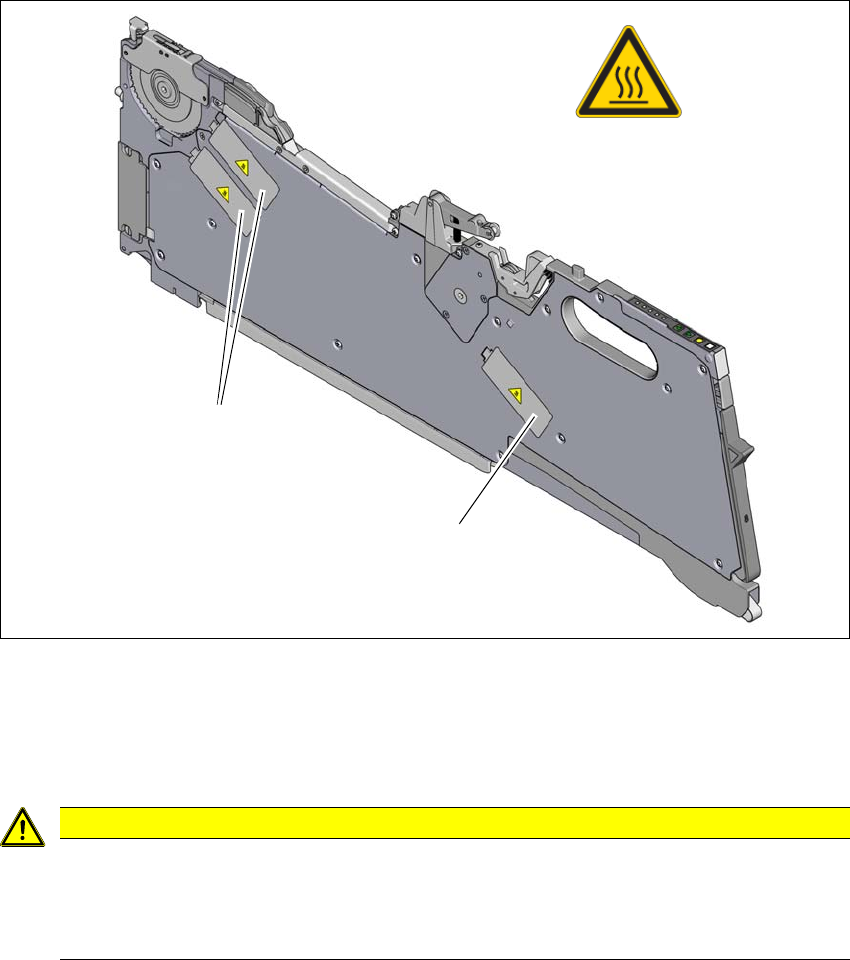

Ábra 2.5 - 2 Magas hőmérsékletek az X-szállítómodulokon tartós üzem esetén
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(2) Léptetőmotor
VIGYÁZAT
Megégés veszély magas hőmérséklet miatt!
A léptetőmotorok tartós üzem és 22°C feletti környezeti hőmérséklet esetén magas felü-
leti hőmérsékleteket vehetnek fel.
Vigyázzon a motorok megérintése esetén.
(1)
(2)
(2)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.5 Biztonsági utasítások SX1/SX2 a beültető automaták üzemeltetéséhez A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
74
2.5.8 Biztonsági utasítások a TwinStar-nél lévő Z-tengely kézi eltolásához
2
2
Ábra 2.5 - 3 Becsípődés veszélye a TwinStar visszaállítóegysége által
(1) Visszaállítóegység, sűrített levegő henger
(2) Dugattyúrúd
(3) A visszaállítóegység puffere
(4) Az ujjak becsípődési veszélye
VIGYÁZAT
Csípésveszély a TwinStar fejnél!
A henger erős rugóhúzó ereje miatt a puffer gyors visszahúzódása esetén ujjbecsípés ve-
szélye áll fenn. Ez a TwinStar belső területére is érvényes, amikor a dugattyúrúd gyorsan
visszahúzódik a kiindulási helyzetébe.
Semmi esetre se mozgassa kézzel lefelé a Z-tengelyt a visszaállítóegység pufferé-
nél.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.5 Biztonsági utasítások SX1/SX2 a beültető automaták üzemeltetéséhez
75
2.5.9 Biztonsági utasítások a TwinStar beültetőfejének cseréjekor
2
2.5.10 Biztonsági útmutatások a mozgatható cserélhető alkatrészadagoló kocsi
fel- és lecsatolásával kapcsolatban
2
2
2
2
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar 33, 55 x 45, és 25, 16 x 16 típusú stacioner kamerákat.
FIGYELEM!
Üzemeltetés csak alkatrészkocsival!
A beültető automatát csak akkor szabad üzemeltetni, ha az AR-kocsik minden helyen ott
vannak és fel vannak csatolva.
A szabad helyekre Dummy-szállítók behelyezését a(z) 2.6.5 szakaszban, a(z) 2.6.5.
oldalon leírtak alapján végezze el.
FIGYELEM!
Becsípődésveszély!
Az alkatrészkocsi fel- és lecsatolásakor becsípődésveszély áll fenn.
Az alkatrészkocsi fel- vagy lecsatlakoztatását mindig csak egyedül végezze.
VIGYÁZAT
A fogantyúk törésének veszélye!
Az alkatrészkocsi szállításakor fennáll a fogantyúk törésének veszélye.
Szállítás közben ne emelje meg az alkatrészkocsit a fogantyúknál fogva.
VIGYÁZAT
Végtagok sérülésének veszélye!
Fel- és lecsatlakoztatáskor fennáll a végtagok sérülésveszélye.
A fel- és lecsatolás esetén ügyeljen arra, hogy ne legyenek végtagok az AR-kocsik
mozgási területén belül.
