Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásb ővítések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.9 SIPLACE Ver y High Force TwinStar (VHF TH) 325 6.9.3 Műszaki adatok 6 Egyébként a SIPLACE T …
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.9 SIPLACE Very High Force TwinStar (VHF TH) A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
324
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Cikkszám 00519986-xx VHF TwinStar portállal
6.9.1 Leírás
A SIPLACE Very High-Force TwinStar a standard TwinStar technológiai továbbfejlesztése. A
SIPLACE Very High Force TwinStar alkalmas különösen igényes, nagy és nehéz alkatrészek fel-
dolgozására.
A részletes leírás a "Szerelési utasítás - Head Reconfiguration Kit VHF fej"-ben találja, cikk-
szám 00197270-xx.
6.9.2 Áttekintés
6

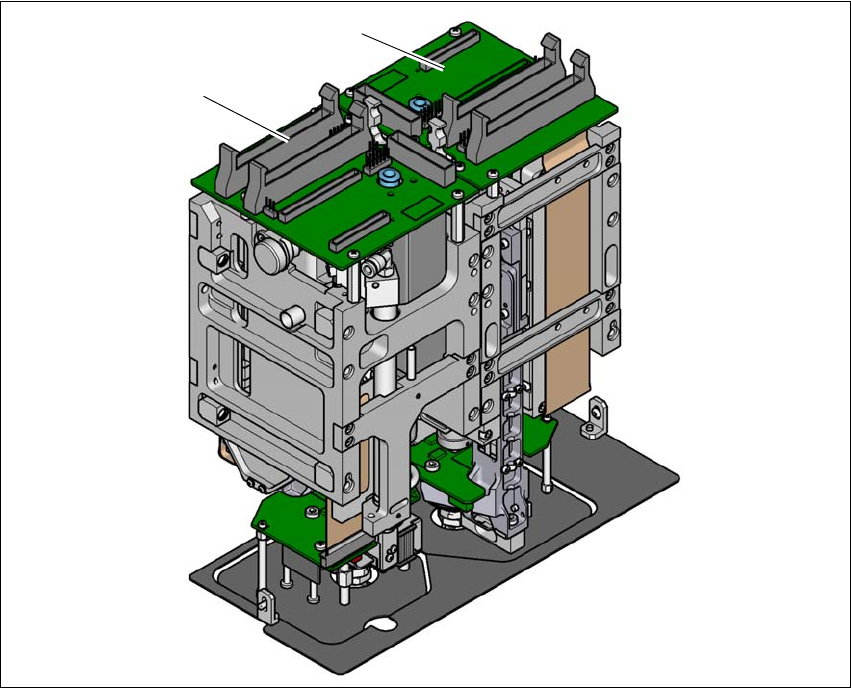

Ábra 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-modul 1 (P&P1)
(2) Pick&Place-modul 2 (P&P2)
2
1
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
325
6.9.3 Műszaki adatok
6
Egyébként a SIPLACE TwinStar és SIPLACE Very High-Force TwinStar műszaki adatai meg-
egyeznek (lásd a 3.7.6.1
fejezetet a 141. oldalon).
Programozható felrakási erő
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) 03096701-03 cikszámmal és OSC Package-dzsel
max. alkatrészmagasság
50 mm
*b
*)b Az alkatrész legnagyobb magassága 50 mm, kérésre Very High Force TwinStar (VHF TH) fejjel és 508-as
pipetta-típussal.
Max. AR-súly
160 g-tól max. 300 g-ig
*c
*)c A 300 g alatti alkatrészekhez használja a alkatrészek és pipetták tehetetlenségmérésének és meghatáro-
zásának funkcióját az állomáson. A meghatározott tehetetlenségi értékeket a SIPLACE Pro Desk alkatrész-
szerkesztőjében és pipetta-szerkesztőjében lehet elmenteni. Ajánlás: Az 50 g-nál nagyobb alkatrészek te-
hetetlenségi nyomatékának mérési funkciója.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.10 Stacionárius kamerák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
326
6.10 Stacionárius kamerák
6.10.1 AR-kamera stacionárius P&P, 25 GigE típus (FC-kamera)
Cikkszám 03222727-xx, Stacionáris AR-kamera, 25 GigE típus
6
Ábra 6.10 - 1 Stacionárius AR-kamera, P&P, 25 típus, GigE (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
6.10.1.1 Biztonsági utasítások
6
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültetőfejet TwinStar-ról MultiStar-ra cseréli, a stacionáris alkatrészkamerát az
alsó helyzetbe kell felszerelni.
