Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállít ás és üzembe helyezés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása 217 4 4  Igazítsa be a beültető automatát X és…

4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás

4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020

216

4.3.7.3 A beültető automata és a WPC5/WPC6 géplábainak távolságmérete

Ábra 4.3 - 7 A beültető automata és a WPC5/WPC6 géplábainak távolságmérete milliméterben

4.3.8 A beültető automaták gyártósorba integrálása



Vegye figyelembe a 4.3.1 szakaszban, a 205. oldalon található általános figyelmeztetéseket.

 Vegye figyelembe a 4.3.2 szakaszban, a 206. oldalon található általános figyelmeztetéseket

a beültető automata szállításához.

 A szerszámokat és segédeszközöket a 4.3.5 szakaszban, a 209. oldalon találja.

4.3.8.1 A beültető automata beigazítása és beállítása a gyártósorban

 Emelje meg a beültető automatát villástargoncával, amíg a géplábak tehermentesítődnek.

 Határozza meg a gyártósor beültető automatáinak NYÁK-szállítómagasságát, és állítsa be a

hozzávetőleges magasságot a magasságbeállító hatlapfejű csavarral.

 Szükség esetén szerelje fel a NYÁK-szállítószalag géplábait (lásd 4.3.6 a 210. oldalon).

 A villástargoncával állítsa a beültető automatát a sor szabad helyére.

 Eközben ügyeljen arra, hogy a NYÁK-szállítószalagok egy egyenesbe essenek, és elle-

nőrizze az előző beültető automatától való távolságot.

a) A méret a fix oldalpanel pozíciójától függ. Minden

méret mm-ben van megadva.

Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés

A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása

217

 Igazítsa be a beültető automatát X és Y irányban a gépbeállító vízmérték segítségével (lásd:

4.3.9, 218. oldal).

 Állítsa egy egyenesbe a NYÁK-szállítószalagokat a hosszú segédpanelek segítségével.

Eközben állítsa a végleges pozícióba a beültető automatát. A hosszú segédpanelt biztosan

és szorulásmentesen kell tudni keresztültolni a NYÁK-szállítószalagon a szomszédos beül-

tető automatáig.

 Ellenőrizze még egyszer az X és Y irányt a gépbeállító vízmérték segítségével, és szükség

esetén korrigálja a géplábak magasságbeállítását.

 Húzza meg a géplábakat a szorítócsavarokkal 130 Nm nyomatékkal.

 Ütögesse meg a lábakat egy kalapáccsal, hogy ellenőrizze a géplábak teherbírását.

 Ellenőrizze még egyszer az X és Y irányt a gépbeállító vízmérték segítségével.

FIGYELEM!

Sérülésveszély!

A géplábak egyoldalú, gyors felütközése a géplábak rögzítésének deformálódásához ve-

zet.

 Lassan süllyessze le a beültető automatát.

 Ezalatt egy második személy ellenőrizze, hogy a géplábak egyidejűleg támaszkodja-

nak le a padlóra.

4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás

4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020

218

4.3.9 A beültető automata beigazítása a gépbeállító vízmértékkel

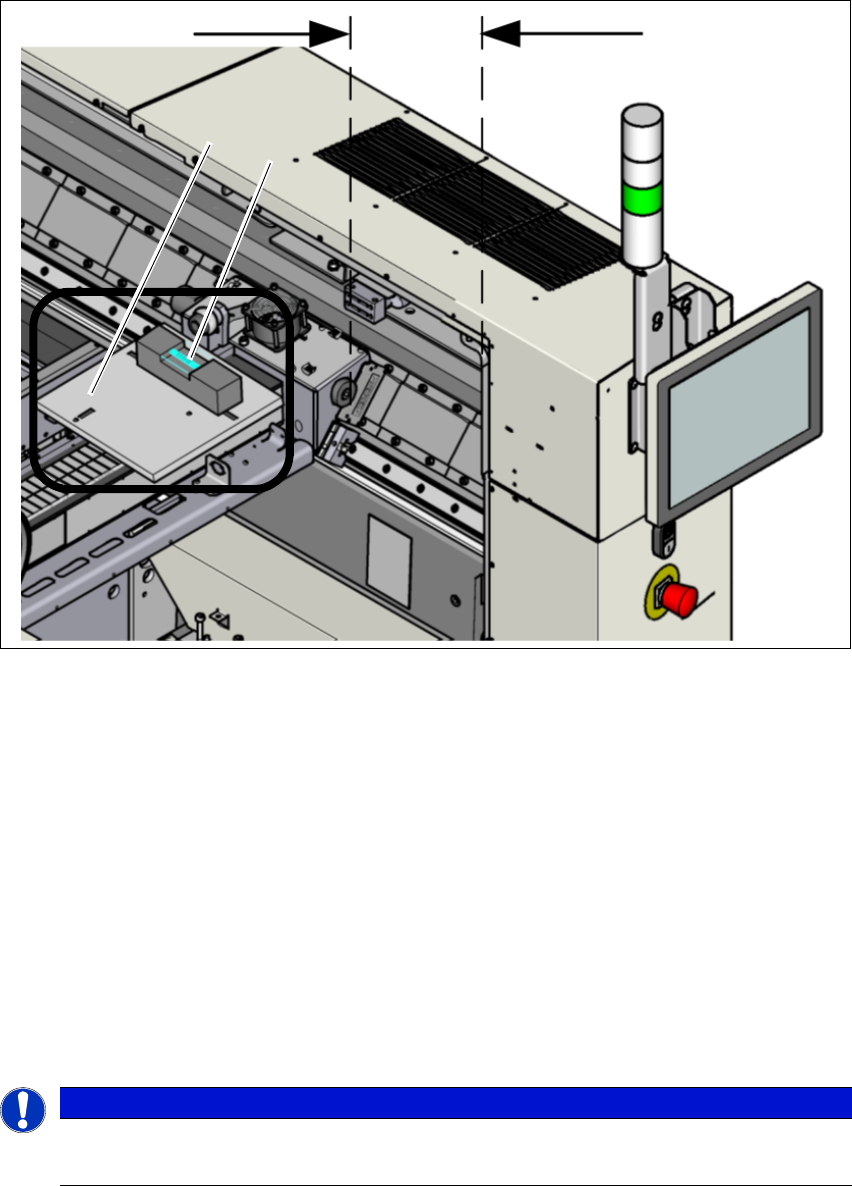

Ábra 4.3 - 8 A beültető automata X- és Y-irányú beigazítása - mérés felépítés

 A mérés az 1. portálon történik.

 Tolja be a portált Y-irányba. A két ütköző távolsága kb. 300 mm legyen (vagy kb. 4-5 piros

pont a lineáris vezetéken).

 Állítsa a támasztólemezt (1) a portálra úgy, hogy a 3 tartócsap felfeküdjön a futófelület és a

mágnesek közötti szabad felületre. Eközben ügyeljen arra, hogy a 3 tartócsap egyenletesen

feküdjön fel.

 Helyezze a gépbeállító vízmértéket (0,02 mm-es mérési pontosság) a tartólemezre, és vé-

gezzen mérést 3 helyen

– az Y-tengely irányát a lengőcsapágy és a fix csapágy felőli oldalon.

– az X-tengely irányát az X-portál közepén. A fejtartónak az X-portál közepén kell állnia.

UTALÁS

A gép vízmértékének pontossága

 A gép vízmértékét X és Y irányba mindig ugyanolyan irányba állítsa a tartólemezre.

300 mm

(1)

(
