3.10.4 Beszállítómodul-adapter
Cikkszám 00141305-xx Adapterek az X szállítókhoz
Cikkszám 00141308-xx Adapter-lemez a Reject Conveyor (eltávolítómodul) számára
Cikkszám 00141310-xx Adapter-lemez a címke megjelenítő számára
3
Az X-hevederszállítók spektruma vibrációs szállítóval, Label Presenter-rel és Reject Conveyor-ral
(elszállítómodul) bővült. Az adapterek segítségével az S típusú rezgő hosszanti szállítók, a címke
megjelenítő és a Reject Conveyor átalakíthatók az SX1/SX2 AR-kocsijain való használatra. Az
adapter a mechanikaiak mellett elektronikus szolgáltatásokat is nyújt. Az S szállítók kommuniká-
ciós jeleit bővített X soros protokollt használó jelekké alakítja. Ezenkívül további szolgáltatásokat
is megvalósít, például a szállító azonosítását.
3
UTALÁS
Az S típusú rezgő hosszanti szállítókat, címke megjelenítőket és Reject Conveyor egysé-
get nem lehet alkatrészkocsikra szerelni, ha azok a SpeedStar (C&P20) hozzáférési tar-
tományában vannak.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.10 X-szállítók
165
3.10.4.1 Szállító-adapter Label Presenter-rel
3

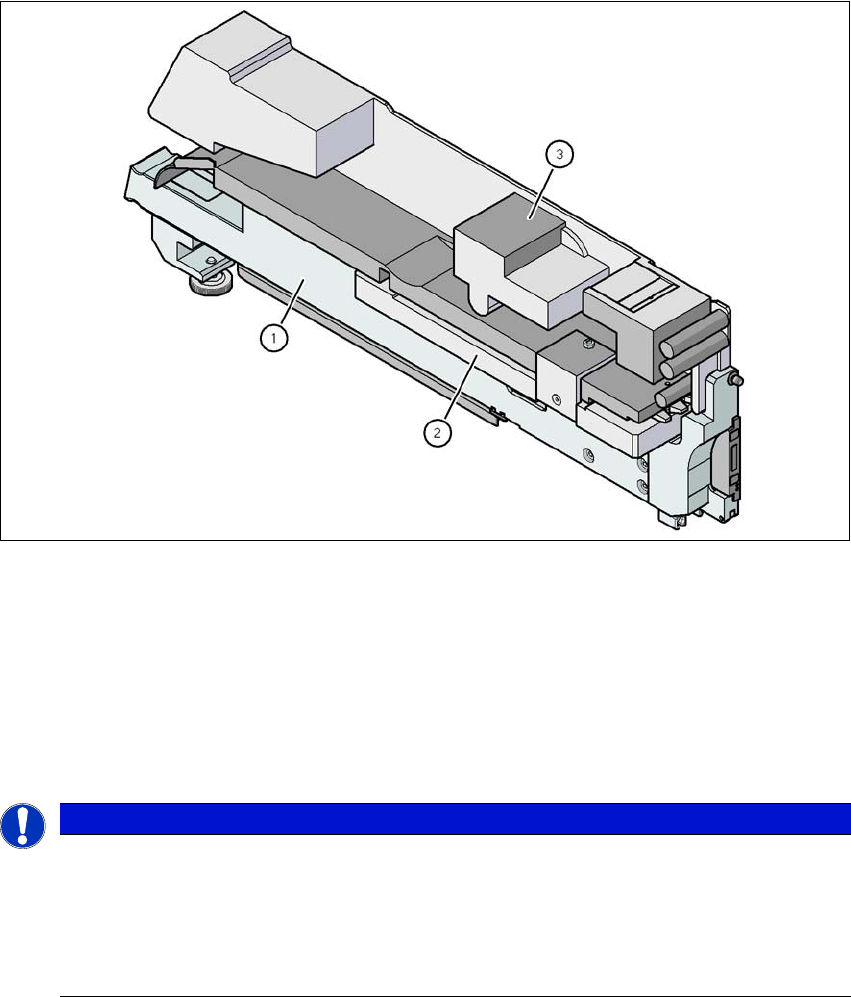

Ábra 3.10 - 5 Szállító-adapter Label Presenter-rel
(1) Szállító-adapterek (cikkszám: 00141305-xx)
(2) Adapter-lemez a címke megjelenítő számára (cikksz 00141310-xx)
(3) Címke megjelenítő
3.10.4.2 Szállító-adapter vibrációs-hosszszállítóval
3
UTALÁS
Adapter-lemez alkalmazása
Az szállítómodul-adapter szállítási terjedelméhez tartozik egy adapterlemez:
16,5 mm AR magasságig helyezze be az adapterlemezt.
A 16,5 mm és 25 mm közötti magasságú alkatrészek megmunkálása adapter-lemez nél-
kül történik.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.10 X-szállítók A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
166
3
Ábra 3.10 - 6 Szállító-adapter vibrációs-hosszszállítóval
(1) Szállító-adapterek (cikkszám: 00141305-xx)
(2) 16,5 mm adapterlemez (a szállítási terjedelem része)
(3) Rezgő hosszanti szállítók, típus: 3 (cikksz. 00142031-xx)
Szélesség 34,4 mm
Szállítónkénti nyomvonal 1, 2 vagy 3
3
Foglalt szállítóhelyek 3 3
Alkatrészkészlet Rudas táranként max. 150 darab, 3
az alkatrész hosszúsága szerint 3
Fajlagos adatok a rudas tárra vonatkozóan 9,5 mm szélesség / 3 darab 3
15 mm szélesség / 2 darab 3
> 15 mm szélesség / 1 darab 3
30 mm szélesség / 1 darab 3
Rázási idő SIPLACE Pro esetén 400-tól
1000 ms-ig állítható
