Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák 53 2.2.7 Az áramellátás figyelmeztető táblái 2 W 012 poz. a 2.2 - 8 . ábrán…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
52
2.2.6.1 W 205 figyelmeztető tábla a hevederhulladék-csúszdánál
2

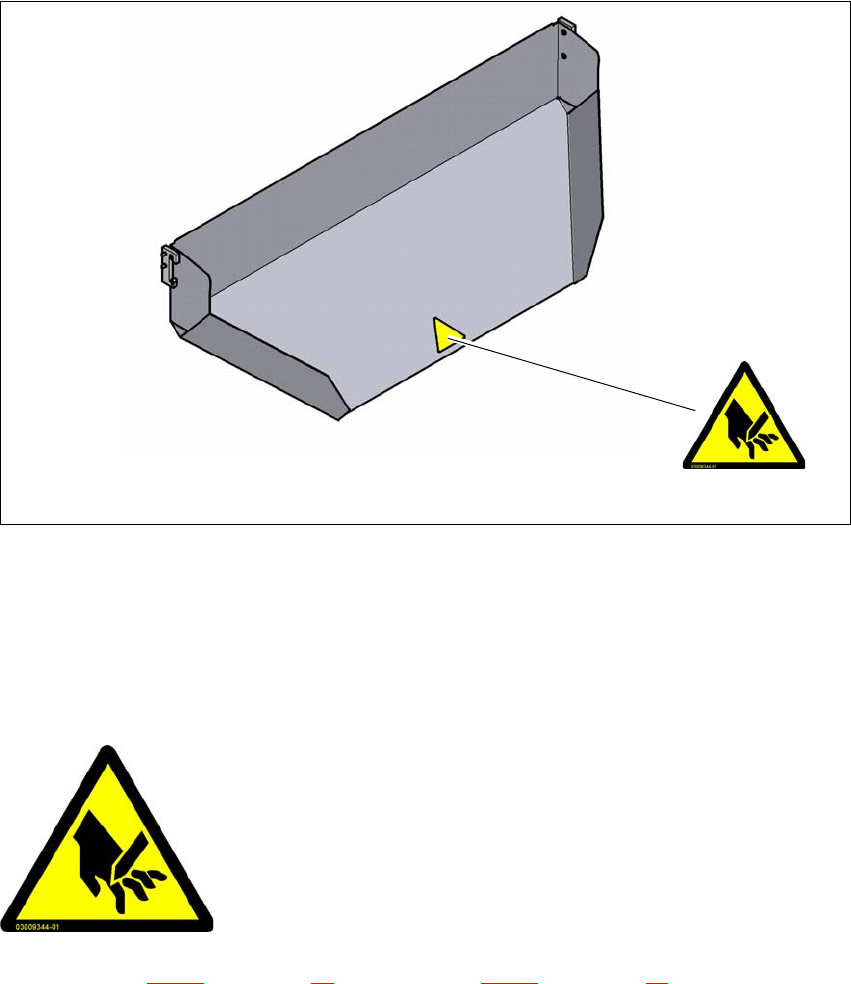

Ábra 2.2 - 7 W 205 figyelmeztető tábla a hevederhulladék-csúszdánál
W 205 poz., cikkszám: 03009344-01
2.2.6.2 Figyelmeztető tábla, W 205
Figyelmeztető táblák a hevedervágó készüléken és a hevederhulladék-csúszdán.
2
W 205 poz. a(z) 2.2 - 6. ábrán a(z) 51. oldalon és a(z) 2.2 - 7. ábrán a(z) 52. oldalon, cikksz.
03009344-01 (darabszám beültető automatánként: 4)
W 205
2
2
2
2
2
2
2
2
VÁGÁSVESZÉLY!
Kikapcsolt beültető automatánál fennáll a vágás veszélye
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
53
2.2.7 Az áramellátás figyelmeztető táblái
2
W 012 poz. a 2.2 - 8. ábrán a 53. oldalon, cikksz. 03009345-01 (darabszám beültető automatán-
ként: 3).
W 012 poz. a 2.2 - 10
. ábrán a 55. oldalon, cikksz. 03009345-01 (darabszám beültető automatán-
ként: 2).
Ábra 2.2 - 8 W 012 figyelmeztető tábla, az áramellátás fedője
W 012 poz., az áramellátás oldalsó burkolatán
W 012 poz. az alsó burkolaton
W 012 poz. a vákuumszivattyú beépítési helyének burkolata
VESZÉLYES FESZÜLTSÉG!
A megjelölt alkatrészek kikapcsolt főkapcsoló és kihúzott dugasz
esetén is hálózati feszültség alatt állnak.
A szervizmunkálatok előtt válassza le a beültető automatát a há-
lózatról.
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
W 012
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
54
2.2.7.1 Figyelmeztető táblák W206, W250, W251 a szektorajtók belső oldalán
2
Ábra 2.2 - 9 Figyelmeztető táblák a szektorajtók belső oldalán
W 001 poz., a szektorajtók belső oldalán, cikksz. 03131410-xx
W 024 poz., a szektorajtók belső oldalán, cikksz. 03155346-xx
W 012. poz., a szektorajtók belső oldalán, cikksz. 03155378-xx
A beültető automata elindítása kizárólag beépített stopperrel és
zárt ajtók mellett engedélyezett.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
az ajtónál belül
W 001, W 012, W 024
az ajtónál belül
(W 024)
(W 012)
(W 001)
