00198666-02_UM_SX12-V3_HU.pdf - 第300页
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V 3 kiadás 6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2 020 300 6.1.4 Pipett acserélő a SI PLACE T winSt ar számára Cikkszám 03005191-xx…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
299
6.1.3.4 "2. sor" pipettacserélő a SIPLACE MultiStar számára
Cikkszám 00519842-xx Pipettacserélő CPP a 2. sorhoz, SX
A "2. sor" pipettacserélő a következő helyekre szerelhető fel:
SX-beültető automata:1. és 2. hely
A kiegészítő csomag a pipettacserélőn kívül a szerelőkészletet tartalmazza.
6
Ábra 6.1 - 9 Szerelőkészlet a "2. sor" pipettacserélő számára
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
300
6.1.4 Pipettacserélő a SIPLACE TwinStar számára
Cikkszám 03005191-xx Tár 2 pipetta számára
Cikkszám 03001807-xx Tár 1 pipetta számára
6

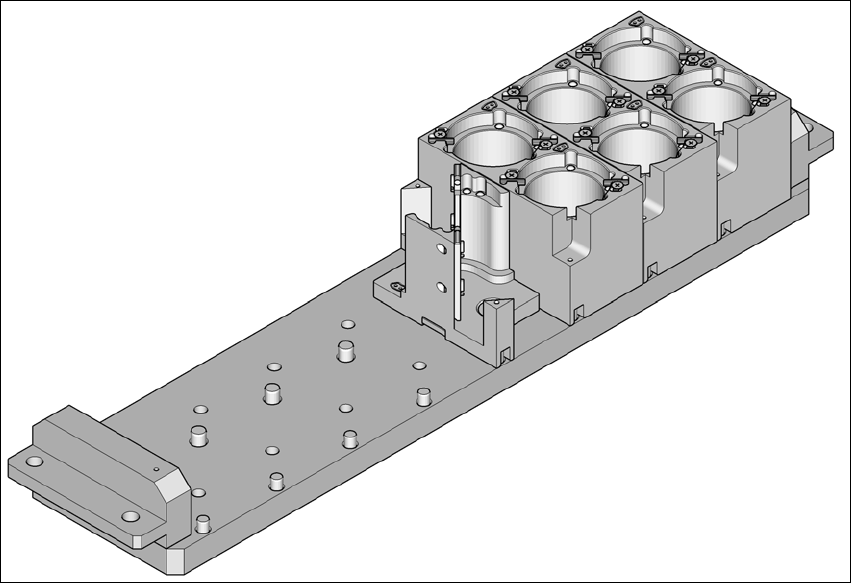

Ábra 6.1 - 10 Pipettacserélő a SIPLACE TwinStar számára
6.1.4.1 Leírás
Ez a pipettacserélő max. 12 pipettatárat tud befogadni. Két tártípus áll rendelkezésre: szabványos
tárak és speciális pipetták vagy fogók számára szolgáló tárak. A tárak egy közös tartón helyez-
kednek el. Két hengeres szeggel vannak központosítva és két süllyesztett fejű csavarral vannak
rögzítve.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
301
6.1.4.2 Műszaki adatok
6
6
Pipettacserélő a SIPLACE TwinStar számára
A tárak száma max. 8 tár 16 pipetta-garázs számára
Pipettagarázsok száma szabadon konfigurálható
Standard konfiguráció 3 tár két-két pipetta-garázzsal
1 tár egy pipetta-garázzsal
Pipetta típusok 4xx adapterrel
5xx (standard)
9xx adapterrel
Különleges pipetta, megfogó
